AD7389-4

推荐新设计使用

差分输入、四通道、内部基准电压源同步采样、16位SAR ADC

数据手册 (Rev. 0) 产品选型表

产品模型: 3

Viewing:

产品详情

16位ADC系列
四路同步采样
全差分模拟输入
宽共模范围
高吞吐速率：2 MSPS
10 ppm/°C时缓冲内部基准电压为2.5V
片内过采样功能
最大INL：2 LSB

SNR（典型值）
- V_REF = 2.5 V 时为90.5 dB（典型值）
- RES=1、OSR=8时为97.9 dB（×滚动平均过采样）
解析度提高2位
超出范围指示器（警报）
高速串行接口
工作温度范围−40°C至+125°C
4 mm×4 mm 24引脚LFCSP

参考资料

数据手册 1

AD7389-4: Differential Input, Quad, Internal Reference Simultaneous Sampling, 16-Bit SAR ADC Data Sheet (Rev.0) 01/26/2022

用户手册 1

UG-2103: Evaluating the AD738x-4 Family, 4-Channel, Simultaneous Sampling, Successive Approximation ADCs (Rev.A) 05/08/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7389-4BCPZ	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7389-4BCPZ-RL	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7389-4BCPZ-RL7	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 1

AD738x GitHub no-OS Driver Source Code

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
串联基准电压源 2
ADR4533	量产	超低噪声、高精度3.3V基准电压源
ADR4525	量产	超低噪声、高精度2.5V基准电压源
单端转差分放大器 1
ADA4940-2	量产	超低功耗、低失真ADC驱动器
低噪声运算放大器(≤ 10nV/√Hz) 1
ADA4896-2	推荐新设计使用	1 nV/√Hz、低功耗、轨到轨输出放大器

负线性稳压器(LDO) 1
ADP7182	推荐新设计使用	-28 V、 −200 mA、,低噪声、线性稳压器
高速运算放大器（带宽 ≥ 50MHz） 2
ADA4807-2	推荐新设计使用	3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器
ADA4807-1	推荐新设计使用	3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器
精密运算放大器 (Vos<1mV且TCVos<2uV/C) 1
ADA4805-2	推荐新设计使用	双通道、0.2 µV/°C失调漂移、105 MHz 低功耗、低噪声、轨到轨放大器
正线性稳压器(LDO) 2
ADP7104	推荐新设计使用	20 V、500 mA低噪声CMOS LDO
ADP166	量产	150 mA 超低静态电流LDO调节器

工具及仿真模型

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

打开工具

IBIS 模型 1

AD738x IBIS Model

评估套件

评估 AD738x-4 系列、4 通道、同步时采样、逐次逼近 ADC

立即购买更多内容

特性和优点

适用于测试多通道同步采样 ADC 的功能完备的评估板
板载基准电压源、基准缓冲器和 ADC 驱动器
板载电源
板兼容高速系统演示平台 (SDP-H1) 控制器
用于控制和数据分析的 PC 软件

产品详情

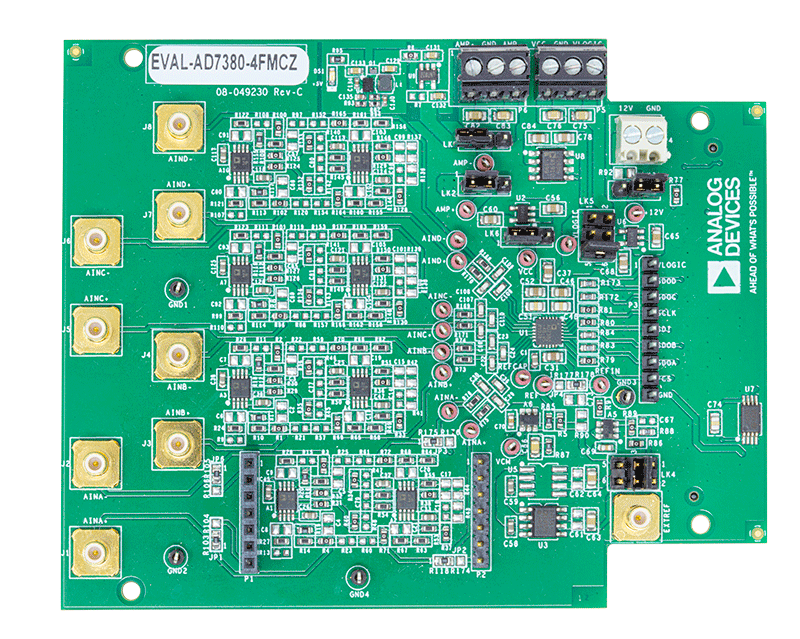

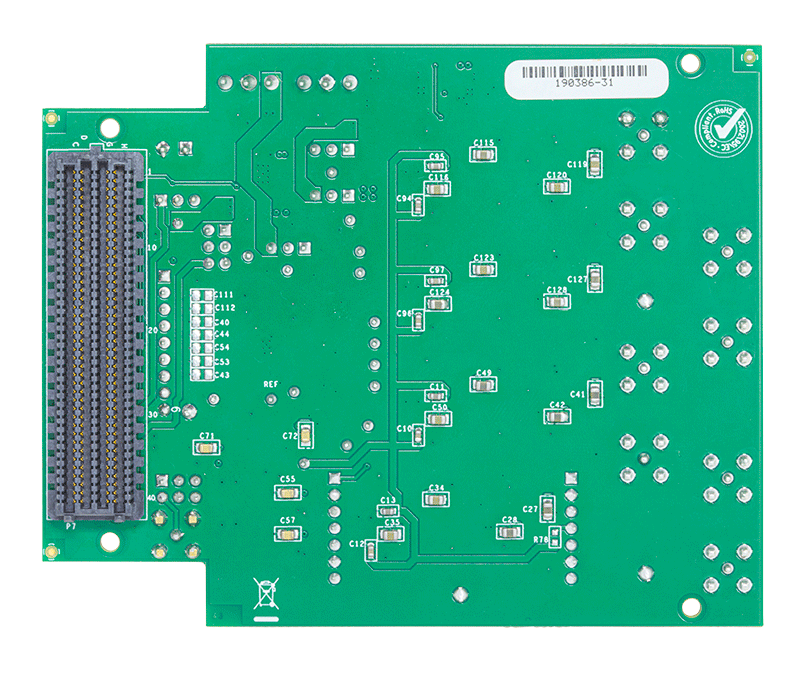

EVAL-AD7380-4FMCZ 和 EVAL-AD7383-4FMCZ 是功能完备的评估板，可用于评估 AD7380-4 和 AD7383-4 模数转换器 (ADC) 的所有特性。这些评估板可以由 EVAL-SDP-CH1Z 通过 160 向系统演示平台 (SDP) 连接器 J4 进行控制。EVALSDP-CH1Z 板通过 PC 的 USB 端口使用分析、控制和评估 (ACE) 软件控制评估板，可以从 ACE 软件页面下载该软件。

AD7380-4、AD7381-4、AD7389-4、AD7384-4 和 AD7383-4 数据手册中提供 AD7380-4、AD7381-4、AD7389-4、AD7384-4 和 AD7383-4 的完整技术规格。使用这些评估板时，应参阅这些规格说明，同时参阅本用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。ACE 软件页面上提供了全面的 ACE 用户指南。

EVAL-AD7380-4FMCZ 可用于评估 AD7389-4 和 AD7381-4。EVAL-AD7383-4FMCZ 可用于评估 AD7384-4。AD7381-4 和 AD7384-4 等 14 位 ADC 用于输出转换结果的 SCLK 周期数较少。有关串行接口的信息以及读取转换结果所需的串行时钟 (SCLK) 数，请参阅产品数据手册。

资料

EVAL-AD7380-4FMCZ Design Files

UG-2103: Evaluating the AD738x-4 Family, 4-Channel, Simultaneous Sampling, Successive Approximation ADCs (Rev.A)
