製品概要

機能と利点

  • ADM3058E 12Mbps絶縁型CAN FDトランシーバー
  • 低放射の2層基板、EN 55022クラスBに適合
  • 6V～9V電源用オンボードLDOレギュレータ、ADM3058E VDD1ピンとVDD2ピンに5Vを供給
  • 以下にスクリュー端子コネクタを提供します。
    • 6V～9V LDOレギュレータでVDD1ピンへの5Vの電源
    • VDD1ピンへの1.7V～5.5Vの直接電源
    • 6V～9V LDOレギュレータでVDD2ピンへの5Vの電源
    • VDD2ピンへの4.5V～5.5Vの直接電源
    • TXDピン、RXDピン、CANHピン、CANLピン信号
  • GND1およびGND2用分割基板帰路プレーン
  • TXDピンおよびRXDピン信号用SMAコネクタ

製品概要

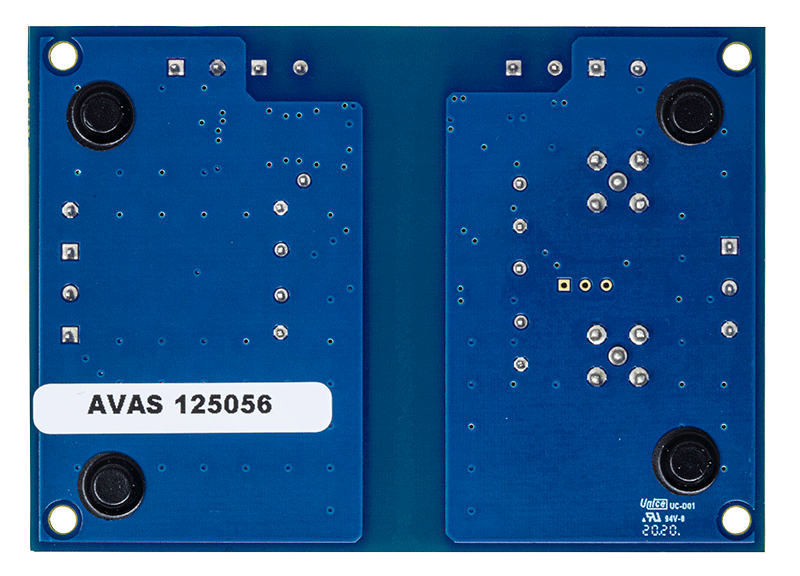

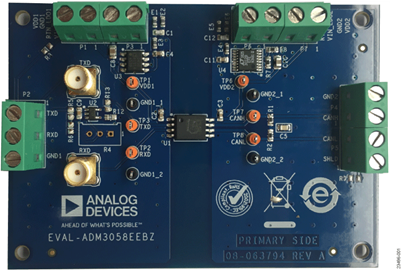

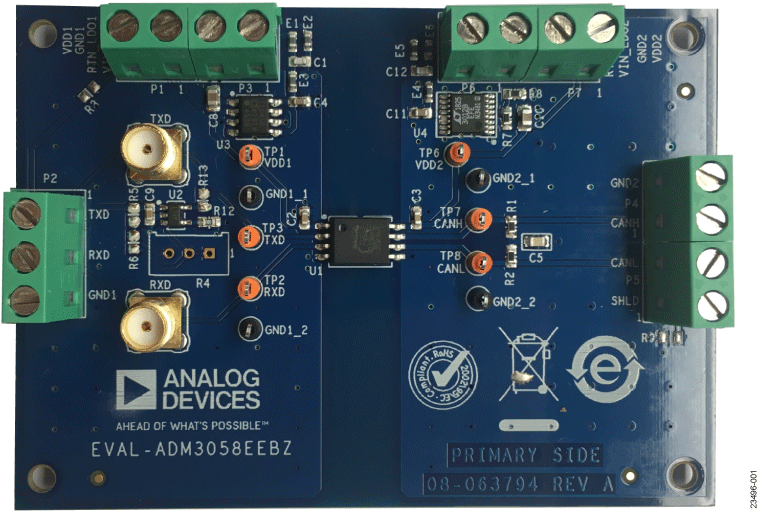

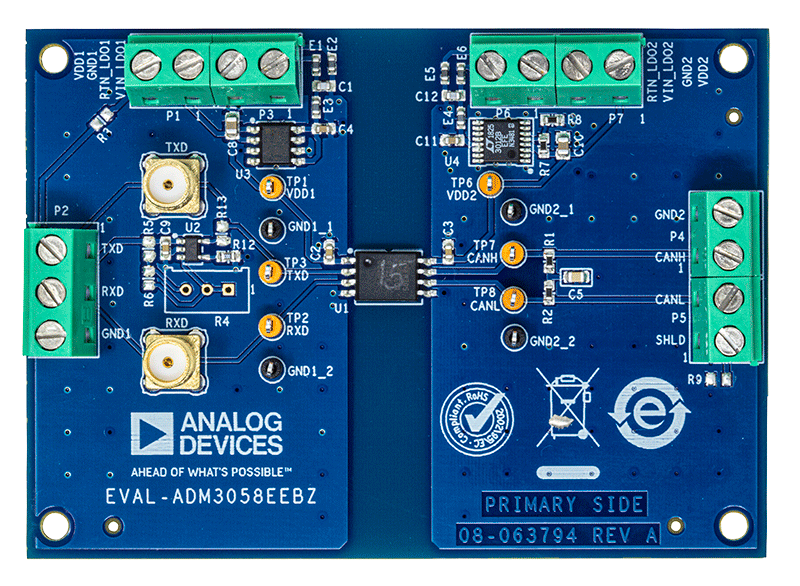

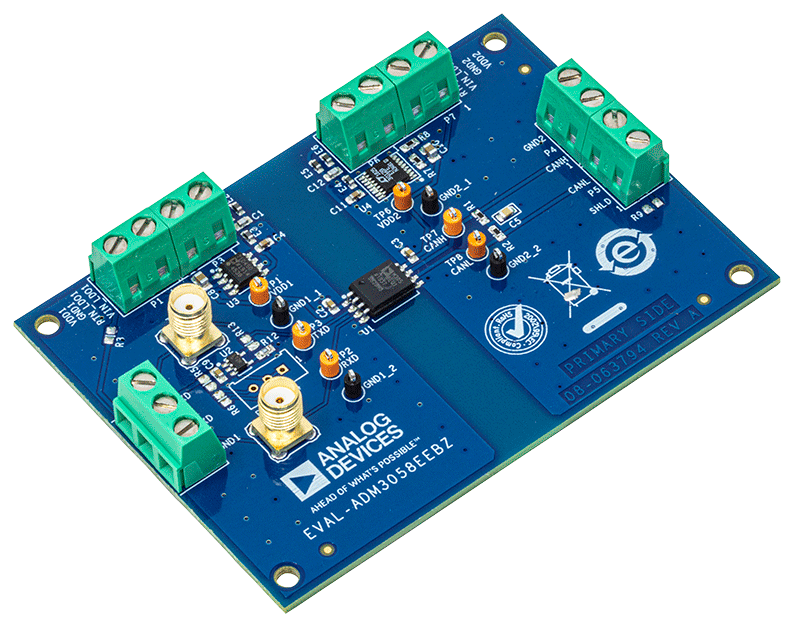

EVAL-ADM3058EEBZを使用すると、コントローラ・エリア・ネットワーク（CAN）またはCANフレキシブル・データ・レート（CAN FD）ネットワーク向けADM3058E信号／電源絶縁型トランシーバーを評価できます。EVAL-ADM3058EEBZでは、外付け部品を使用することなく、すべての入出力機能を実行できます。

アナログ・デバイセズのiCoupler®技術に基づいて、ADM3058Eは、ロジック側のオン／オフ・キーイング（OOK）信号絶縁チャンネルと低ループ遅延、高データ・レートのCAN FDトランシーバーを統合することができます。

EVAL-ADM3058EEBZには、沿面距離を増やしたタイプ（SOIC_IC）と、沿面距離が>8mmの8ピン標準SOP（スモール・アウトライン・パッケージ）が搭載されています。

ADM3058Eの詳細な仕様については、アナログ・デバイセズから提供されているADM3058Eデータシートを参照してください。EVAL-ADM3058EEBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
