ユーザ・ガイド
1 すべてを表示

製品概要

機能と利点

  • Raspberry PiプラットフォームのIMUのソフトウェアとアプリケーションのプロトタイプを簡素化
    • ソフトウェア開発向けの直接取り付け
    • アプリケーションのテストと検証向けのリボン・ケーブル取り付け
  • ADIS16IMU1/PCBZとADIS16IMU4/PCBZ互換IMUデバイスに接続
  • 40ピンGPIOコネクタを介してRaspberry Pi 3B+および4に接続可能

製品概要

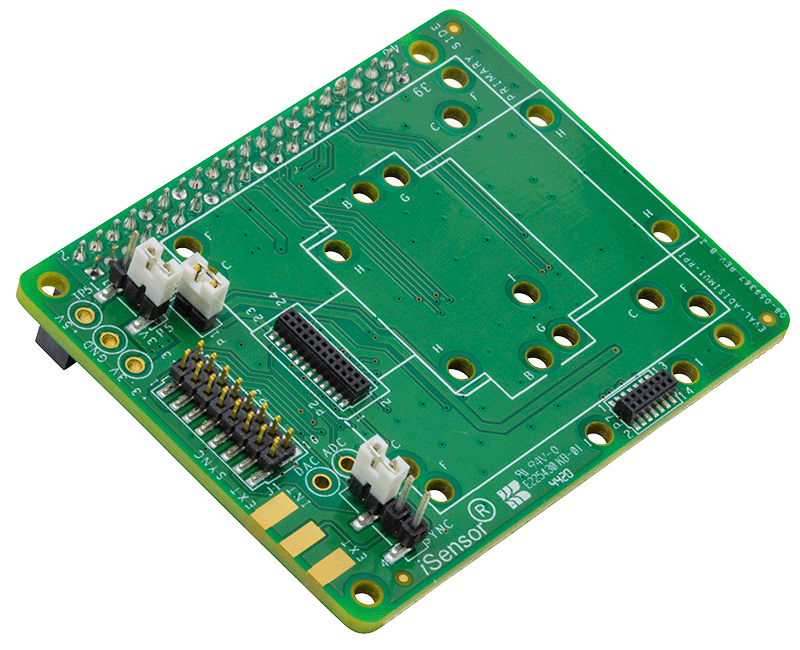

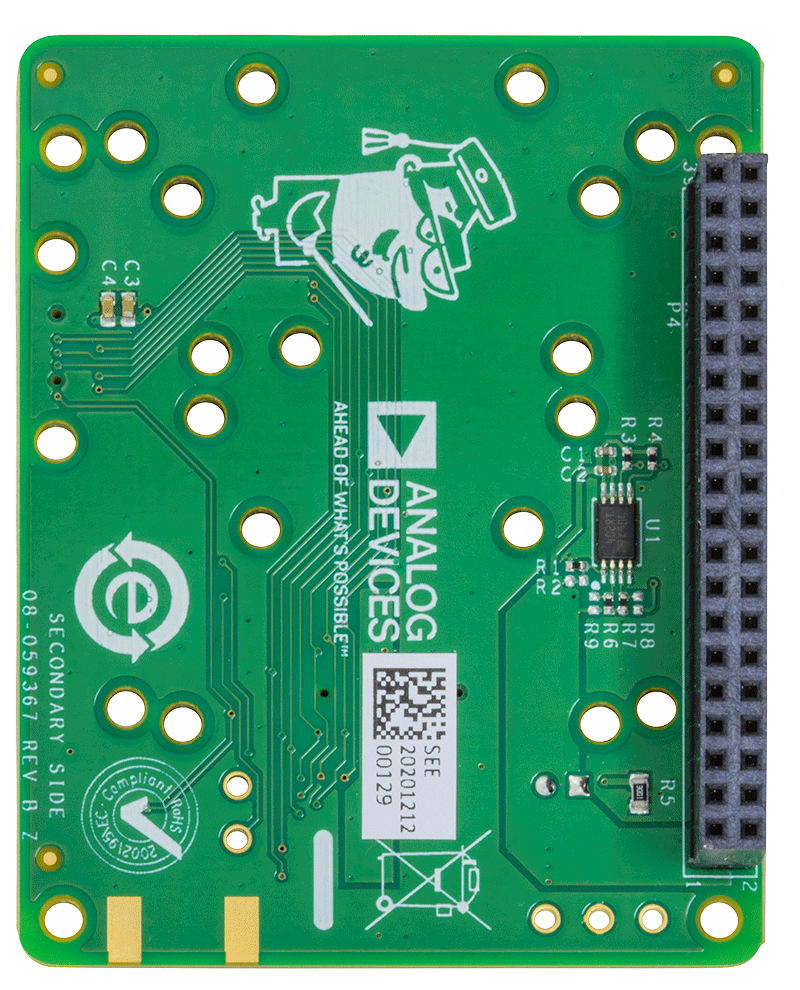

このアダプタ・ボードを使うと、アプリケーションやソフトウェア開発の際に、アナログ・デバイセズの慣性計測ユニット（IMU）デバイスをRaspberry Piプラットフォームに簡単にプラグ・アンド・プレイ接続できます。

このアダプタ・ボードにIMUを接続する方法は2つあります。

  1. 付属のネジと取付け位置を使って直接ボードを取り付ける。
  2. 別売りのADIS16IMU1/PCBZまたはADIS16IMU4/PCBZブレークアウト・ボードにIMUを取り付け、フレキシブル16ポジション・リボン・ケーブルを使ってEVAL-ADISIMU1-RPIZに接続する。

これにより、物理的にセンサーを移動できるため、ソフトウェア開発と現実世界でのアプリケーション検証の両方が容易になります。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • （1）EVAL-ADISIMU1-RPIZ
  • （1）16ポジション・リボン・ ケーブル・アセンブリ
  • （4）ナイロン・パンヘッド・マイナス・ドライブ・ネジ
  • （4）プラスチック六角スペーサ・スタッド
  • （6）フラットM2ステンレス・スチール・ワッシャ
  • （6）M2ステンレス・スチール六角ナット
  • （6）M2ステンレス・パンヘッド・プラス・ネジ

関連資料

  • すべてを表示 (2)
  • ユーザ・ガイド (1)
  • ソリューション・カタログ (1)
    • Document Type

    ソフトウェア

    デバイス・ドライバ

    WIKI
    ADIS1646x/ADIS1647x/ADIS1650x Linux Device Drivers
    This is a Linux industrial I/O (IIO) subsystem driver, targeting serial interface Inertial Measurement Units (IMU). The industrial I/O subsystem provides a unified framework for drivers for many different types of converters and sensors using a number of different physical interfaces (i2c, spi, etc).
    WIKI
    ADIS16375/ADIS1648x/ADIS1649x Linux Device Drivers
    This is a Linux industrial I/O (IIO) subsystem driver, targeting serial interface Inertial Measurement Units (IMU). The industrial I/O subsystem provides a unified framework for drivers for many different types of converters and sensors using a number of different physical interfaces (i2c, spi, etc).
    WIKI
    ADIS1613x Linux Device Drivers
    This is a Linux industrial I/O (IIO) subsystem driver, targeting serial interface Inertial Measurement Units (IMU). The industrial I/O subsystem provides a unified framework for drivers for many different types of converters and sensors using a number of different physical interfaces (i2c, spi, etc).

    ハードウェア (2)

    Breakout Boards
