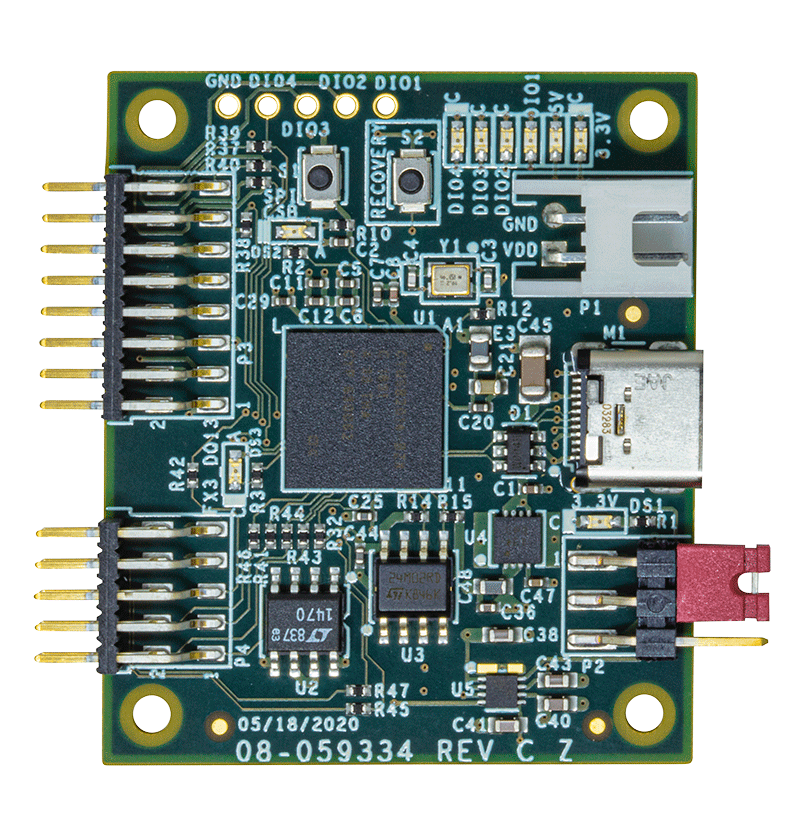

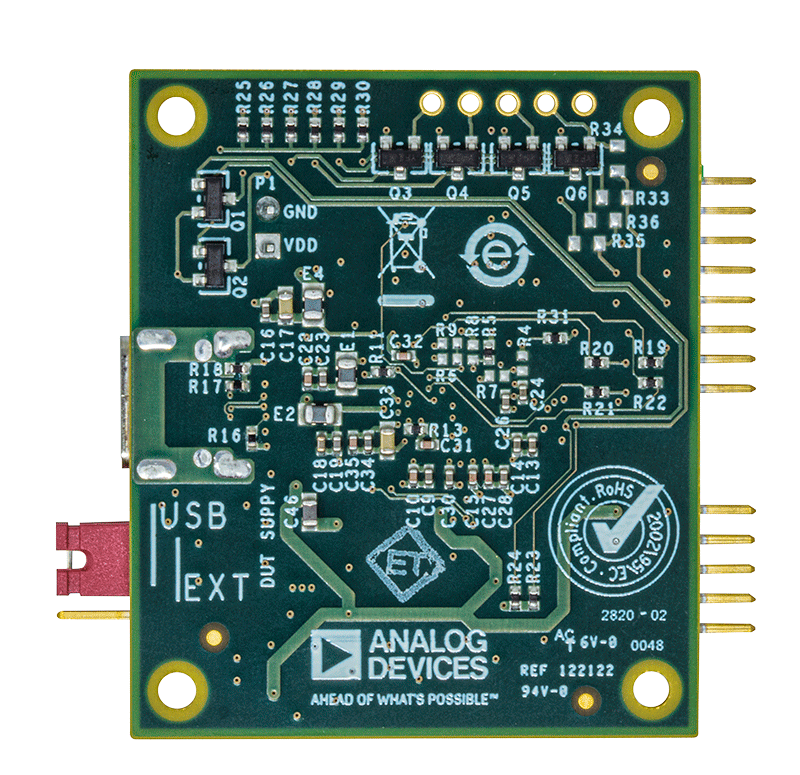

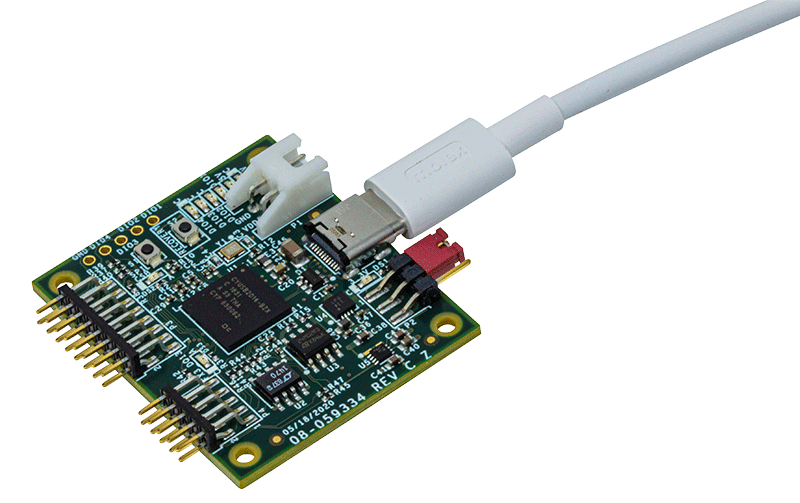

EVAL-ADIS-FX3
ADI FX3 iSensor®評価用システム
トップへ
製品概要
機能と利点
- データ損失のないフル・サンプル・レートでのIMUのリアルタイム・サンプリングを確保
- 外部電源不要（USBポートから給電可能）
- 完全にオープンソースのAPI、ファームウェア、および評価用GUI
- 回路図が利用可能
- MATLAB、Python、LabViewに接続するためのラッパ・ライブラリを含むAPI
製品概要
EVAL-ADIS-FX3は、iSensor評価ポートフォリオに加わった最新の製品で、ラボ環境や特性評価環境で信頼性の高い慣性データを取得するための使いやすいソリューションを提供するため、全くゼロの状態から設計されました。EVAL-ADIS-FX3は、外付けの試験装置に接続し、外部トリガに反応しながら、最大スループットで慣性センサー・データを取得できる機能を備えています。
また、新設計のハードウェア・プラットフォームの立ち上げに加え、信頼性の高いセンサー・データを取得するためのカスタム・アプリケーションをユーザが迅速に構築できる堅牢なAPIも開発しました。このAPIには、設計者があらゆる.NET互換環境で、センサーの性能に関する特性評価を行うための多くの便利な機能を組み込んでいます。
アプリケーション
- 慣性センシング
- ロボット
- 自動運転
- プラットフォームの安定化
推奨システム動作環境
- 1GBのRAMと使用されていないUSB 2.0ポートがあるWindows 7、8、9、または10を搭載のPC
- Microsoft .NET Frameworkバージョン4.6がインストール済み
関連資料
-
EVAL-ADIS-FX3 - Schematic2020/12/08PDF407 K
-
EVAL-ADIS-FX3 User Guide2020/10/19WIKI
-
EVAL-ADIS-FX3 - PCB Layout2020/12/08PDF574 K
-
EVAL-ADIS-FX3 - BRD File2020/12/08ZIP6 M
-
EVAL-ADIS-FX3 - BOM2020/12/08CSV7 K
