EVAL-ADF4382

製品概要

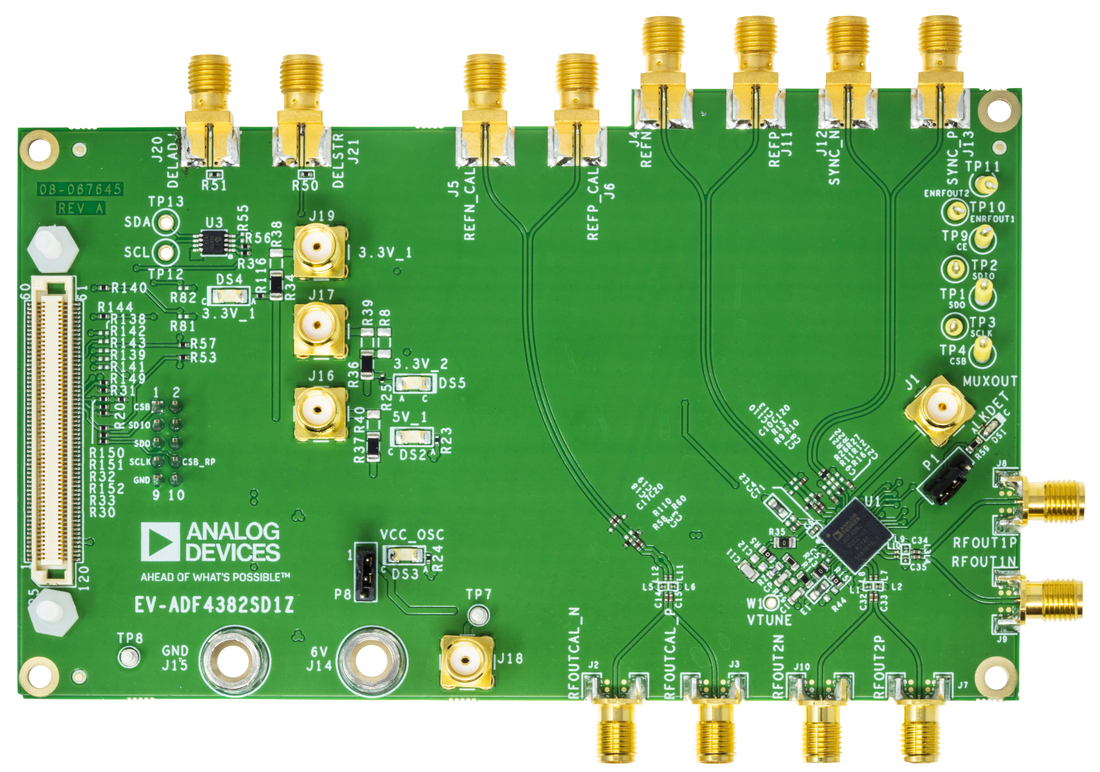

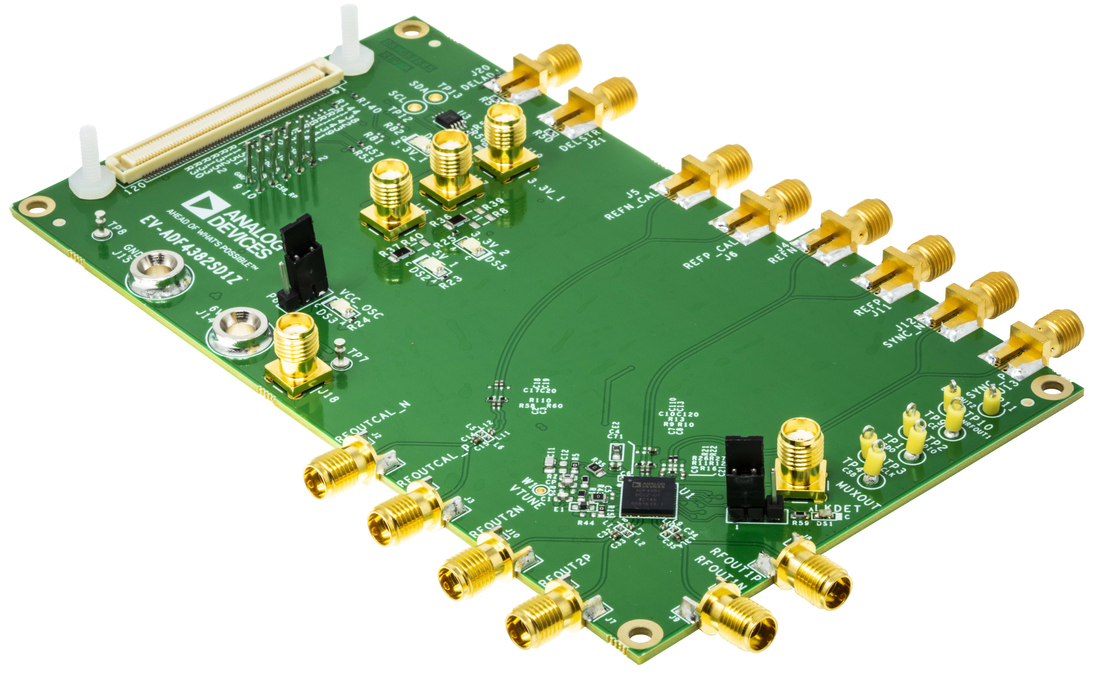

EV-ADF4382SD1Zでは、フェーズロック・ループ（PLL）用の電圧制御発振器（VCO）を内蔵したADF4382周波数シンセサイザの性能を評価できます。この評価用ボードの写真は、ユーザ・ガイドの図1を参照してください。EV-ADF4382SD1Zには、VCOを内蔵したADF4382周波数シンセサイザ、USBインターフェース、電源コネクタ、オンボード・リファレンス発振器、伝搬遅延キャリブレーション・パス、およびSMA（Subminiature Version A）コネクタが含まれています。EV-ADF4382SD1Zの出力は50Ωの伝送ラインとACカップリングされており、50Ωインピーダンス測定器の駆動に適しています。

EV-ADF4382SD1ZにはSDP-Sコントローラ・ボードが必要です（この評価用ボード・キットには付属していません）。SDP-Sによって、アナログ・デバイセズのACEソフトウェアを使用したEV-ADF4382SD1Zのソフトウェア・プログラミングが可能になります。

ADF4382周波数シンセサイザの詳細な仕様は、ADF4382のデータシートに記載されています。EVADF4382SD1Zを使用する際は、このユーザ・ガイドと併せて参照してください。
