製品概要

機能と利点

  • ADAQ4381-4（クワッド14ビット、
  • 4MSPS、μModule®）の評価用ボード
  • 汎用アナログ・シグナル・コンディショニング回路
  • LDOおよび電源回路を内蔵
  • 時間領域と周波数領域の制御およびデータ解析のためのPCソフトウェア
  • システム・デモンストレーション・プラットフォーム互換（SDP-H1、高速コントローラ・ボード（EVAL-SDP-CH1Z））

製品概要

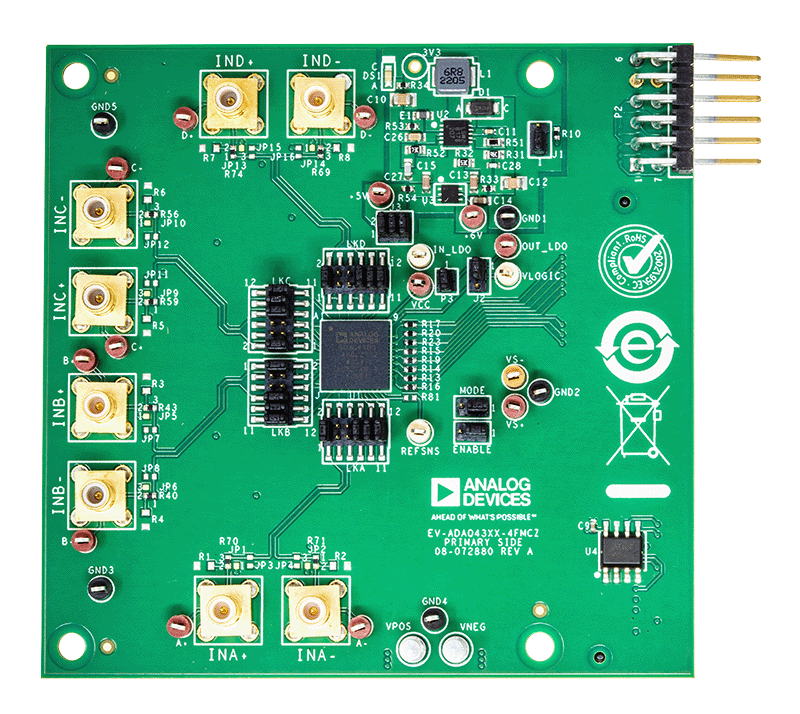

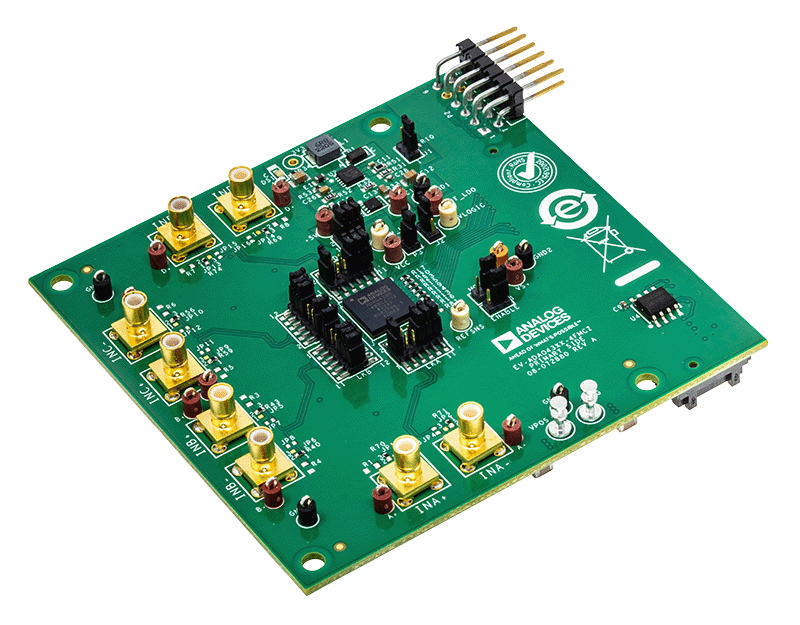

    EV-ADAQ4380-4FMCZ、EV-ADAQ4370-4FMCZ、EVADAQ4381-4FMCZの各評価用ボードを使用すると、それぞれADAQ4380-4、ADAQ4370-4、ADAQ4381-4（クワッド16/14ビット、4/2MSPS同時サンプリングμModuleデータ・アクイジション・ソリューション）を簡単に評価できます。これらの評価用ボードはADAQ4380-4、ADAQ4370-4、ADAQ4381-4のμModuleの性能を実証する他、様々なアプリケーションに使用できる多目的ツールです。

    ADAQ4380-4、ADAQ4370-4、ADAQ4381-4の各μModuleは、複数の共通信号処理および調整ブロックを1つのデバイスに統合したもので、低ノイズの完全差動アナログ・デジタル・コンバータ（ADC）ドライバ、高精度3.3Vリファレンス・チップ、低ノイズ・リファレンス・バッファ、高分解能のクワッド16/14ビット4/2MSPS同時サンプリング逐次比較レジスタ（SAR）ADC、および最適なパフォーマンスに必要なすべての重要な受動部品が含まれています。

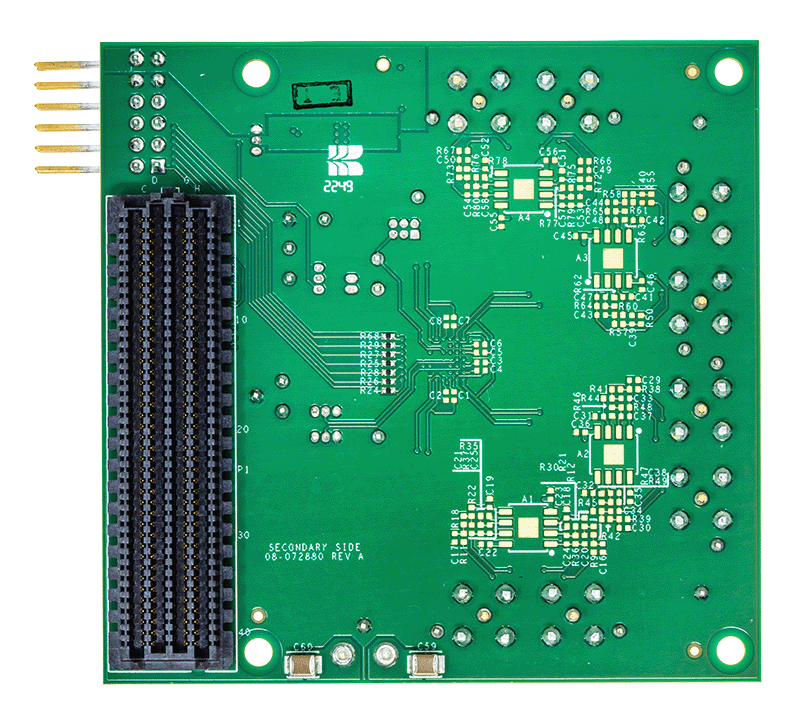

    EV-ADAQ4380-4FMCZ、EV-ADAQ4370-4FMCZ、EV-ADAQ4381-4FMCZの各評価用ボードは、160ピンFMCコネクタを介して、高速システム・デモンストレーション・プラットフォームSDP-H1（EVAL-SDP-CH1Z）ボードとインターフェースします。

    詳しい仕様については、ADAQ4380-4、ADAQ4370-4、ADAQ4381-4のデータシートを参照してください。EV-ADAQ4380-4FMCZ、EV-ADAQ4370-4FMCZ、EV-ADAQ4381-4FMCZの評価用ボードを使用する際は、本ユーザ・ガイドと併せてこれらのデータシートも参照してください。現在の回路図、レイアウト、部品表については、EVAL-ADAQ4380-4、EVAL-ADAQ4370-4、EVAL-ADAQ4381-4の製品ページを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • Windows® 10以降を搭載のPC
  • SDP-H1（EVAL-SDP-CH1Z）コントローラ・ボード
  • 低ノイズ、高精度信号源（APX500シリーズなど）
  • 標準USB A/USB Mini-B
  • 16ビット・テストに適したバンドパス・フィルタ（オプション、信号周波数に基づく値）

必要なソフトウェア


  • ADAQ4380-4、ADAQ4370-4、またはADAQ4381-4 ACEプラグイン
  • SDP-H1ドライバ
