ユーザ・ガイド Rev. 1.1
2 すべてを表示

製品概要

製品概要

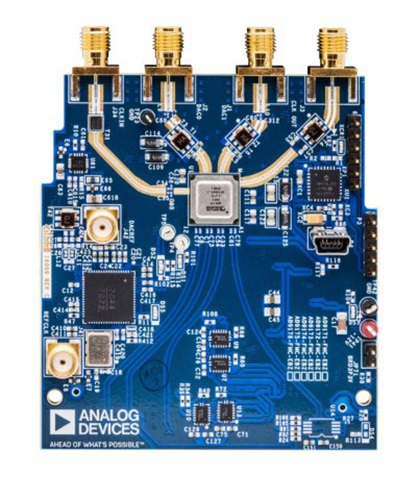

AD9171、AD9172、AD9173の評価用ボードは、FMC コネクタを備えた FMC フォーム・ファクタのボードで、Vita 57.1 規格に準拠しています。FMCボードはDAC出力にMini-Circuits社のバランを使用します。

評価用ボードを動作させるには、ボードを互換性のある FMC キャリア・ボード（FPGA ベンダーによって提供されたボードなど）に取り付ける必要があります。アナログ・デバイセズでは、ADS7-V2 と呼ばれる FPGA キャリアを製造しています。これは、デジタル・パターン・ジェネレータやデータ・ソースとして、さらにボードの電源としても機能します。AD917x 用ボードは、特別な NCO 専用モードで使用するとラボの電源で駆動できるオプションを備えています。DAC の出力は、スペクトラム・アナライザで監視する必要があります。評価用ボードでは、低ノイズのクロック源である HMC7044 クロック・シンセサイザが提供されるほか、それに代わってユーザがクロック源として低ジッタの外部正弦波クロックまたは矩形波クロックを供給できるオプションもあります。評価用ボードには ACE と呼ばれるソフトウェアが付属しており、これを使って SPI ポートをプログラミングすることができます。SPI ポートを介して、DUT（およびクロック回路）を各動作モードのいずれにもプログラミングできます。この評価ボードにはベクタ生成、ダウンローダ、ADS7-V2を使う時に評価ボードへ転送するためのDPGダウンローダを含むDAC 統合ソフトウエアが付いてます。
