製品概要

機能と利点

  • AD7770、AD7771、および AD7779 用のフル機能評価用ボード
  • アナログ・デバイセズの SDP、EVAL-SDP-CH1Z と組み合わせての PC 制御
  • PC ソフトウェア制御およびデータ分析
  • 時間および周波数領域
  • スタンドアロン・ハードウェア機能

製品概要

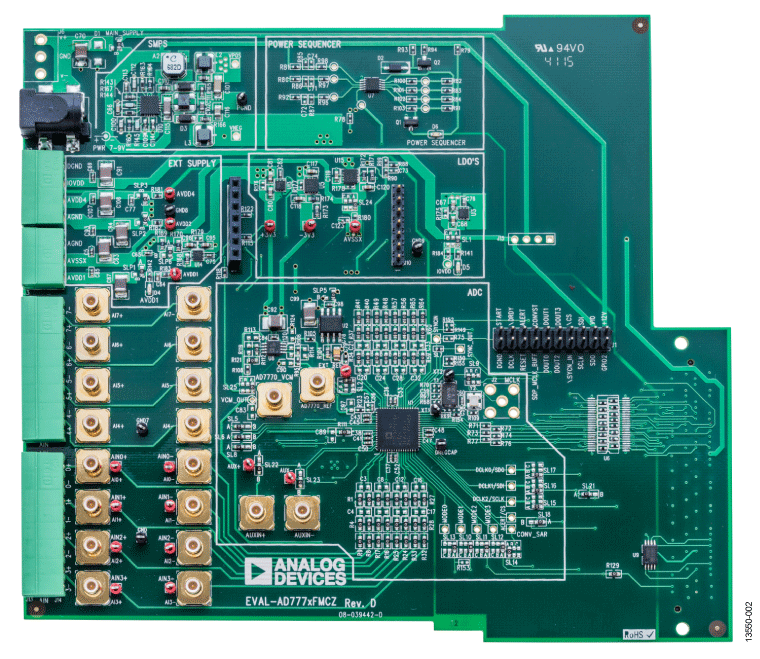

EVAL-AD7770FMCZ/EVAL-AD7771FMCZ/ EVAL-AD7779FMCZ 評価キットは、AD7770、AD7771、および AD7779 24 ビット、A/D コンバータ（ADC）が特長です。ボードは、システム・デモンストレーション・プラットフォーム SDP-H1 コントローラ・ボード（EVAL-SDP-CH1Z）とインターフェースします。SDP-H1 コントローラ・ボードは、EVAL-AD7770FMCZ/EVAL-AD7771FMCZ/EVAL-AD7779FMCZ 評価用ボードに電源を供給し、また、Windows® オペレーティング・システムを実行している PC に USB ケーブルを介して接続します。AD777x 評価用ソフトウェアは、AD7770、AD7771、および AD7779 デバイス・レジスタ機能を詳細に設定し、ADC 性能評価のために、DC および AC 時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。


EVAL-AD7770FMCZ/EVAL-AD7771FMCZ/EVAL-AD7779FMCZ 評価用ボードによって、ADCの機能を評価できます。ユーザー PC ソフトウェアの実行ファイルは、USB ケーブルから SDP-H1 コントローラ・ボードを通じて、AD7770、AD7771、および AD7779 を制御します。


AD7770、AD7771、または AD7779 の詳細な仕様については、AD7770、AD7771、または AD7779 のデータシートを参照してください。評価用ボードを使用する際は、ユーザー・ガイド（UG-884）とこれらのデータシートを参照してください。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • EVAL-AD7770FMCZ/EVAL-AD7771FMCZ/ EVAL-AD7779FMCZ 評価用ボード
  • AD777x 評価用ソフトウェア
