製品概要

機能と利点

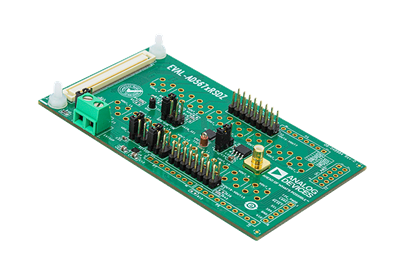

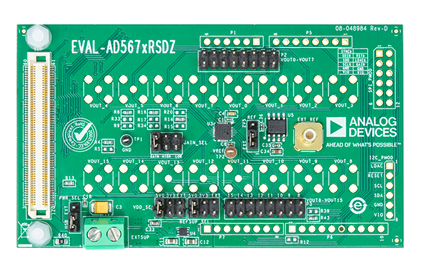

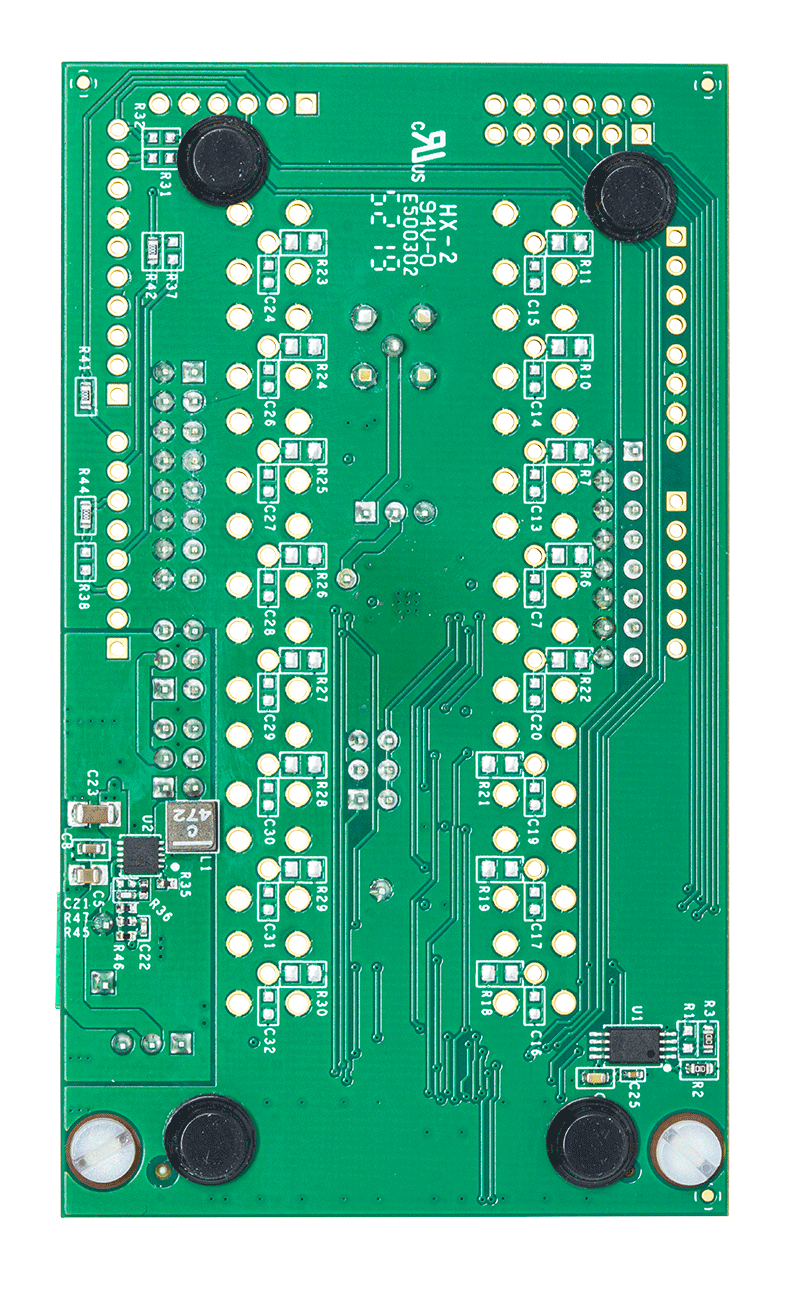

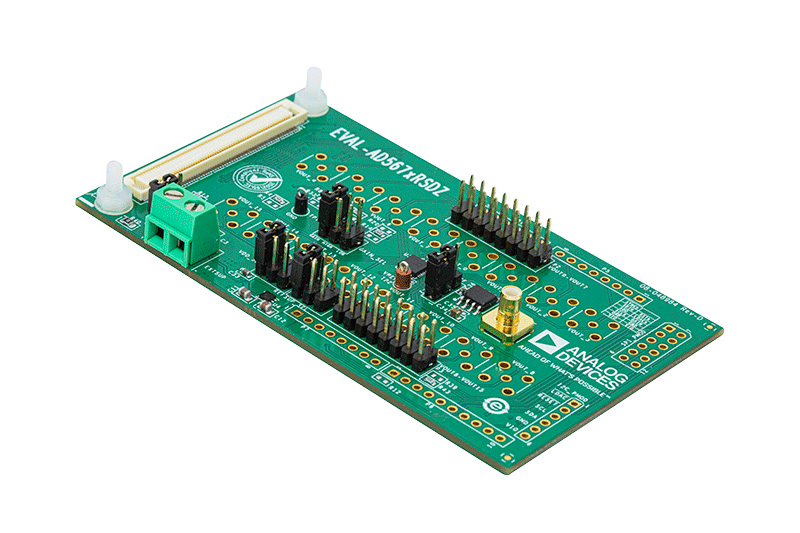

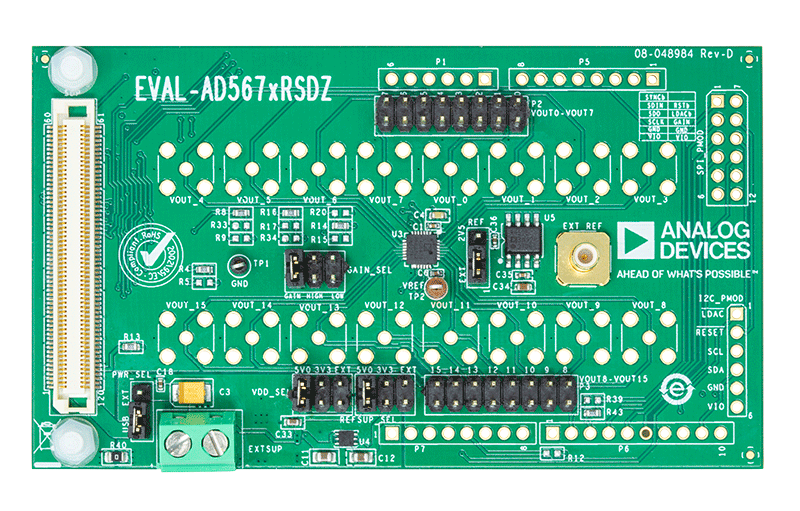

  • AD5677R用のフル機能評価用ボード
  • AD5673Rとの互換性
  • 様々なリンク・オプション
  • アナログ・デバイセズのSDP-Bボードと組み合わせてのPC制御

製品概要

このユーザ・ガイドでは、AD5677R 16ビット、16チャンネル、電圧出力、D/Aコンバータ（DAC）向けのEVALAD5677RSDZの動作について説明します。またEVALAD5677RSDZは、AD5673Rと互換性があります。

EVAL-AD5677RSDZを使用すると、AD5673R/AD5677R回路を素早くプロトタイプし、設計時間を短縮できます。AD5673R/AD5677Rは2.7V～5.5Vの単電源範囲で動作します。AD5673R/AD5677Rには内部2.5Vリファレンスが組み込まれていて、2.5V または5Vの出力電圧を提供します。またEVAL-AD5677RSDZには追加のオンボード電圧リファレンスも組み込まれています。

EVAL-AD5677RSDZは、システム・デモンストレーション・プラットフォーム（SDP-B）ボードを介してPCのUSBポートにインターフェースします。分析 | 制御 | 評価（ACE）ソフトウェアは、EVAL-AD5677RSDZ製品ページからダウンロードできます。このソフトウェアは評価用ボートと併用してAD5673R/AD5677Rをブログラムします。ペリフェラル・モジュール・インターフェース（PMOD）接続を使用すると、SDPボードがなくても、マイクロコントローラーを評価用ボードに接続することもできます。PMOD接続を介してマイクロコントローラを使用する際にはSDPボードを切断する必要があり、ユーザーはACEソフトウェアを操作できません。

EVAL-AD5677RSDZは、別途購入できるアナログ・デバイセズのSDP-Bボードと互換性があります。EVAL-AD5677RSDZおよびSDP-Bコントローラ・ボード間の代表的な接続例を図1に示します。

詳細については、AD5673R/AD5677Rのデータシートを参照してください。EVAL-AD5677RSDZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (1)
  • ユーザ・ガイド (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    1.0 MB
    ACE plug-in for Board.Nanodac 1.2024.5400 [6 05 24]
    The NanoDAC ACE Plugin supports the following evaluation boards: EVAL-AD5675SDZ (AD5675), EVAL-AD5675RSDZ and ARDZ (AD5675R), EVAL-AD5676SDZ (AD5676), EVAL-AD5676RSDZ and 2ARDZ (AD5676R), EVAL-AD5676RARDZ (AD5676R_WLCSP), EVAL-AD5677RSDZ (AD5677), EVAL-AD5679RSDZ (AD5679R), EVAL-AD5683RSDZ and ARDZ (AD5683R), EVAL-AD5686RSDZ and ARDZ (AD5686R), EVAL-AD5693RSDZ and ARDZ (AD5693R), EVAL-AD5696RSDZ and ARDZ (AD5696R)
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >
