DC2609A

機能と利点

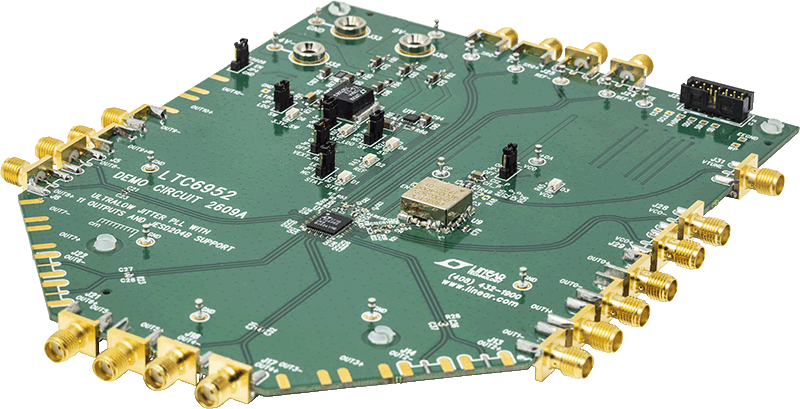

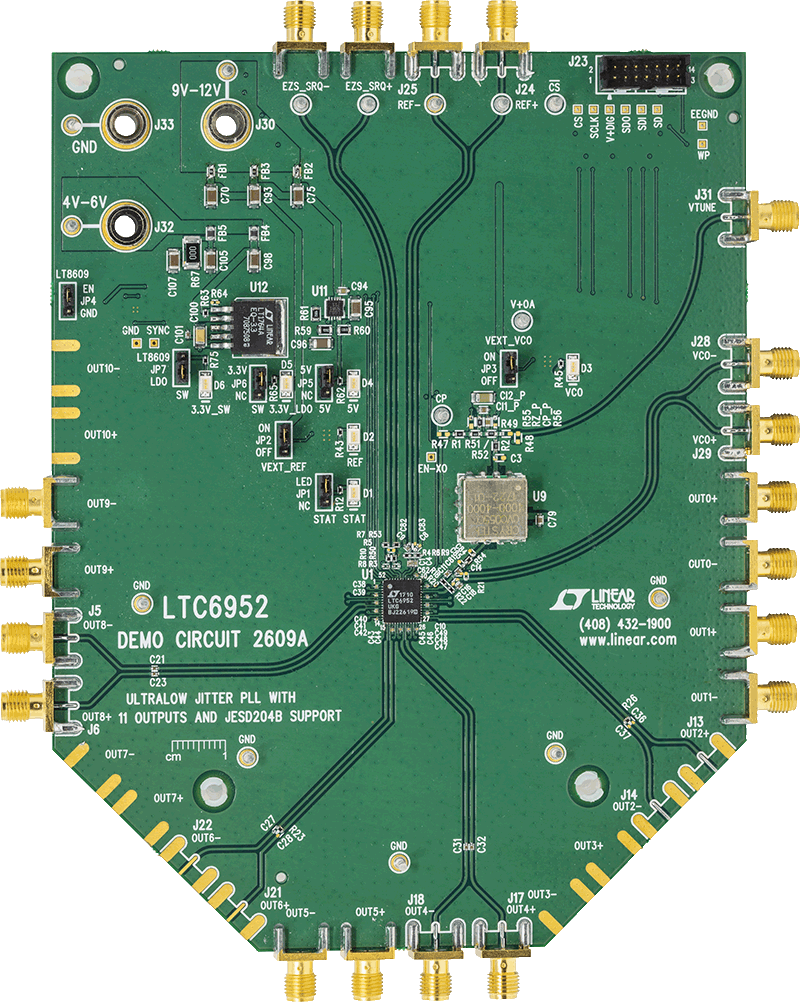

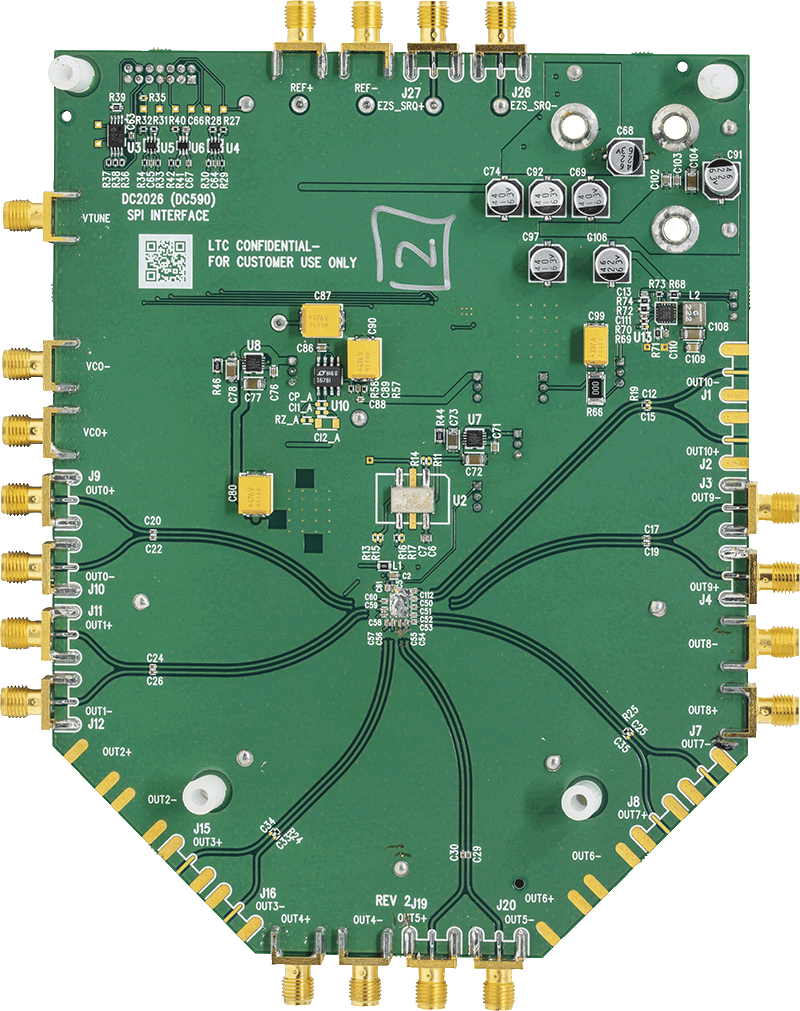

デモ回路 2609A では、11 の出力を備えた、JESD204B をサポートする超低ジッタ 4.5 GHz PLL LTC6952 が使用されています。

デフォルトでは、DC2609A は 2 つの電源で駆動できます。9 V ～ 12 V の電源入力は、LTC6952 5 V 電源ピンと共に内蔵のリファレンスと VCO 回路に電力を供給します。4 V ～ 6 V の電源入力は、LTC6952 3.3 V 電源ピンに電力を供給します。低消費電力オプションも備えており、LTC6952 の出力電源ピンを LTC Silent Switcher^®（サイレント・スイッチャ）に接続し、LTC6952 の入力電源ピンを低ノイズ LDO に接続できます。

すべての差動入力と 6 つの差動出力には 0.5 インチ間隔の SMA コネクタが装着されています。これらの出力は 50 Ω の伝送ラインと AC 結合されており、50 Ω インピーダンス測定器の駆動に適しています。残り 5 つの差動出力は 100 Ω で終端処理されます。

LTC6952 の EZSync^™ および SYSREF 要求機能は LTC6952 SPI インターフェースまたは EZS_SRQ SMA／タレット・コネクタを介して使用できます。DC2609A、DC2610A、および DC2611A SMA 配置は、すべてのマルチパート同期および SYSREF 要求モードでの接続を簡単にするために設計されました。

V_TUNE および VCO SMA は DC2664A VCO ライダー基板に直接接続できます。このオプションにより、複数の VCO を迅速に評価する方法が実現します。

DC2026 USB シリアル・コントローラ・ボードは LTC6952 との SPI 通信に使用され、付属の LTC6952Wizard^™ ソフトウェアにより制御されます。
