ADS8-V3EBZ

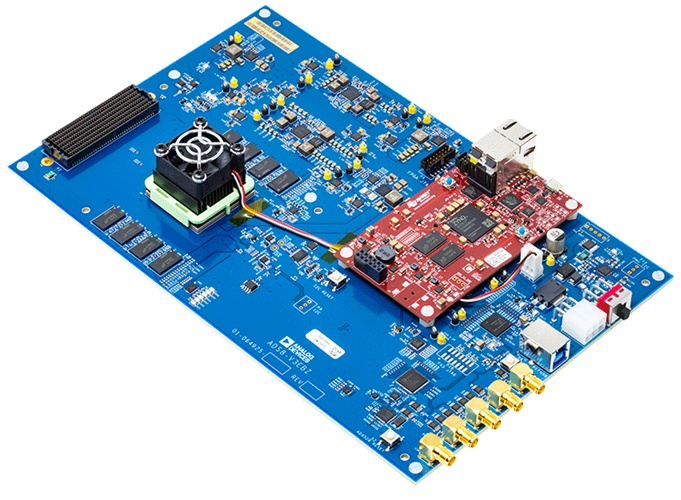

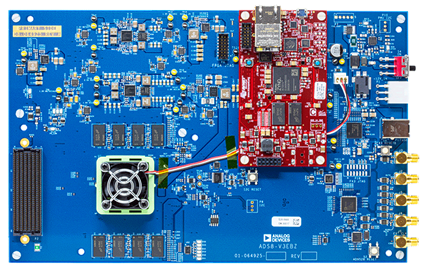

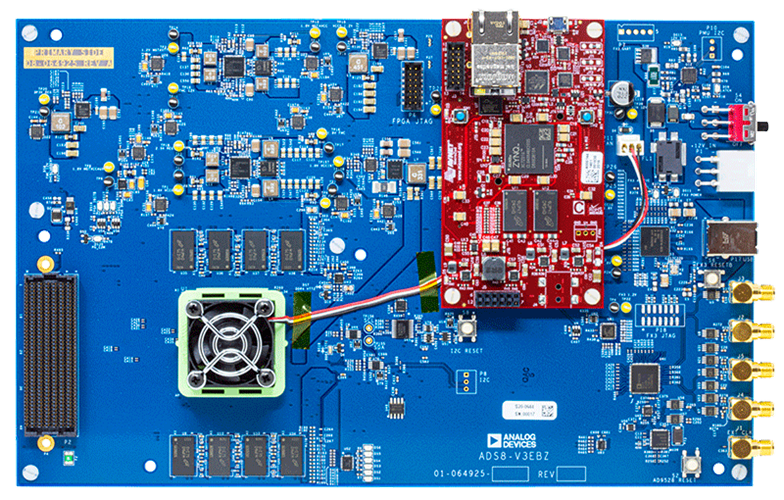

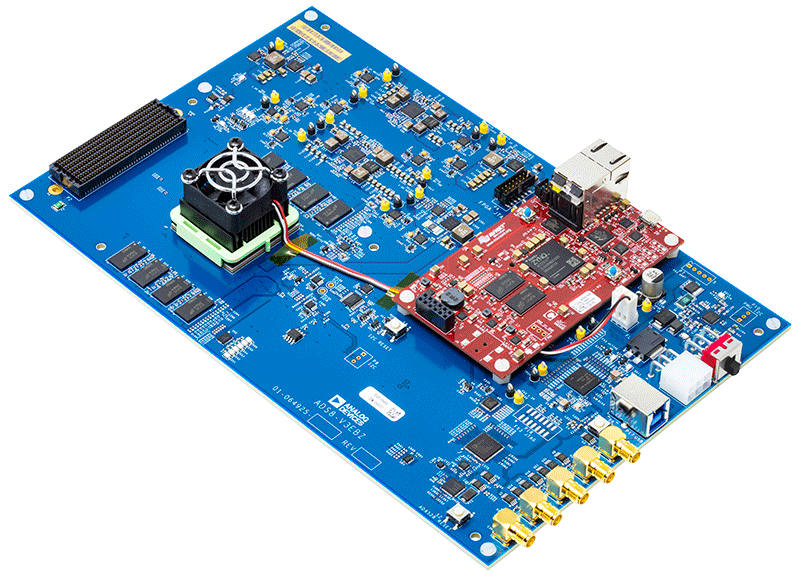

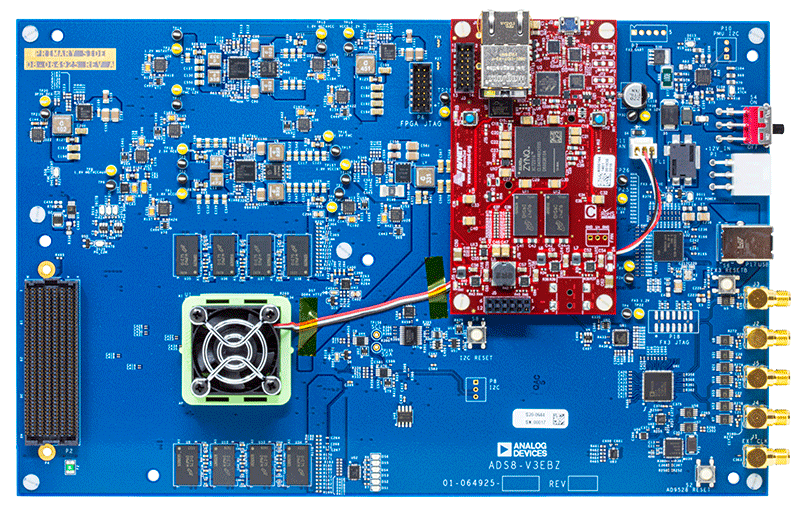

ADS8-V3EBZ FPGAコントローラ・ボード
トップへ
製品概要
機能と利点
- Xilinx Kintex UltraScale XCKU040-3FFVA1156E FPGA
- 20個の16.375Gbpsトランシーバーを1つのFMC+コネクタでサポート
- デュアルバンクDDR4 SDRAM
- シンプルなUSB 3.0シリアル・ポート・インターフェース
- 高速コンバータ評価用ボードをサポートするために1つのmicro SDカードが付属
製品概要
ADS8-V3EBZは、仕様規定されているアナログ・デバイセズ高速コンバータ評価用ボードに接続すると、アナログ・デバイセズの評価用ソフトウェアとの連携により、データのキャプチャ／送信ボードおよび制御インターフェースとして機能します。最大16.375GbpsのJESD204B/Cシリアル・ライン・レートを備えた高速データ・コンバータをサポートするように設計されたADS8-V3EBZのFPGAは、高速ADCのデータ・レシーバーとしてだけでなく、高速DACのトランスミッタとしても動作します。
FPGAの性能上、レーン・レートが16.375 Gbps未満の使用例に限定されます（AD9081、AD9082に適用されます）。
関連資料
-
ADS8-V3EBZ User Guide2021/01/14WIKI
-
AD9083: 16 チャンネル、125MHz 帯域幅JESD204B A/D コンバータ データシート2021/01/14PDF2 M
