SSM2311
製造中止フィルタなしの高効率3 WクラスDモノ・オーディオ・アンプ
製品の詳細
- Σ-Δ変調採用のフィルタなしのクラスDアンプ
- アナログ・デバイセズの複数のクラスDアンプを使用する際に同期が不要
- 5.0 V電源3 Ω負荷で3 W、8 Ω負荷で1.4 W、総合高調波歪み(THD)10%以下
- 5.0 V、8 Ωスピーカ、1.4 Wで90%の効率
- 信号対ノイズ比(SNR): 98 dB以上
- 2.5 V～5.5 Vの単電源動作
- 極めて小さいシャットダウン電流: 20 nA
- 詳細機能については、データシートを参照
SSM2311は、高効率のクラスDオーディオ・アンプです。このデバイスは、携帯電話アプリケーション向けに性能を最大化するようにデザインされています。アプリケーション回路では最小の外付け部品数と2.5 V～5.5 Vの単電源動作が必要とされます。このデバイスは、1%以下のTHD + Nで3 Wの連続出力電力を供給し、5.0 V電源で3 Ω負荷を駆動します。
SSM2311は、外付けLC出力フィルタが不要な高効率の低ノイズ変調方式を採用しています。この変調では、低い出力電力でも高い効率を維持します。このデバイスは、8 Ω負荷1.4 Wで90%の効率で動作し、5.0 V電源3 Ω負荷3 Wでは85%の効率で動作し、SNRは98 dB以上です。分散スペクトル・パルス密度変調を使って、他のクラスDアーキテクチャより低いEMI放出を実現しています。
SSM2311には、20 nA (typ)のシャットダウン電流を持つマイクロパワー・シャットダウン・モードがあります。SDピンをロー・レベルにすると、シャットダウンがイネーブルされます。
また、このデバイスはポップ・アンド・クリック・ノイズ抑圧回路も内蔵しています。この回路は、ターンオン時およびターンオフ時の出力電圧グリッチを小さくするため、起動時と停止時の可聴ノイズが小さくなります。
SSM2311のフル差動入力は、入力同相モード・ノイズの優れた除去比を提供します。DC入力同相モード電圧が約VDD/2の場合、入力結合コンデンサを使用しないで済みます。

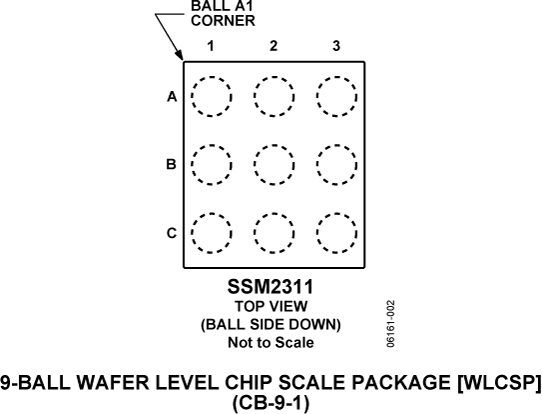

SSM2311のデフォルト・ゲインは18 dBですが、1対の外付け抵抗を使ってこのゲインを小さくすることができます(ゲインのセクション参照)。SSM2311の仕様は工業用温度範囲(−40°C～+85°C)で規定されています。このデバイスは、サーマル・シャットダウン機能と出力短絡保護機能を内蔵しています。このデバイスは、9ボールの1.5 mm × 1.5 mmウエハー・レベル・チップ・スケール・パッケージ(WLCSP)を採用しています。
アプリケーション
- 携帯電話
- MP3プレーヤ
- 携帯型ゲーム機
- 携帯型電子機器
- 教育用玩具
Data Sheet, Rev. 0, 1/08
