MAX5944

新規設計に推奨

デュアルFireWire電流リミッタおよび低ドロップOR-ingスイッチコントローラ

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$4.42
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 7.5V～37Vの電源電圧で安全なホットスワップを提供
  • デュアルチャネルホットスワップ
  • 超高速のターンオフが可能な低ドロップ電源OR-ing
  • アクティブ電流制限
  • 電流制限の検出精度：±5%
  • 電流制限タイムアウト：2ms
  • 出力短絡状態に対する高速の電流制限応答
  • 外付けのnチャネルパワーMOSFETを駆動
  • 独立した過電流障害ステータス出力
  • オートリトライ時間：259ms
  • シャットダウン電流：10µA (チャネル当たり)
  • 独立したON/OFF制御による低電圧ロックアウトのプログラミングが可能
  • ON/OFF入力による高速の負荷切断制御
  • 双方向の負荷切断
  • １つのポートから別のポートへのパワールーティング
MAX5944
デュアルFireWire電流リミッタおよび低ドロップOR-ingスイッチコントローラ

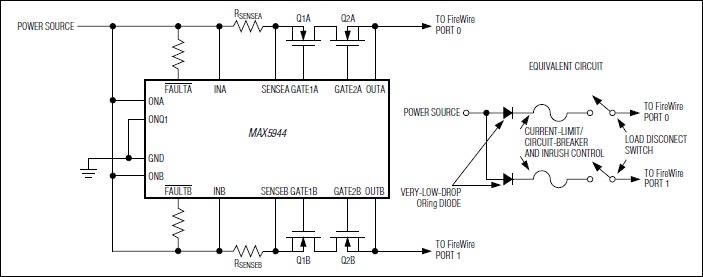

MAX5944：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
FireWire (IEEE 1394)コントローラ 1
MAX5943
製造中 FireWire電流リミッタおよび低ドロップOR-ingスイッチコントローラ
高電圧ホットスワップ・コントローラ 1
MAX5902
製造中 +72V、SOT23/TDFN、Simple Swapperホットスワップコントローラ
低電圧ホットスワップ・コントローラ 1
MAX4271
製造中 オートリトライ、DualSpeed/BiLevelフォルト保護付き、3V～12V、電流制限、ホットスワップコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX5944EVKIT

MAX5944の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 7.5V～37VのFireWire電源を安全にホットスワップ
  • 2チャネルのホットスワップを検証
  • チャネル当り1.6Aに設定された電流制限
  • 低電圧降下の電源OR-ing (OR接続)
  • アクティブ電流制限機能を検証
  • プログラマブルな負荷電流制限
  • 2msの安定化電流制限タイムアウト
  • 自動再試行障害管理
  • 低電圧ロックアウトを設定可能
  • 過電流アクティブローFAULTAおよびアクティブローFAULTB出力ステータスインジケータ
  • 表面実装構造
  • 完全実装および試験済み

製品詳細

MAX5944の評価キット(EVキット)回路は、MAX5944 ICの複数の機能を検証します。MAX5944 ICは、FireWire®アプリケーション用にホットスワップ、電源OR-ing (OR接続)、および電流制限機能を実行する2チャネルコントローラです。MAX5944は、2つの入力電源からの負荷電流を調整するためにnチャネルMOSFETを制御して、低電圧降下の電源OR-ing (OR接続)を行います。出力電流制限および入力低電圧ロックアウトスレッショルドが設定可能です。

MAX5944のEVキットは、7.5V～37VのFireWire電源アプリケーション用です。電流制限スレッショルドは、チャネル当り1.6Aに設定されています。シャットダウンモードは搭載したジャンパを使って制御することができます。回路監視用にチャネルごとの障害出力が備えられています。

アプリケーション

  • FireWire®デスクトップ/ノートブックポート
  • FireWire®ハブ
  • FireWire®周辺機器電流制限
  • ホットスワップ
MAX5944EVKIT
MAX5944の評価キット
