MAX5832
新規設計に推奨9チャンネル、14ビット、電流DAC、I2Cインターフェース内蔵
マルチチャネル電流出力DAC、光ファイバチューナブルレーザ光源のバイアス用に最適化
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$24.03
製品の詳細
- 低電源電圧:3.0V
- 出力1と2にマルチプレクサ内蔵
- 出力の並列接続による電流または分解能の増大
- I2C対応シリアルインターフェース
- 内部リファレンス
- 過熱保護
- 温度範囲:-40℃~+105℃
- 36ピンWLP (3mm × 3mm)で提供

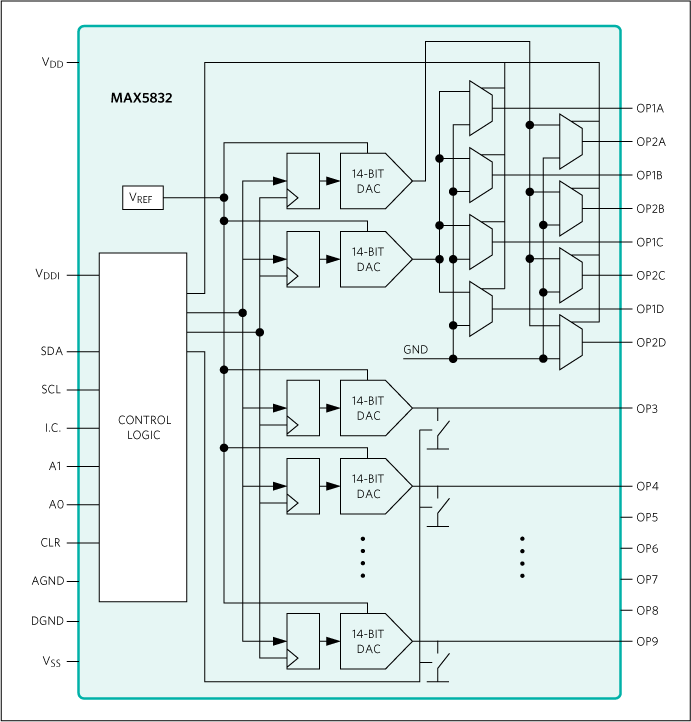

MAX5832は14ビット、9チャンネル、電流出力D/Aコンバータ(DAC)です。このデバイスは+3.0Vの低い電源電圧で動作し、調整不要で14ビットの性能を提供します。
このデバイスの出力範囲は、高出力チューナブルレーザ光源のバイアス用に最適化されています。9つのチャンネルが個別に電流ソースを提供します。チャンネル1および2は10mAの電流を提供します。内蔵のマルチプレクサが、各チャンネルの出力を4つの外部端子の1つに切り替えます。チャンネル3は、2mAまたは20mAの選択可能な電流を提供します。チャンネル4は90mAを提供します。チャンネル5は180mAを提供します。チャンネル6は、-60mAまたは+300mAの選択可能な電流を提供します。チャンネル7は90mAを提供します。チャンネル8および9は、15mAまたは35mAの選択可能な電流を提供します。より大きな電流またはより高い分解能を実現するには、DACの出力を並列に接続してください。このデバイスはリファレンスを内蔵しています。
I2C対応インターフェースは、最大400kHzのクロックレートでこのデバイスを駆動します。アクティブハイの非同期CLR入力は、シリアルインターフェースとは無関係にDACのコードをゼロにリセットします。このデバイスは、インターフェースロジックを駆動するための個別の電源入力を提供します。
MAX5832は-40℃~+105℃の温度範囲での動作が保証されており、36ピンWLP (3mm × 3mm)で提供されます。
