MAX3690
+3.3V、622Mbps、SDH/SONET 8:1シリアライザ、クロック合成およびTTL入力付
低電力622Mbpsマルチプレクサ
Viewing:
製品の詳細
- 選択可能なリファレンスクロック周波数:77.76MHz、51.84MHzまたは38.88MHz
- 単一電源:+3.3V
- 77Mbps (8ビット)パラレルから622Mbpsシリアルへの変換
- 622Mbpsシリアルデータ用のクロック合成
- 消費電力:200mW
- TTLパラレルクロックおよびデータ入力
- 差動3.3V PECLシリアルデータ出力

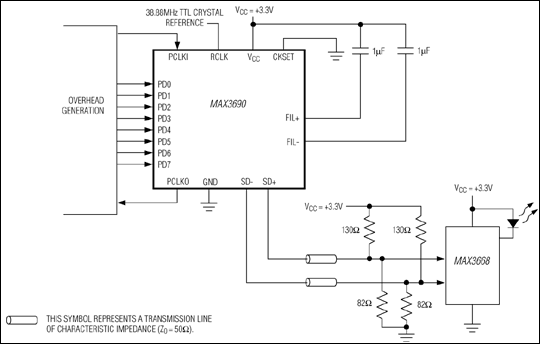

MAX3690は、ATMおよびSDH/SONETアプリケーションにおいて8ビット幅の77Mbpsパラレルデータを622Mbpsシリアルデータに変換するのに最適なシリアライザです。+3.3V単一電源で動作し、TTLクロックおよびデータ入力を受けて、3.3V差動PECLシリアルデータ出力を提供します。完全集積型のPLLが、低速度のクリスタルリファレンスクロック(77.76MHz、51.84MHzまたは38.88MHz)から内部622MHzシリアルクロックを合成します。
MAX3690は、拡張工業用温度範囲(-40℃~+85℃)のものが32ピンTQFPパッケージで提供されています。
アプリケーション
- 622Mbps ATM/SONETアクセスノード
- 622Mbps SDH/SONET伝送システム
- アッド/ドロップマルチプレクサ
- デジタルクロスコネクト
