MAX32675C

新規設計に推奨

産業用および医療用センサー向けの高精度アナログ・フロントエンドとHARTを備えた超低消費電力のArm Cortex-M4F

MAX32675Cは、超低消費電力の産業用アプリケーション向け高集積ミックスド・シグナル・マイクロコントローラであり、特に4～20mAのループ駆動センサーやトランスミッタに適しています。

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$6.29
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 産業用アプリケーション向けの低消費電力、高性能
    • FPU内蔵12MHz Arm Cortex-M4
    • 384KB（376KBのユーザ領域）フラッシュ・メモリ
    • 160KB SRAM（ECCを有効にした場合は128KB）
      • （オプション）低消費電力モードでの保持
    • アクティブ電流（IDD_ACTS）≤ 2.1mA（TA = +85°C）
      • 4～20mAの電流検出ループに最適
    • 起動時の電流（IDD_STRT）：1.02mA（代表値）
    • BACKUPにおけるフル・メモリ保持電流（IDD_FBKUS）：375μA
  • スマートな集積化により、BOM、コスト、PCBサイズを削減
    • HARTモデム内蔵
    • 2つのΔ-Σ ADC
      • 12チャンネル、どちらのADCにも割り当て可能
      • 柔軟な分解能とサンプリング・レート
        • 最大0.4kspsで24ビット
    • 12ビットDAC
    • 内部リファレンス
    • デジタル・ペリフェラル
      • 最大2つのSPI
      • 最大3つのI2C
      • 最大3つの4線式UART
      • 最大1つの4線式低消費電力UART（LPUART）
    • 8チャンネル標準DMAコントローラ
    • 最大36個のGPIO
    • タイマー
      • 32ビット・タイマー x 4
      • 32ビット低消費電力タイマー（LPTMR）x 2
      • ウィンドウ・ウォッチドッグ・タイマー x 2
    • 強力なセキュリティと信頼性
      • UART ROMブートローダ
      • AES 128/192/256ハードウェア・アクセラレーション・エンジン
      • 永続的鍵ストレージ
      • 32ビットCRCアクセラレーション・エンジン
      • 広い動作温度範囲（-40°C～+105°C）
MAX32675C
産業用および医療用センサー向けの高精度アナログ・フロントエンドとHARTを備えた超低消費電力のArm Cortex-M4F

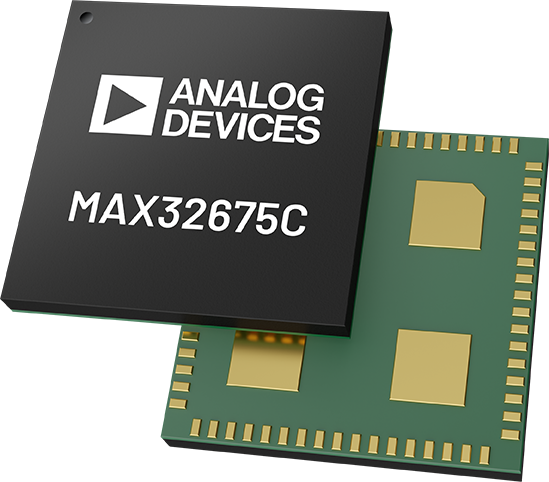

MAX32675C Block Diagram 72L Land Grid Array Package Drawing MAX32675C Chip Image
