MAX19711

10ビット、11Msps、フルデュープレックス、アナログフロントエンド

CDMAフィルタ付き、超低電力、高集積送受信AFE

データシート (Rev. 0)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • デュアル、10ビット、11Msps、Rx用ADCおよびデュアル、10ビット、11Msps、Tx用DAC
  • 超低電力
    • 37.5mW/42.7mW (fCLK = 4.915MHz/11MHzのFDモードにおいて)
    • 24.3mW (fCLK = 11MHzの低速Rxモードにおいて)
    • 34.5mW (fCLK = 11MHzの低速Txモードにおいて)
    • 低電流スタンバイおよびシャットダウンモード
  • 阻止帯域除去が64dBcを超えるCDMAフィルタを内蔵
  • プログラマブルなTx用DACコモンモードDCレベルおよびI/Qオフセットの調整
  • 優れたダイナミック性能
    • SNR = 54.8dB (fIN = 1.875MHzにおいて) (Rx用ADC)
    • SFDR = 75dBc (fOUT = 620kHzにおいて) (Tx用DAC)
  • 3個の12ビット、1µsの補助DAC
  • 4:1の入力マルチプレクサおよびデータ平均化機能付き10ビット、333kspsの補助ADC
  • 卓越した利得/位相マッチング
    • 位相が±0.01°、利得が±0.01dB (Rx用ADC) (fIN = 1.87MHzにおいて)
  • マルチプレックス型のパラレル、ディジタルI/O
  • シリアルインタフェース制御
  • 汎用電源制御回路
    • シャットダウン、スタンバイ、アイドル、Tx/Rxディセーブル
  • 56ピン小型TQFNパッケージ
MAX19711
10ビット、11Msps、フルデュープレックス、アナログフロントエンド

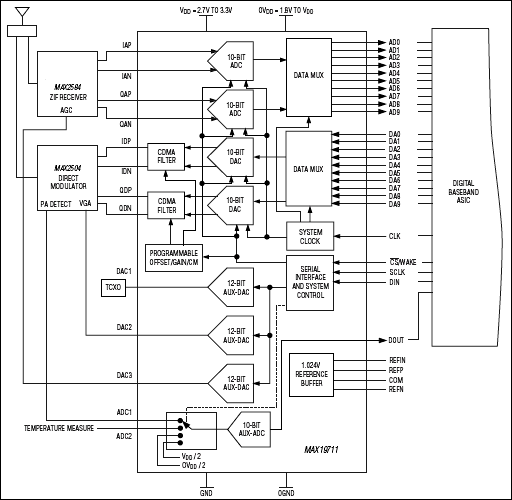

MAX19711：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 4
MAX19708
10ビット、11Msps、超低電力アナログフロントエンド
MAX19705
10ビット、7.5Msps、超低電力アナログフロントエンド
MAX19706
10ビット、22Msps、超低電力アナログフロントエンド
MAX19712
10ビット、22Msps、フルデュープレックス、アナログフロントエンド
高速通信AFE 2
MAX19707
製造中 10ビット、45Msps、超低電力アナログフロントエンド
MAX19713
製造中 10ビット、45Msps、フルデュープレックス、アナログフロントエンド
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX19710EVCMODU

MAX19710、MAX19712、およびMAX19713の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧および低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を搭載
  • レベル変換I/Oドライバを搭載
  • 実装および試験済み
  • Windows 98SE/2000/XP対応ソフトウェアをダウンロード可能

製品詳細

MAX19710～MAX19713の評価システム(EVシステム)は、MAX19710～MAX19713の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19710～MAX19713の総合評価には、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19710～MAX19713のEVキットは、アナログフロントエンド(AFE)のMAX19710～MAX19713の性能評価に必要な部品を完備する完全実装および試験済みPCBです。これらのAFEは、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1つずつ、3つの低速シリアルDAC、および1つの低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を搭載しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を搭載しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMODUSB)を使って、PCのUSBポートを通じてSPI™ 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.com/evkitsoftwareからダウンロード可能なWindows® 98SE/2000/XP対応ソフトウェアは、MAX19710～MAX19713の機能を実行するための使いやすいインタフェースを備えています。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機

MAX19711EVKIT

MAX19710、MAX19712、およびMAX19713の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧および低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を搭載
  • レベル変換I/Oドライバを搭載
  • 実装および試験済み
  • Windows 98SE/2000/XP対応ソフトウェアをダウンロード可能

製品詳細

MAX19710～MAX19713の評価システム(EVシステム)は、MAX19710～MAX19713の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19710～MAX19713の総合評価には、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19710～MAX19713のEVキットは、アナログフロントエンド(AFE)のMAX19710～MAX19713の性能評価に必要な部品を完備する完全実装および試験済みPCBです。これらのAFEは、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1つずつ、3つの低速シリアルDAC、および1つの低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を搭載しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を搭載しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMODUSB)を使って、PCのUSBポートを通じてSPI™ 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.com/evkitsoftwareからダウンロード可能なWindows® 98SE/2000/XP対応ソフトウェアは、MAX19710～MAX19713の機能を実行するための使いやすいインタフェースを備えています。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機

MAX19710EVKIT

MAX19710、MAX19712、およびMAX19713の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧および低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を搭載
  • レベル変換I/Oドライバを搭載
  • 実装および試験済み
  • Windows 98SE/2000/XP対応ソフトウェアをダウンロード可能

製品詳細

MAX19710～MAX19713の評価システム(EVシステム)は、MAX19710～MAX19713の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19710～MAX19713の総合評価には、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19710～MAX19713のEVキットは、アナログフロントエンド(AFE)のMAX19710～MAX19713の性能評価に必要な部品を完備する完全実装および試験済みPCBです。これらのAFEは、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1つずつ、3つの低速シリアルDAC、および1つの低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を搭載しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を搭載しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMODUSB)を使って、PCのUSBポートを通じてSPI™ 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.com/evkitsoftwareからダウンロード可能なWindows® 98SE/2000/XP対応ソフトウェアは、MAX19710～MAX19713の機能を実行するための使いやすいインタフェースを備えています。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機

MAX19712EVKIT

MAX19710、MAX19712、およびMAX19713の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧および低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を搭載
  • レベル変換I/Oドライバを搭載
  • 実装および試験済み
  • Windows 98SE/2000/XP対応ソフトウェアをダウンロード可能

製品詳細

MAX19710～MAX19713の評価システム(EVシステム)は、MAX19710～MAX19713の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19710～MAX19713の総合評価には、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19710～MAX19713のEVキットは、アナログフロントエンド(AFE)のMAX19710～MAX19713の性能評価に必要な部品を完備する完全実装および試験済みPCBです。これらのAFEは、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1つずつ、3つの低速シリアルDAC、および1つの低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を搭載しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を搭載しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMODUSB)を使って、PCのUSBポートを通じてSPI™ 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.com/evkitsoftwareからダウンロード可能なWindows® 98SE/2000/XP対応ソフトウェアは、MAX19710～MAX19713の機能を実行するための使いやすいインタフェースを備えています。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機

MAX19713EVKIT

MAX19710、MAX19712、およびMAX19713の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧および低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を搭載
  • レベル変換I/Oドライバを搭載
  • 実装および試験済み
  • Windows 98SE/2000/XP対応ソフトウェアをダウンロード可能

製品詳細

MAX19710～MAX19713の評価システム(EVシステム)は、MAX19710～MAX19713の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19710～MAX19713の総合評価には、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19710～MAX19713のEVキットは、アナログフロントエンド(AFE)のMAX19710～MAX19713の性能評価に必要な部品を完備する完全実装および試験済みPCBです。これらのAFEは、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1つずつ、3つの低速シリアルDAC、および1つの低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を搭載しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を搭載しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMODUSB)を使って、PCのUSBポートを通じてSPI™ 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.com/evkitsoftwareからダウンロード可能なWindows® 98SE/2000/XP対応ソフトウェアは、MAX19710～MAX19713の機能を実行するための使いやすいインタフェースを備えています。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機

MAX19711EVCMODU

MAX19710、MAX19712、およびMAX19713の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧および低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を搭載
  • レベル変換I/Oドライバを搭載
  • 実装および試験済み
  • Windows 98SE/2000/XP対応ソフトウェアをダウンロード可能

製品詳細

MAX19710～MAX19713の評価システム(EVシステム)は、MAX19710～MAX19713の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19710～MAX19713の総合評価には、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19710～MAX19713のEVキットは、アナログフロントエンド(AFE)のMAX19710～MAX19713の性能評価に必要な部品を完備する完全実装および試験済みPCBです。これらのAFEは、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1つずつ、3つの低速シリアルDAC、および1つの低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を搭載しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を搭載しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMODUSB)を使って、PCのUSBポートを通じてSPI™ 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.com/evkitsoftwareからダウンロード可能なWindows® 98SE/2000/XP対応ソフトウェアは、MAX19710～MAX19713の機能を実行するための使いやすいインタフェースを備えています。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機

MAX19712EVCMODU

MAX19710、MAX19712、およびMAX19713の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧および低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を搭載
  • レベル変換I/Oドライバを搭載
  • 実装および試験済み
  • Windows 98SE/2000/XP対応ソフトウェアをダウンロード可能

製品詳細

MAX19710～MAX19713の評価システム(EVシステム)は、MAX19710～MAX19713の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19710～MAX19713の総合評価には、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19710～MAX19713のEVキットは、アナログフロントエンド(AFE)のMAX19710～MAX19713の性能評価に必要な部品を完備する完全実装および試験済みPCBです。これらのAFEは、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1つずつ、3つの低速シリアルDAC、および1つの低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を搭載しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を搭載しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMODUSB)を使って、PCのUSBポートを通じてSPI™ 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.com/evkitsoftwareからダウンロード可能なWindows® 98SE/2000/XP対応ソフトウェアは、MAX19710～MAX19713の機能を実行するための使いやすいインタフェースを備えています。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機

MAX19713EVCMODU

MAX19710、MAX19712、およびMAX19713の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧および低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を搭載
  • レベル変換I/Oドライバを搭載
  • 実装および試験済み
  • Windows 98SE/2000/XP対応ソフトウェアをダウンロード可能

製品詳細

MAX19710～MAX19713の評価システム(EVシステム)は、MAX19710～MAX19713の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19710～MAX19713の総合評価には、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19710～MAX19713のEVキットは、アナログフロントエンド(AFE)のMAX19710～MAX19713の性能評価に必要な部品を完備する完全実装および試験済みPCBです。これらのAFEは、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1つずつ、3つの低速シリアルDAC、および1つの低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を搭載しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を搭載しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMODUSB)を使って、PCのUSBポートを通じてSPI™ 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.com/evkitsoftwareからダウンロード可能なWindows® 98SE/2000/XP対応ソフトウェアは、MAX19710～MAX19713の機能を実行するための使いやすいインタフェースを備えています。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を提供します。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機
MAX19710EVCMODU
MAX19710、MAX19712、およびMAX19713の評価キット/評価システム
MAX19711EVKIT
MAX19710、MAX19712、およびMAX19713の評価キット/評価システム
MAX19710EVKIT
MAX19710、MAX19712、およびMAX19713の評価キット/評価システム
MAX19712EVKIT
MAX19710、MAX19712、およびMAX19713の評価キット/評価システム
MAX19713EVKIT
MAX19710、MAX19712、およびMAX19713の評価キット/評価システム
MAX19711EVCMODU
MAX19710、MAX19712、およびMAX19713の評価キット/評価システム
MAX19712EVCMODU
MAX19710、MAX19712、およびMAX19713の評価キット/評価システム
MAX19713EVCMODU
MAX19710、MAX19712、およびMAX19713の評価キット/評価システム
