MAX19708

10ビット、11Msps、超低電力アナログフロントエンド

データシート (Rev. 0)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • デュアル、10ビット、11Msps、Rx ADCおよびデュアル、10ビット、11Msps、Tx DAC
  • 超低電力
    • 36.9mW (fCLK = 5.12MHzの高速モードにおいて)
    • 19.8mW (fCLK = 5.12MHzの低速モードにおいて)
    • 低電流スタンバイおよびシャットダウンモード
  • 阻止帯域除去が55dB以上のTD-SCDMAフィルタを内蔵
  • プログラマブルなTx DACコモンモードDCレベルおよびI/Qオフセットの調整
  • 優れたダイナミック性能
    • SNR = 55dB (fIN = 1.87MHzにおいて) (Rx ADC)
    • SFDR = 73dBc (fOUT = 620kHzにおいて) (Tx DAC)
  • 3つの12ビット、1µs補助DAC
  • 4:1の入力マルチプレクサおよびデータ平均化付き10ビット、333ksps、補助ADC
  • 卓越した利得/位相マッチング
    • ±0.08°の位相、±0.02dBの利得(Rx ADC) (fIN = 1.87MHzにおいて)
  • マルチプレックス型のパラレル、ディジタルI/O
  • シリアルインタフェース制御
  • 汎用電源制御回路
    • シャットダウン、スタンバイ、アイドル、Tx-Rxディセーブル
  • 小型の48ピンTQFNパッケージ(7mm x 7mm x 0.8mm)
MAX19708
10ビット、11Msps、超低電力アナログフロントエンド

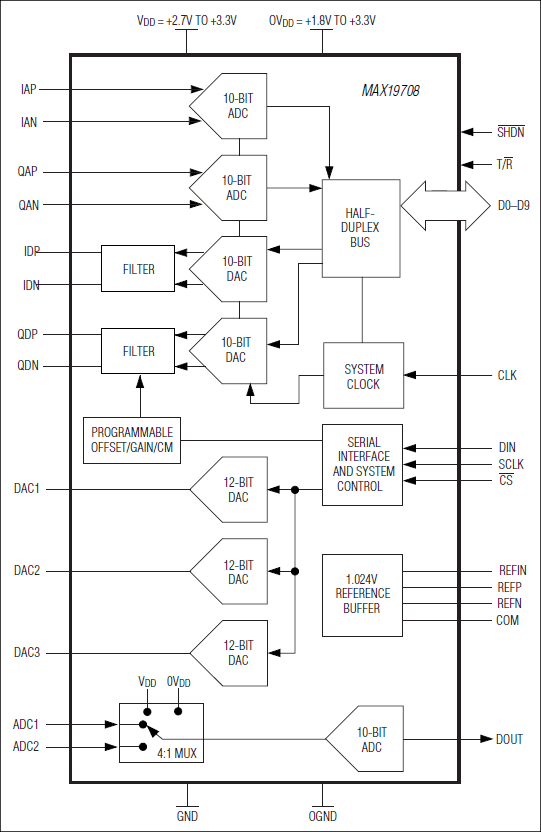

MAX19708：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Product 3
MAX19705
10ビット、7.5Msps、超低電力アナログフロントエンド
MAX19700
7.5Msps、超低電力アナログフロントエンド
MAX19706
10ビット、22Msps、超低電力アナログフロントエンド
高速通信AFE 1
MAX19707
製造中 10ビット、45Msps、超低電力アナログフロントエンド
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX19708EVKIT

MAX19705、MAX19706、MAX19707、およびMAX19708の評価キット

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧/低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を実装
  • レベル変換I/Oドライバを実装
  • 実装および試験済み
  • Windows 98/2000/XP対応ソフトウェアを同梱

製品詳細

MAX19705～MAX19708の評価システム(EVシステム)は、MAX19705～MAX19708の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMOD232またはCMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19705～MAX19708の総合評価の場合は、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19705～MAX19708のEVキットは、アナログフロントエンド(AFE)のMAX19705～MAX19708の性能評価に必要な部品を完備する完全実装および試験済み回路ボードです。MAX19705～MAX19708は、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1個ずつ、3個の低速シリアルDAC、および1個の低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を内蔵しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を内蔵しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMOD232またはCMODUSB)を使って、PCによってシリアルポートやUSBポートを通じてSPI 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.comからダウンロード可能なWindows® 98/2000/XP対応ソフトウェアは、MAX19705～MAX19708の機能を発揮するのに使いやすいインタフェースを提供します。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を備えています。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機(PMR)

MAX19705EVKIT

MAX19705、MAX19706、MAX19707、およびMAX19708の評価キット

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧/低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を実装
  • レベル変換I/Oドライバを実装
  • 実装および試験済み
  • Windows 98/2000/XP対応ソフトウェアを同梱

製品詳細

MAX19705～MAX19708の評価システム(EVシステム)は、MAX19705～MAX19708の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMOD232またはCMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19705～MAX19708の総合評価の場合は、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19705～MAX19708のEVキットは、アナログフロントエンド(AFE)のMAX19705～MAX19708の性能評価に必要な部品を完備する完全実装および試験済み回路ボードです。MAX19705～MAX19708は、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1個ずつ、3個の低速シリアルDAC、および1個の低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を内蔵しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を内蔵しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMOD232またはCMODUSB)を使って、PCによってシリアルポートやUSBポートを通じてSPI 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.comからダウンロード可能なWindows® 98/2000/XP対応ソフトウェアは、MAX19705～MAX19708の機能を発揮するのに使いやすいインタフェースを提供します。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を備えています。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機(PMR)

MAX19707EVKIT

MAX19705、MAX19706、MAX19707、およびMAX19708の評価キット

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧/低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を実装
  • レベル変換I/Oドライバを実装
  • 実装および試験済み
  • Windows 98/2000/XP対応ソフトウェアを同梱

製品詳細

MAX19705～MAX19708の評価システム(EVシステム)は、MAX19705～MAX19708の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMOD232またはCMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19705～MAX19708の総合評価の場合は、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19705～MAX19708のEVキットは、アナログフロントエンド(AFE)のMAX19705～MAX19708の性能評価に必要な部品を完備する完全実装および試験済み回路ボードです。MAX19705～MAX19708は、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1個ずつ、3個の低速シリアルDAC、および1個の低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を内蔵しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を内蔵しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMOD232またはCMODUSB)を使って、PCによってシリアルポートやUSBポートを通じてSPI 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.comからダウンロード可能なWindows® 98/2000/XP対応ソフトウェアは、MAX19705～MAX19708の機能を発揮するのに使いやすいインタフェースを提供します。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を備えています。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機(PMR)

MAX19706EVKIT

MAX19705、MAX19706、MAX19707、およびMAX19708の評価キット

今すぐ購入 詳細を表示

機能と利点

  • ADC/DACサンプリングレート：7.5Msps～45Msps
  • 低電圧/低電力動作
  • 可変利得、低速DACバッファ
  • クロック整形回路を実装
  • レベル変換I/Oドライバを実装
  • 実装および試験済み
  • Windows 98/2000/XP対応ソフトウェアを同梱

製品詳細

MAX19705～MAX19708の評価システム(EVシステム)は、MAX19705～MAX19708の評価キット(EVキット)、対になるマキシムコマンドモジュール(CMOD232またはCMODUSB)インタフェースボード、およびソフトウェアから構成されています。PCによるMAX19705～MAX19708の総合評価の場合は、総合EVシステム(フルデータシートの｢Ordering Information (型番)｣を参照)をお求めください。旧版のマキシムEVシステムとともにコマンドモジュールを購入済みの場合や、他のマイクロコントローラ(µC)ベースシステムでのカスタム使用の場合は、EVキットをお求めください。

MAX19705～MAX19708のEVキットは、アナログフロントエンド(AFE)のMAX19705～MAX19708の性能評価に必要な部品を完備する完全実装および試験済み回路ボードです。MAX19705～MAX19708は、デュアル受信アナログ-ディジタルコンバータ(Rx ADC)、デュアル送信ディジタル-アナログコンバータ(Tx DAC)、1.024Vの内部電圧リファレンスをそれぞれ1個ずつ、3個の低速シリアルDAC、および1個の低速シリアルADCを集積しています。これらのEVキットボードはRx ADC用のACまたはDC結合、差動またはシングルエンドアナログ入力を受け付け、Tx DAC差動出力信号をシングルエンドアナログ出力に変換する回路を内蔵しています。これらのEVキットは、AC正弦波入力信号からクロック信号を生成する回路を内蔵しています。これらのEVキットは、+3.0Vのアナログ電源、+1.8Vのディジタル電源、+3.0Vのクロック電源、および±5Vのバイポーラ電源で動作します。

マキシムのコマンドモジュールインタフェースボード(CMOD232またはCMODUSB)を使って、PCによってシリアルポートやUSBポートを通じてSPI 3線式インタフェースをエミュレートすることができます。japan.maximintegrated.comからダウンロード可能なWindows® 98/2000/XP対応ソフトウェアは、MAX19705～MAX19708の機能を発揮するのに使いやすいインタフェースを提供します。このプログラムはメニュー方式で、制御ボタンとステータス表示付きのグラフィカルユーザインタフェース(GUI)を備えています。

アプリケーション

  • ブロードバンドアクセス無線
  • ポータブル通信機器
  • 個人用携帯無線機(PMR)
