MAX17616

製造中

OV/サージ、UV、逆極性、接地喪失保護機能、PMBusインターフェースを備えた3V~80V、7A電流リミッタ

製品モデル
2
1Ku当たりの価格
最低価格:$3.24
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 堅牢な保護機能がシステムのダウンタイムを短縮
    • 広い入力電源範囲:+3V~+80V(逆電流保護なし)
    • 広い入力電源範囲:+3V~+75V(逆電流保護あり)
    • 全温度範囲で3A~7Aの電流制限を±3%の精度で設定可能
    • 全温度範囲で2A~3Aの電流制限を±4%の精度で設定可能
    • 全温度範囲で0.7A~2Aの電流制限を±7%の精度で設定可能
    • 入力電圧の逆極性保護(外付けnFET使用)
    • 2段階の逆電流保護(外付けnFET使用)と100nsの高速応答時間
    • 低RONの内部nFET(代表値20mΩ)
    • 出力電圧の逆極性への耐性
    • 接地喪失保護
    • 短時間過負荷耐性:200%
    • 設定可能な過電圧サージ保護(MAX17616A)
  • PMBusインターフェース
    • リアルタイムの動作状態モニタリング(電圧および電流の指示値)
    • フォルト・レジストリのアクセスと管理
    • デバイスのオン/オフ制御
    • 電流制限モードの選択
    • 起動時の突入電流制限の選択
    • 短時間の過電流制限と時間設定
  • フレキシブルな設計により再利用性を最大限に高め、再認証の必要性を最小限に
    • UVLOとOVLO/OVFBの閾値を調整可能
    • 読み出し精度±2%の帯域幅電流モニタリング、IMON(3A~7A、最大+85ºC)
    • 起動時の突入電流制限を設定可能
    • 設定可能な電流制限フォルト応答:連続モード、自動再試行モード、ラッチオフ・モード
    • ロジック・レベルのイネーブル入力(EN)
    • 保護された外付けn型電界効果トランジスタ(nFET)ゲート・ドライブ
    • パワー・グッド(PGOOD)出力
    • 出力低電圧検出(OUTUV)を設定可能
    • ジャンクション温度モニタリング(TJ
    • サーマル・フォールドバック電流制限
  • ソリューションの実装面積削減
    • 4.5mm x 5.75mm、23ピンFCQFNパッケージ
    • 一般的な保護要件のための内蔵nFET
MAX17616
OV/サージ、UV、逆極性、接地喪失保護機能、PMBusインターフェースを備えた3V~80V、7A電流リミッタ

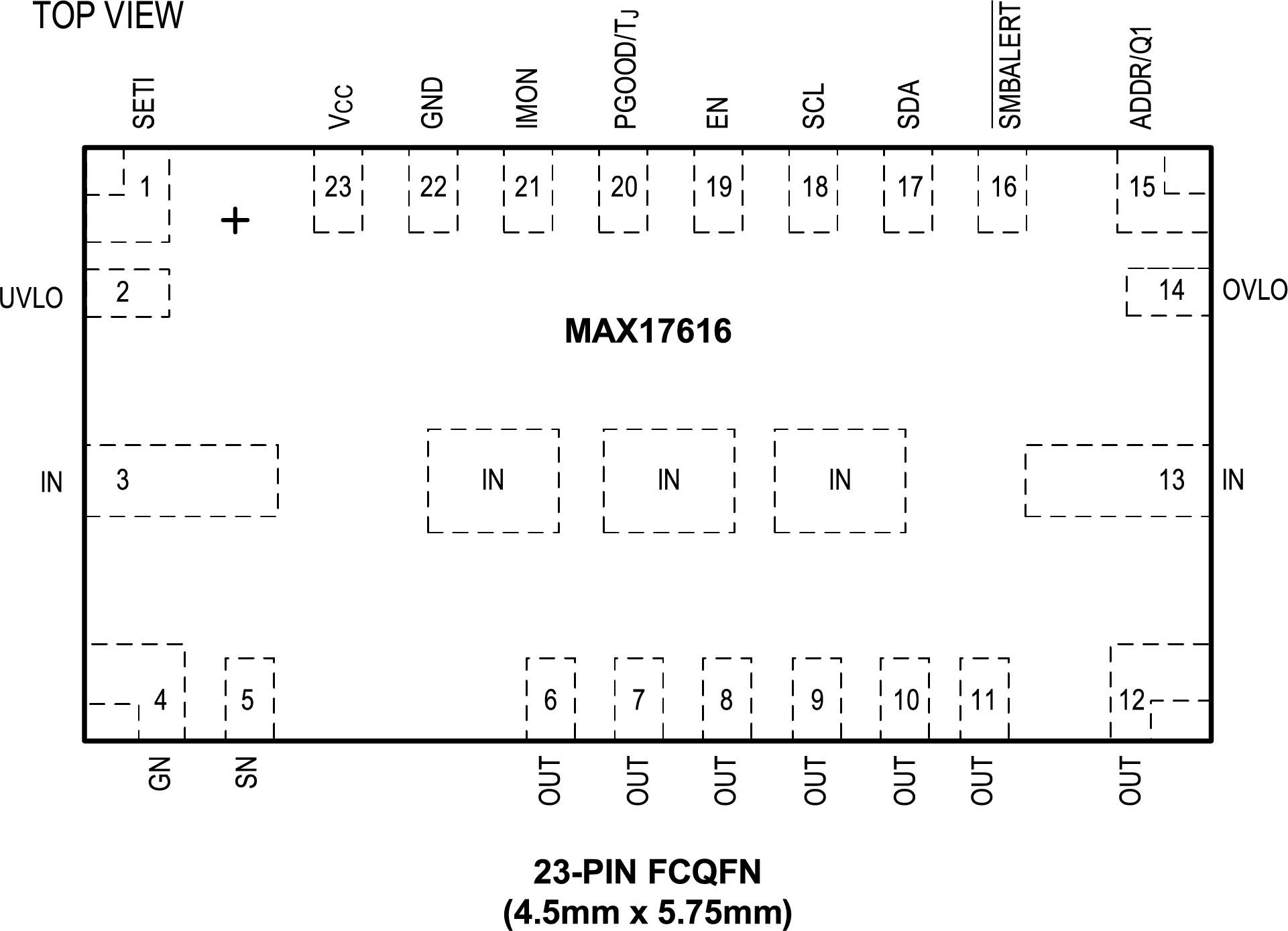

MAX17616/MAX17616A Functional Diagram MAX17616 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント(PSM)製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く

評価用キット

eval board
MAX17616EVKIT

OV、UV、逆極性、接地喪失保護機能、PMBusインターフェースを備えた3V~80V、7A電流リミッタ

機能と利点

  • 入力電圧範囲:3V~80V
    • 逆電流保護FETを使用する場合は3V~75V
  • 高精度(3%)の電流モニタリング
  • 電流制限応答を設定可能
  • 逆電圧/電流の保護
  • 接地喪失保護
  • PMBus機能の設定
  • PMBusテレメトリ・レポート
    • 入力電圧
    • 出力電圧
    • 電流
    • 温度
  • -40℃~+125℃で動作
  • 23ピン、4.5mm x 5.75mm FC2QFNパッケージ

製品詳細

MAX17616EVKIT#評価用回路は、7Aの自動再試行電流制限を備えた動作電圧5V~28V用のMAX17616 eFuseセットアップを備えています。3.3V降圧レギュレータはプルアップとロジックに電圧を供給し、ボード上のインジケータLEDを作動させます。このボードには、DC1613AをコンピュータにUSB接続し、LTPowerPlayにアクセスするためのヘッダーが備わっています。LTPowerPlayは、PMBusの機能を評価する際に役立つGUIを提供します。このボードには、逆導通保護用の追加の外部NチャンネルFETも備わっています。PMBusを簡単に評価するため、このキットに加えてDC1613Aも用意してください。DC1613Aを注文するには、http://www.analog.com/jpにアクセスしてください。DC1613Aの注文について詳しくは、アナログ・デバイセズの担当者にお問い合わせください。

MAX17616EVKIT
OV、UV、逆極性、接地喪失保護機能、PMBusインターフェースを備えた3V~80V、7A電流リミッタ

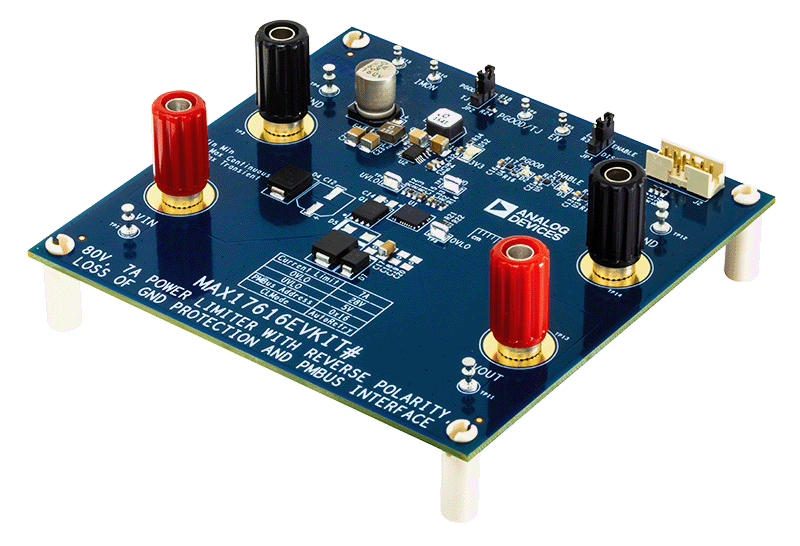

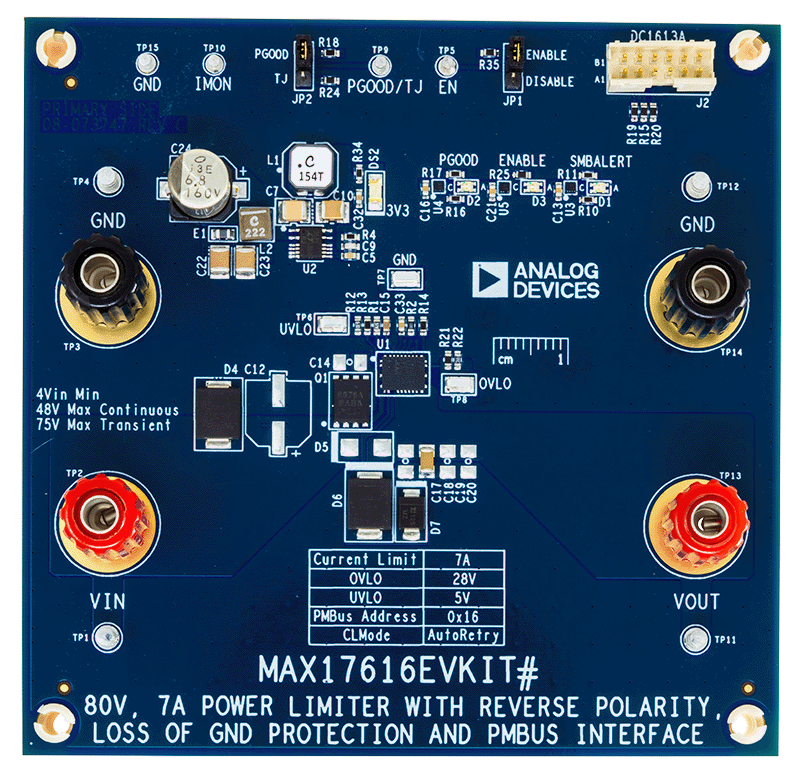

MAX17616EVKIT Board Photo Angle View MAX17616EVKIT Board Photo Top View MAX17616EVKIT Board Photo Bottom View
