MAX14661

製造中

Beyond-the-Rails 16:2マルチプレクサ

1.6Vの低い単一電源レールから±5.5Vのコモンモード信号をマルチプレックス

データシート (Rev. 2) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$4.50
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Beyond-the-Rails技術によってコストと複雑さを低減
    • +1.6V単一電源で±5.5V信号をスイッチング
    • 広い電源範囲：+1.6V～+5.5V
    • 低RON：5.5Ω (typ) (全電源範囲)
  • 柔軟な多重化によって設計の再利用が可能
    • 16:2マトリクススイッチマルチプレクサによって任意の入力端子を任意の組合せでいずれかのコモン端子に接続
    • 各スイッチはI2CまたはSPI経由で個別に制御
    • 設定可能なシャドウレジスタによって同時更新が可能
  • 低歪みスイッチングによってシステム性能を向上
    • 全高調波歪み + ノイズ：0.005% (typ)
    • RON平坦性：2.5mΩ (typ) (全信号範囲)
  • 内蔵の保護によってシステムの信頼性を実現
    • 全AB_およびCOM_端子の±10kV HBM ESD保護(パワーダウン時を含む)
MAX14661
Beyond-the-Rails 16:2マルチプレクサ
MAX14661：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
MAX14661PMB1

MAX14661の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 16:2マトリックススイッチマルチプレクサ
  • 50Ωにインピーダンス制御された信号トレース
  • Pmod™コネクタによって簡便なインタフェースが可能
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • EVキットの内容：MAX14661を含んだペリフェラルモジュール

製品詳細

MAX14661 PMB1ペリフェラルモジュールは、Beyond-the-Rails™ 16:2マルチプレクサのMAX14661を評価するための便利な方法を提供します。全PCB信号トレースは50Ω制御インピーダンスのため、インピーダンス整合が容易です。ICはI2CおよびSPIの両方の設定モードが可能で、SPI/I2C端子によって設定します。

ICの動作の詳細については、MAX14661 ICのデータシートを参照してください。

アプリケーション

  • オーディオ入力選択
  • データ収集
  • I2C信号切替
  • システム診断
MAX14661PMB1
MAX14661の評価キット

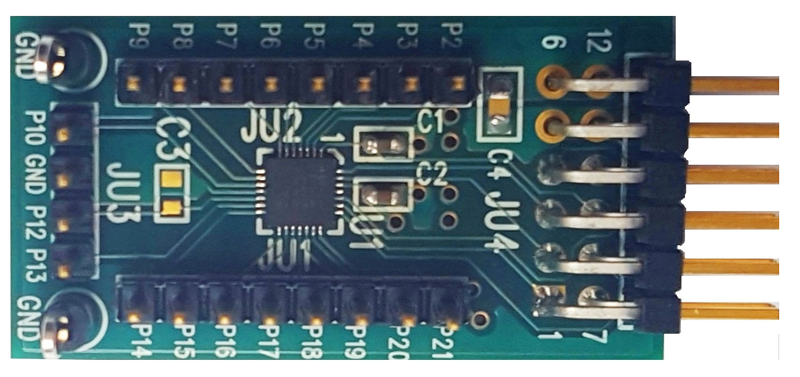

MAX14661PMB1：ボード写真

リファレンス・デザイン

5878fig01
5878fig01
maxrefdes72-birds-eye
MAXREFDES72 Circuits from the Lab®

Pmod Adapter for Arduino Platform

詳細なリファレンス・デザインを表示

機能と利点

Features

  • Arduino® UNO R3 compatible
  • IOREF support for 3.3V or 5V signal levels
  • 2x6 Digilent® Pmod™ compatible interface
  • Supports Pmod types 1, 2, 3, and 4, I2C and nonstandard pinouts
  • Level shifting between Pmod and Arduino pins
  • Precision RTC with integrated MEMS resonator

Applications

  • Prototyping
  • Science fair projects
  • Maker and hobbyist projects
  • Science and electronics education
  • Analog peripheral testing and integration
MAXREFDES72
Pmod Adapter for Arduino Platform
5878fig01
maxrefdes72-birds-eye
