MAX1297

+2.5Vリファレンスおよびパラレルインタフェース付き、265ksps、+3V、6/2チャネル、12ビットADC

超小型、低電力、パラレル出力12ビットADC

データシート (Rev. 3)

Viewing:

製品の詳細

分解能：12ビット、直線性：±0.5 LSB
電源：+3V単一
内部+2.5Vリファレンス
ソフトウェア設定可能なアナログ入力マルチプレクサ
- 6チャネルシングルエンド/3チャネル疑似差動(MAX1295)
- 2チャネルシングルエンド/1チャネル疑似差動(MAX1297)
ユニポーラ/バイポーラアナログ入力をソフトウェア設定可能
低電流：
- 1.9mA (265ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA (シャットダウン)
フルパワー帯域幅が3MHzの内部トラック/ホールド
パラレル12ビットインタフェース
小面積：
- 28ピンQSOP (MAX1295)

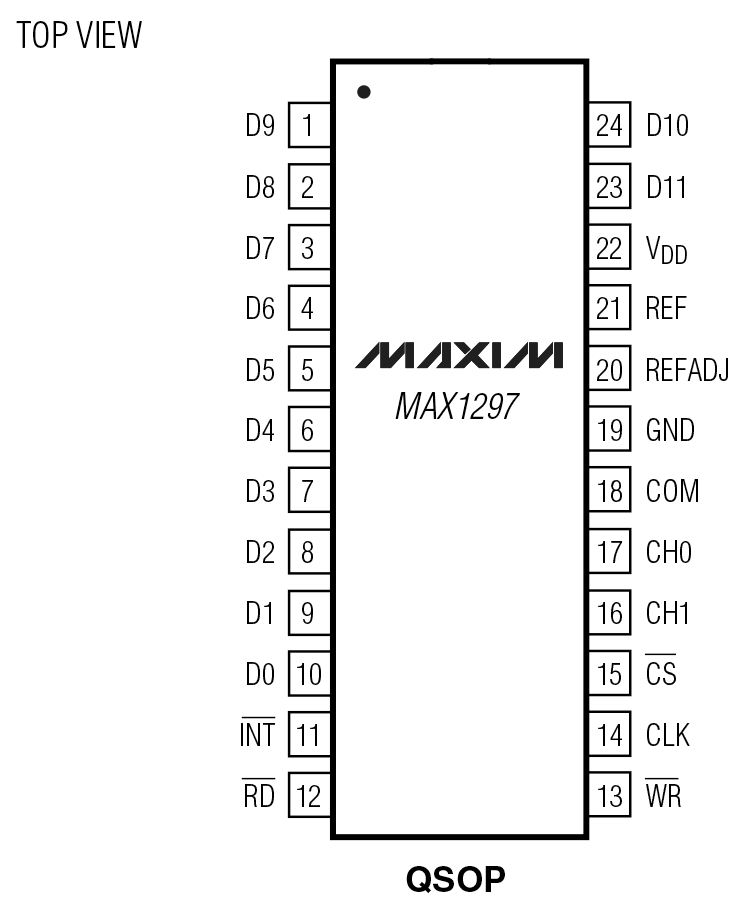

- 24ピンQSOP (MAX1297)

ドキュメント

データシート 2

MAX1295-MAX1297: 265ksps, +3V, 6-/2-Channel, 12-Bit ADCs with +2.5V Reference and Parallel Interface Data Sheet (Rev.3) 04/01/2003

MAX1295-MAX1297_jp: +2.5Vリファレンスおよびパラレルインタフェース付き、265ksps、+3V、6/2チャネル、12ビットADC Data Sheet (Rev.3) 12/29/2003

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
Product 1
MAX1268	最終販売	420ksps、+5V、6/2チャネル、+2.5Vリファレンスおよびパラレルインタフェース付12ビットADC
マルチプレクスA/Dコンバータ 8
MAX1294	最終販売	420ksps、+5V、6/2チャネル、12ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付
MAX1296	製造中	420ksps、+5V、6/2チャネル、12ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付
MAX1291	製造中	250ksps、+3V、8/4チャネル、12ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付

MAX1293	製造中	250ksps、+3V、8/4チャネル、12ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付
MAX196	製造中	6チャネル、マルチレンジ、5V、12ビットDAS、12ビットバスインタフェースおよびフォルト保護付
MAX1264	製造中	400ksps、+5V、8/4チャネル、+2.5Vリファレンスおよびパラレルインタフェース付12ビットADC
MAX1292	製造中	400ksps、+5V、8/4チャネル、12ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付
MAX1267	製造中	265ksps、+3V、6/2チャネル、12ビットADC、+2.5Vリファレンスおよびパラレルインタフェース付
