MAX1215N
ブロードバンドアプリケーション用、1.8V、12ビット、250Msps ADC
高入力周波数で業界最高のSNRおよびSFDR
製品の詳細
- 変換レート：250Msps
- 優れた低ノイズ特性
- SNR = 66.7dB (fIN = 100MHzにおいて)
- SNR = 65.6dB (fIN = 250MHzにおいて)
- 優れたダイナミックレンジ
- SFDR = 84.7dBc (fIN = 100MHzにおいて)
- SFDR = 80dBc (fIN = 250MHzにおいて)
- 1.8Vの単一電源
- 電力損失：886mW (fSAMPLE = 250MspsおよびfIN = 100MHzにおいて)
- トラック/ホールドアンプ内蔵
- 1.25Vの内部バンドギャップリファレンス
- 選択可能な2分周クロック入力内蔵
- データクロック出力付きLVDSディジタル出力
- MAX1215NEVKIT入手可能

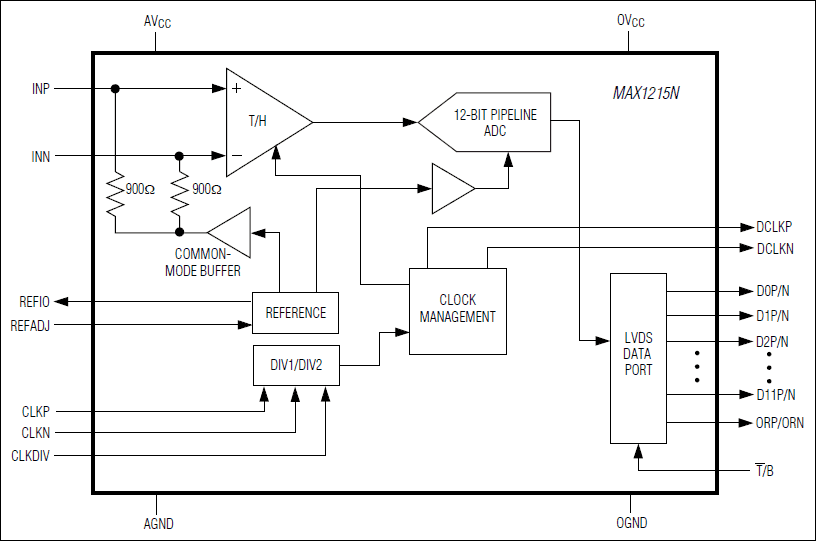

MAX1215Nは、300MHzを上回る高IF周波数で優れたダイナミック性能に最適化された12ビット、250Mspsのモノリシック、アナログ-ディジタルコンバータ(ADC)です。この製品は最高250Mspsの変換レートで動作しますが、消費電力はわずか886mWです。
250Mspsと100MHzの入力周波数で、MAX1215Nは84.7dBcのスプリアスフリーダイナミックレンジ(SFDR)を実現します。66.7dBという優れた信号対ノイズ比(SNR)は、最高250MHzの入力トーンに対し(2dB以内で)フラットに維持されます。このため、この製品は、通信レシーバ、ケーブルヘッドエンドレシーバ、および携帯基地局トランシーバ(BTS)のパワーアンププリディストーションなどの広帯域アプリケーションに最適です。
MAX1215Nは1.8Vの単一電源で動作します。アナログ入力は、AC結合差動、またはシングルエンド動作用に設計されています。また、このADCは最高500MHzのクロック周波数を受け付ける選択可能な2分周クロック回路も内蔵しています。最高の性能を得るには、低電圧差動信号(LVDS)のサンプリングクロックが推奨されます。このコンバータは、2の補数またはオフセットバイナリのデータ形式を選択可能なLVDS対応のディジタル出力を備えています。
MAX1215Nはエクスポーズドパッド(EP)付き68ピンQFNパッケージで提供され、工業用温度範囲(-40℃～+85℃)での動作が保証されています。
ピンコンパチブル、8/10/12ビット高速ADCファミリの全リストは、パラメトリック表を参照してください(English only)。
アプリケーション
- 基地局パワーアンプ線形化
- ケーブルヘッドエンドレシーバ
- 通信テスト機器
- レーダおよび衛星サブシステム
- ワイヤレスおよび有線ブロードバンド通信
