LT6018
LT6018
新規設計に推奨33V超低ノイズ高精度オペアンプ
- 製品モデル
- 8
- 1Ku当たりの価格
- 最低価格：$3.89
Viewing:
製品の詳細
- 超低電圧ノイズ

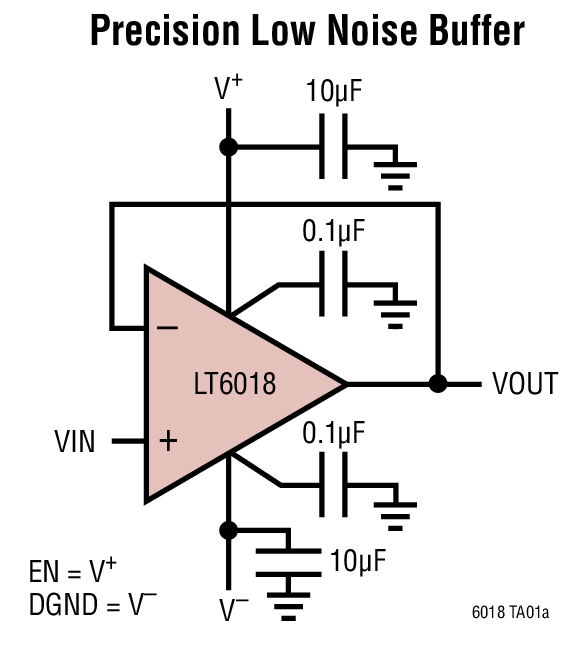

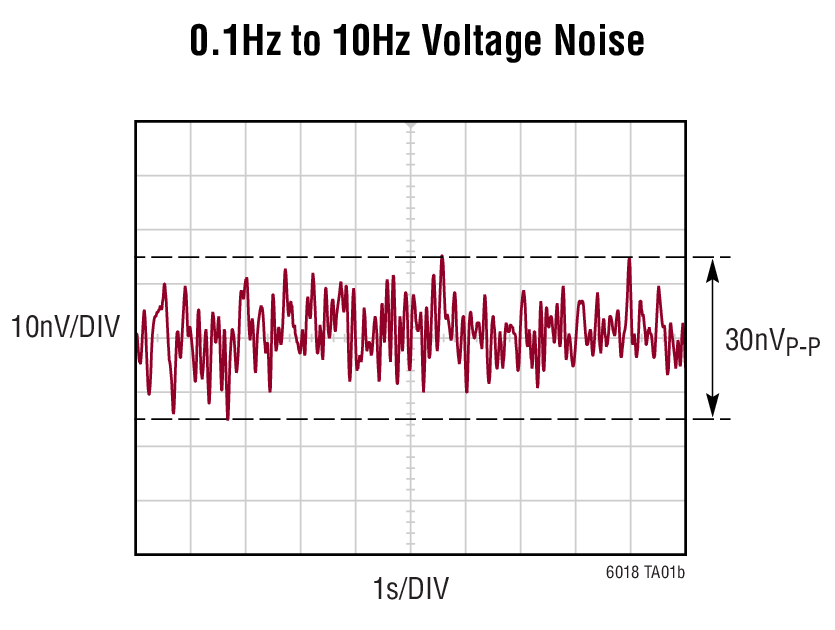

- ノイズが30nVP-Pの範囲：0.1Hz～10Hz
- 1.2nV/ √Hz（標準値、1kHz）
- 最大オフセット電圧：50µV
- 最大オフセット電圧ドリフト：0.5µV/°C
- CMRR：124dB（最小）
- AVOL：132dB（最小）
- スルーレート：30V/μs
- 利得帯域幅積：15MHz
- 広い電源電圧範囲：8V～33V
- 超低THD：–115dB（1kHz）
- 単位利得で安定
- 低消費電力のシャットダウン時電流：6.2µA

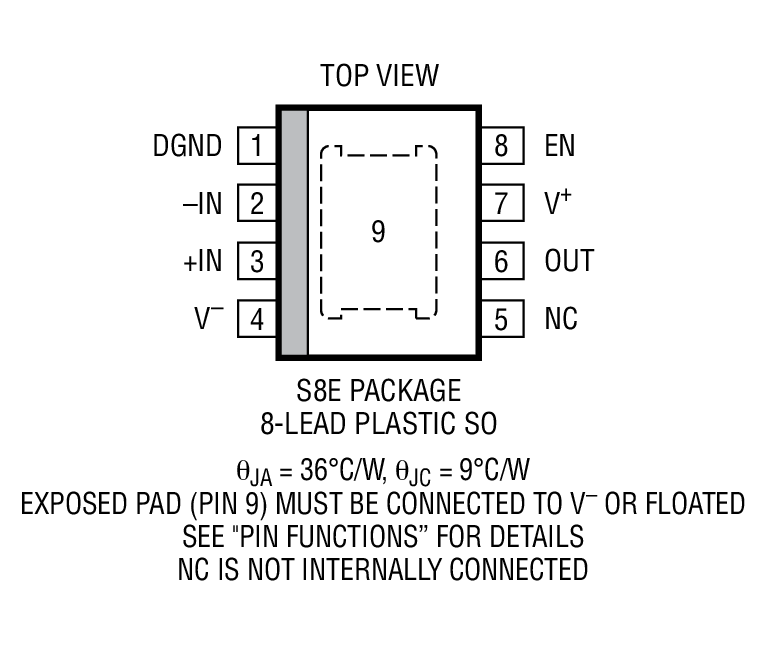

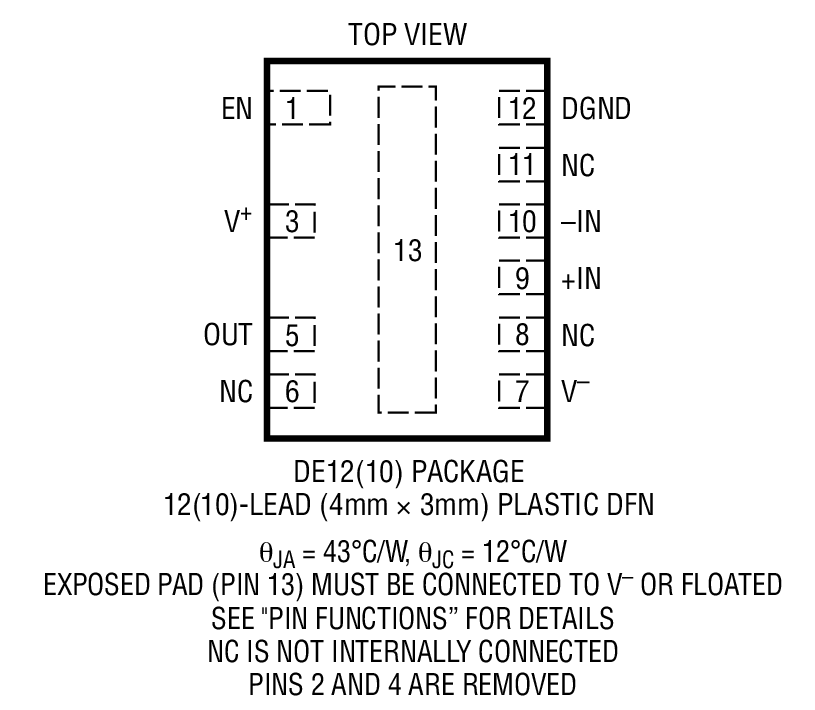

- SOIC-8Eパッケージおよび4mm×3mm 12ピンDFNパッケージ
- ESD耐電圧：4.5kV（HBM）および2kV（CDM）
LT6018は、ノイズ性能の優れた33Vの高精度オペアンプです。0.1Hz～10Hzでのノイズはわずか30nVP-Pなので、LT6018は、1/fノイズがシステム性能に影響するアプリケーション向けの選択肢として群を抜いています。LT6018は、最大オフセット電圧が50μVで最大オフセット電圧ドリフトが0.5μV/°Cという優れたDC性能を備えています。入力オフセット電圧は、全同相入力電圧範囲にわたって低く抑えられており、124dBの最小CMRRを実現します。開ループ利得は標準で142dBなので、デバイスは1ppm未満の直線性を達成することができます。LT6018は、その独自の回路構成により、ノイズやDC精度を損なわずに優れたスルーレートおよびセトリング時間を実現します。
イネーブル・ピンを使用すると、LT6018を低消費電力のシャットダウン・モードにして、標準的な電源電流をわずか6.2μAに低減することができます。また、イネーブル・ピンのリファレンス・ピンも備えているので、外部回路とLT6018の間のインタフェースが簡略化されます。
LT6018は8ピンSOパッケージおよび12ピン4mm×3mm DFNパッケージで供給され、どちらのパッケージにも熱抵抗を低減する露出パッドが組み込まれています。LT6018は–40°C～85°Cおよび–40°C～125°Cの全温度範囲で規定されています。
アプリケーション
- ADCドライバ・アプリケーション
- 低ノイズ高精度信号処理
- 多重化アプリケーション
- DACバッファ
- 高精度データ収集
- アクティブ・フィルタ
- 業務用オーディオ機器
ドキュメント
データシート 2
デザイン・ノート 1
技術記事 2
プレス・リリース 1
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT6018HDE#PBF | 12(10)-Lead DFN (4mm x 3mm w/ EP) | ||
| LT6018HDE#TRPBF | 12(10)-Lead DFN (4mm x 3mm w/ EP) | ||
| LT6018HS8E#PBF | 8-Lead SOIC (Narrow 0.15 Inch w/ EP) | ||
| LT6018HS8E#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch w/ EP) | ||
| LT6018IDE#PBF | 12(10)-Lead DFN (4mm x 3mm w/ EP) | ||
| LT6018IDE#TRPBF | 12(10)-Lead DFN (4mm x 3mm w/ EP) | ||
| LT6018IS8E#PBF | 8-Lead SOIC (Narrow 0.15 Inch w/ EP) | ||
| LT6018IS8E#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch w/ EP) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
LTspice 3
- LT6018/LT1678 Demo Circuit - Instrumentation Amplifier
- LT6018/LT1678 Demo Circuit - Low Impedance Source, High Common Mode Range Amplifier
- LT6018 - Operational Amplifiers (Op Amps), LT6375 - Specialty Amplifiers
下記製品はLTspiceで使用することが出来ます。:
- LT6018
