LT1490A
LT1490A
製造中デュアル/クワッドOver-The-Top マイクロパワー・レール・トゥ・レール入出力オペアンプ
- 製品モデル
- 18
- 1Ku当たりの価格
- 最低価格：$2.15
Viewing:
製品の詳細
- 低入力オフセット電圧：500μV（最大）
- V-から最大10mVの出力振幅
- レール・トゥ・レール入出力
- マイクロパワー：50μA/アンプ（最大）
- Over-The-Top®入力同相範囲は、V+に関係なくV-より44V高い電圧まで
- 3V、5V、および±15V電源で規格
- 高出力電流：20mA
- 出力は10,000pFをドライブ(出力補償要)
- 18Vまでの逆バッテリ保護
- 電源シーケンスの問題なし
- 高電圧利得：1500V/mV
- 高CMRR：98dB
- 位相反転なし
- 利得帯域積：200kHz
- 3mm×3mm×0.8mmの小型DFNパッケージ
LT1490A/LT1491Aは、最大500μVという低い入力オフセット電圧を特長とするデュアル/クワッド・オペアンプです。LT1490A/LT1491Aは、総電圧が2V～44Vのあらゆる単一電源および両電源で動作し、消費電流は1アンプあたりわずか40μAです。これらのアンプは逆電源に対して保護されており、最大18Vの逆電源を印加しても事実上電流を流しません。LT1490A/LT1491Aの入力範囲には両電源レールが含まれ、出力は2つの電源電圧間で振幅します。大部分のマイクロパワー・オペアンプとは異なり、 LT1490A/LT1491Aは重い負荷をドライブできます。レール・トゥ・レール出力は20mAをドライブします。LT1490A/LT1491Aは、オプションの0.22μFおよび150Ωの補償回路を使用すれば、ユニティ・ゲインで安定し、最大10,000pFのあらゆる容量性負荷をドライブ可能です。
LT1490A/LT1491Aは、正電源電圧を超えると高インピーダンスを保持する独自の入力段を備えています。 3V電源動作時でも、入力は44Vの差動電圧および同相電圧を印加できます。内蔵抵抗により、入力が負電源電圧より最大15V低下してもフォールトにならないよう保護されています。V＋に関係なく、入力がV－より15V低い、またはV－より44V高い場合にも、出力は位相反転しません。

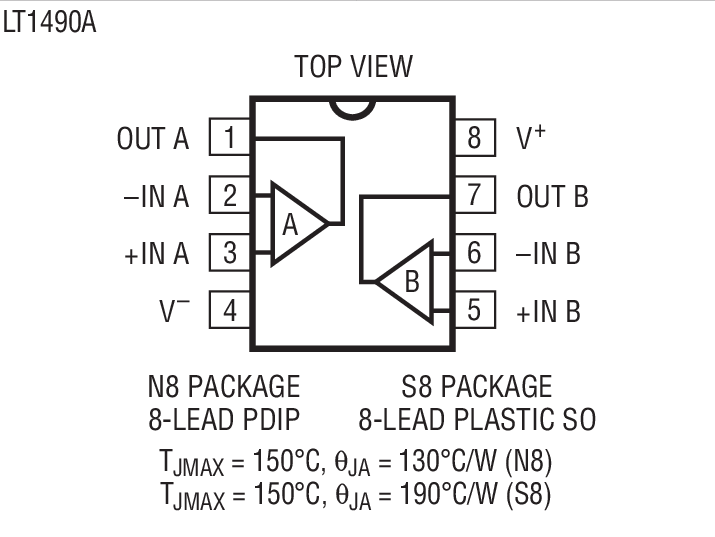

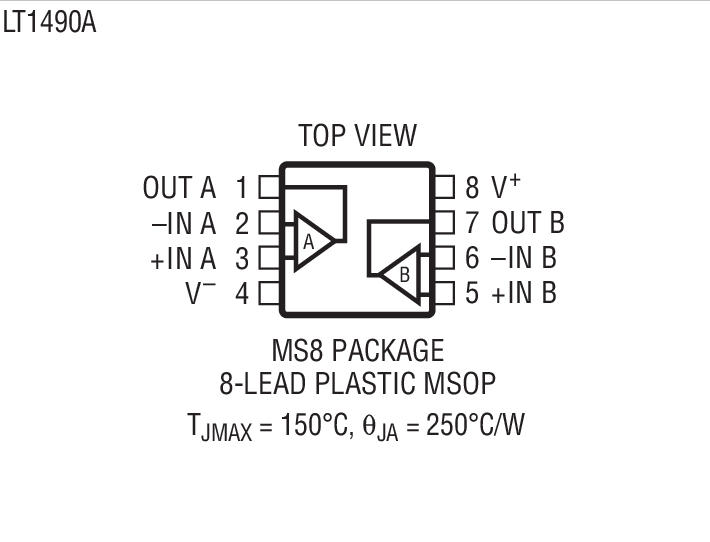

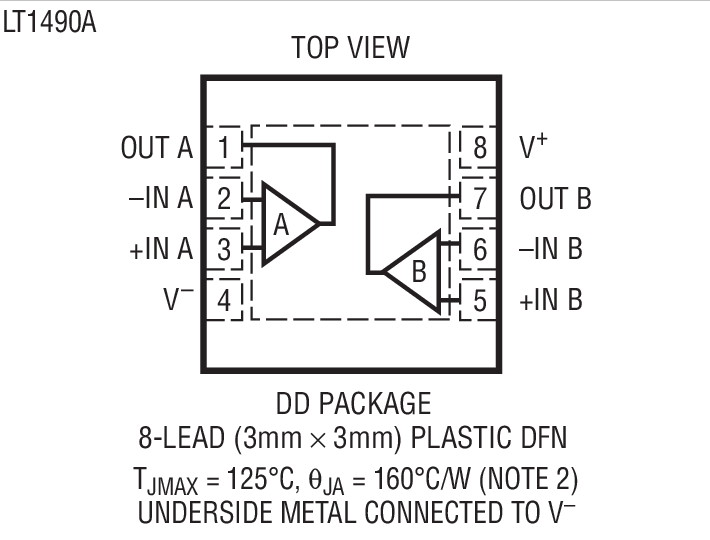

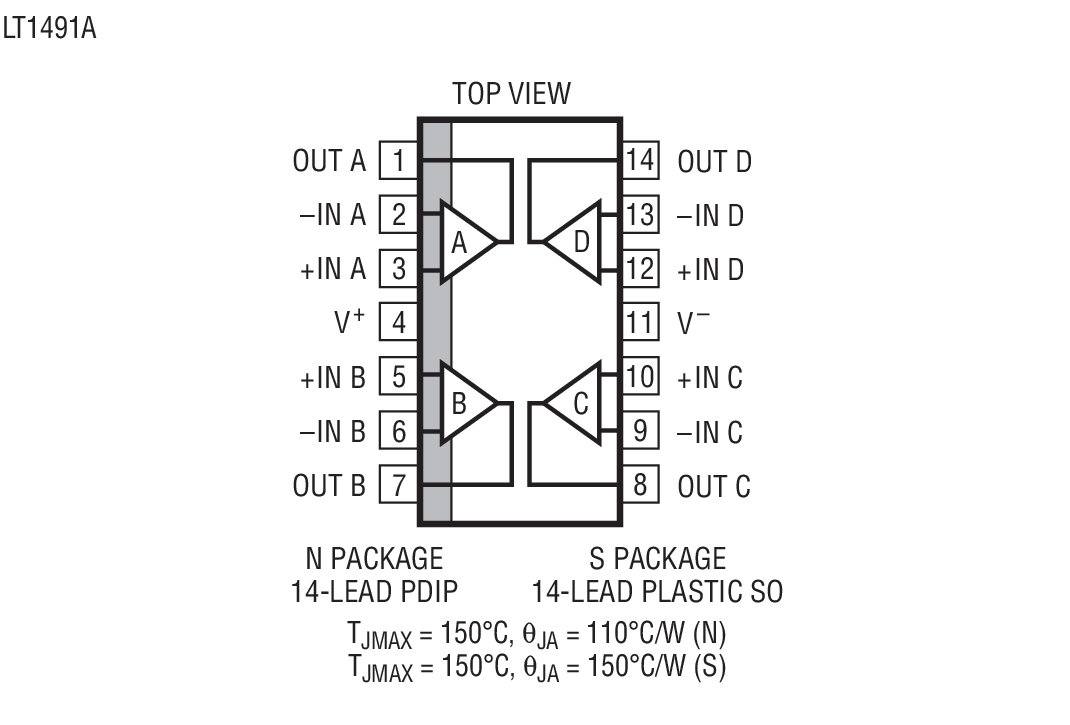

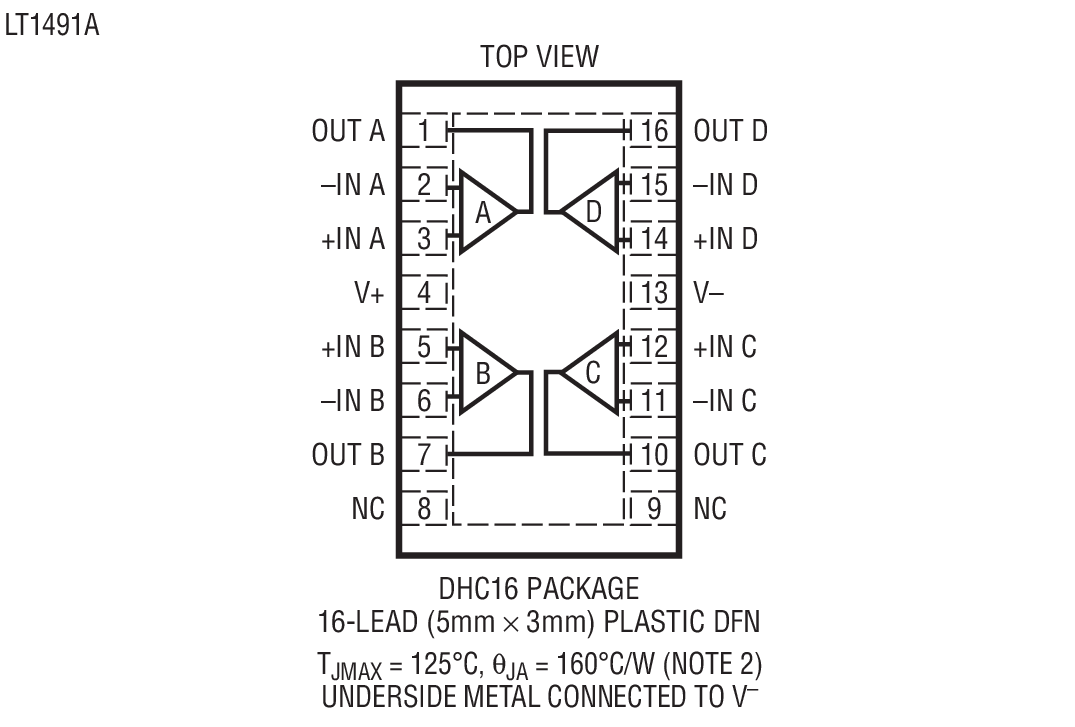

LT1490Aデュアル・オペアンプは、8ピンMSOP、PDIP、およびSOパッケージで供給されます。また、3mm×3mm×0.8mmのデュアル･ファイン･ピッチ･リードレス･パッケージ（DFN）でも供給可能なので、スペースの限られたアプリケーションに最適です。クワッドのLT1491Aは、 14ピンSO、PDIPおよび5mm×3mm×0.8mmDFNパッケージで供給されます。
アプリケーション
- バッテリまたはソーラー駆動システム
- 携帯用計測器
- センサ調整
- 消費電流検知
- バッテリ・モニタ
- マイクロパワー・アクティブ・フィルタ
- 4mA -20mAトランスミッタ
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
製品セレクタ・カード 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1490ACDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT1490ACDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT1490ACMS8#PBF | 8-Lead MSOP | ||
| LT1490ACMS8#TRPBF | 8-Lead MSOP | ||
| LT1490ACN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1490ACS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1490ACS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1490AHMS8#PBF | 8-Lead MSOP | ||
| LT1490AHMS8#TRPBF | 8-Lead MSOP | ||
| LT1490AHS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1490AHS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1490AIDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT1490AIDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LT1490AIMS8#PBF | 8-Lead MSOP | ||
| LT1490AIMS8#TRPBF | 8-Lead MSOP | ||
| LT1490AIN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1490AIS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1490AIS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
| LT1490ACMS8#PBF | 製造中 | |
| LT1490ACMS8#TRPBF | 製造中 | |
| LT1490AHMS8#PBF | 製造中 | |
| LT1490AHMS8#TRPBF | 製造中 | |
| LT1490AIMS8#PBF | 製造中 | |
| LT1490AIMS8#TRPBF | 製造中 | |
|
2 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LT1490ACMS8#PBF | 製造中 | |
| LT1490ACMS8#TRPBF | 製造中 | |
| LT1490AHMS8#PBF | 製造中 | |
| LT1490AHMS8#TRPBF | 製造中 | |
| LT1490AIMS8#PBF | 製造中 | |
| LT1490AIMS8#TRPBF | 製造中 | |
|
10 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LT1490ACN8#PBF | 製造中 | |
| LT1490AIN8#PBF | 製造中 | |
|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LT1490ACN8#PBF | 製造中 | |
| LT1490AIN8#PBF | 製造中 | |
|
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LT1490ACN8#PBF | 製造中 | |
| LT1490AIN8#PBF | 製造中 | |
|
10 8, 2024 - 24_0236 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT1490ACS8#PBF | 製造中 | |
| LT1490ACS8#TRPBF | 製造中 | |
| LT1490AHS8#PBF | 製造中 | |
| LT1490AHS8#TRPBF | 製造中 | |
| LT1490AIS8#PBF | 製造中 | |
| LT1490AIS8#TRPBF | 製造中 | |
|
10 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
| LT1490ACS8#PBF | 製造中 | |
| LT1490ACS8#TRPBF | 製造中 | |
| LT1490AHS8#PBF | 製造中 | |
| LT1490AHS8#TRPBF | 製造中 | |
| LT1490AIS8#PBF | 製造中 | |
| LT1490AIS8#TRPBF | 製造中 | |
|
6 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1490ACS8#PBF | 製造中 | |
| LT1490ACS8#TRPBF | 製造中 | |
| LT1490AHS8#PBF | 製造中 | |
| LT1490AHS8#TRPBF | 製造中 | |
| LT1490AIS8#PBF | 製造中 | |
| LT1490AIS8#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
