ADG2436

新規設計に推奨

0.5Ω R_ONの±15V、+12V、±5V、+5V/–12VデュアルSPDTスイッチ

データシート (Rev. 0)

製品セレクション・テーブル

製品モデル: 1
1Ku当たりの価格: 最低価格：$3.68

Viewing:

製品の詳細

低いオン抵抗（R_ON）値：0.5Ω
大きな連続電流：最大847mA
信号範囲全域でのR_ON平坦性：0.003Ω
THD：1kHzで−108dB
オン抵抗とオン容量間のバランスを改善
- 低いR_ON（0.5Ω）およびC_ON（100pF）

1.8V、3.3V、5Vのロジックに対応
16ピン、4 mm × 4 mm、LFCSP
- ADG1436とピン互換
±15V、+12V、±5V、+5V/−12Vで全てを仕様規定
非対称電源で動作可能
アナログ信号範囲：V_SS～V_DD − 2V

製品モデル: 1
1Ku当たりの価格: 最低価格：$3.68

ドキュメント

データシート 2

ADG2436: 0.5 Ω RON, ±15 V, +12 V, ±5 V, and +5 V/−12 V, Dual SPDT Switch Data Sheet (Rev.0) 07/29/2024

ADG2436: 0.5Ω R_ON の±15V、+12V、±5V、+5V/–12VデュアルSPDT スイッチデータシート (Rev.0) 07/29/2024

ユーザ・ガイド 1

UG-2238: Evaluating the ADG2436, 0.5 Ω R_ON , ± 15 V, +12 V, ±5 V, and +5 V/−12 V, Dual SPDT Switch (Rev.0) 07/29/2024

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADG2436BCPZ-REEL7	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
LCD/CCD/OLED バイアス 1
LT3463	製造中	ショットキー・ダイオード内蔵のデュアル・マイクロパワーDC/DCコンバータ
正電圧のリニア電圧レギュレータ（LDO） 1
ADP7142	新規設計に推奨	40V、200mA、低ノイズ、CMOS LDOリニア電圧レギュレータ
負電圧のリニア電圧レギュレータ（LDO） 1
ADP7182	新規設計に推奨	リニア・レギュレータ、－28 V / − 200 mA、低ノイズ

製品モデル	製品ライフサイクル	詳細
ADG1436	製造中	SPDTスイッチ、デュアル、1.5Ωのオン抵抗、±15V/12V/±5V、iCMOS^®

ツールおよびシミュレーション

IBISモデル 1

ADG2436 IBIS Model

評価用キット

ADG2436（0.5Ω RON、±15V、+12V、±5V、+5V/–12V、デュアルSPDTスイッチ）の性能評価

今すぐ購入詳細を表示

機能と利点

低いオン抵抗（R_ON）値：0.5Ω
大きな連続電流：最大847mA
信号範囲全域でのR_ON平坦性：0.003Ω
オン抵抗とオン容量間のバランスを改善
1.8Vロジックとの互換性
16ピン、4mm × 4mm、LFCSP
ADG1436 とピン互換
±15V、+12V、±5V、および+5V/–12Vの電源で仕様規定
非対称な電源で動作
アナログ信号範囲：V_SS～V_DD − 2V

製品詳細

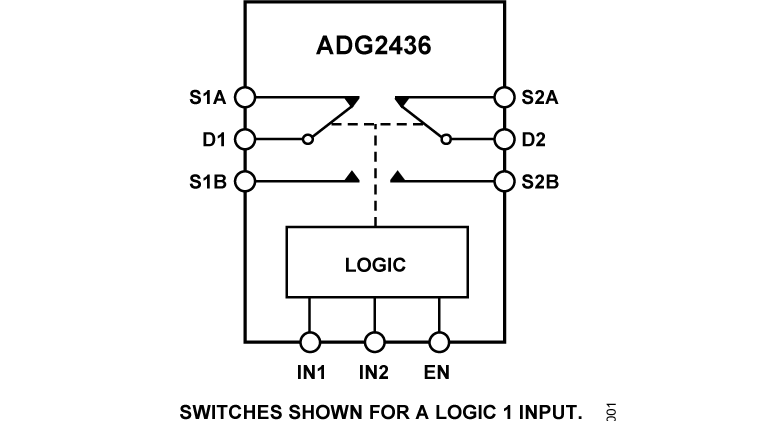

EVAL-ADG2436EBZはADG2436用の評価用ボードです。ADG2436には、2つの独立した単極双投（SPDT）スイッチが含まれています。EN入力を使用して、すべてのスイッチをディスエーブルします。マルチプレクサ・アプリケーションで使用する場合、両方のスイッチがブレーク・ビフォア・メークのスイッチング動作を行います。各チャンネルをオンにすると、双方向に均一に信号が伝達されます。また、各スイッチの入力信号範囲はV_SS～V_DD − 2Vとなります。スイッチがディスエーブルのとき、電源電圧までの信号レベルがブロックされます。デジタル入力は5V、3.3V、1.8Vロジック入力と互換性があり、個別のデジタル・ロジック電源ピンは必要ありません。オン抵抗のプロファイルは、アナログ入力の範囲全体にわたって極めて平坦であり、オーディオ信号の切替え時に優れた直線性と低歪みを維持します。

EVAL-ADG2436EBZ評価用ボードを図1に示します。ADG2436はこの評価用ボードの中央に配置されており、ソースと各ドレイン・ピンに接続するためのワイヤ・スクリュー端子が用意されています。3つのスクリュー端子が本デバイスに電力を供給します。4番目の端子は、必要な場合に一定のデジタル・ロジック電源電圧を提供します。または、ボード上のADP7142からデジタル・ロジック電源電圧を供給することもできます。

ADG2436の完全な仕様は、アナログ・デバイセズから入手できるADG2436のデータシートに記載されています。EVAL-ADG2436EBZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADG2436のデータシートを参照してください。
