ADE7903

製造中

A/Dコンバータ、3チャンネル、Σ-Δ型、SPI付き

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.93
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 1個（ADE7903）の24ビット、Σ-Δ型A/Dコンバータ（3個のADE7912 / ADE7913 ADCと同時サンプリング）
  • オンチップ温度センサー
  • 4線式SPIシリアル・インターフェース
  • 独立した24ビットΣ-Δ ADC
  • 最大4個のADE7903とADE7912 / ADE7913製品を1個の水晶又は外部クロックからのクロックで駆動可能。
  • 複数のADE7903とADE7912 / ADE7913製品の同期が可能。
  • 電流用チャンネルのピーク入力範囲：±31.25mV
  • 電圧用チャンネルのピーク入力範囲：±500mV
  • 3.3V単電源
  • 20ピン・ワイド・ボディSOIC
  • 動作温度：－40℃～＋85℃
ADE7903
A/Dコンバータ、3チャンネル、Σ-Δ型、SPI付き
ADE7903 Typical Application Diagram ADE7903 Functional Block Diagram ADE7903 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADE9103
新規設計に推奨 SPIを使用した絶縁型シグマデルタADC
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1

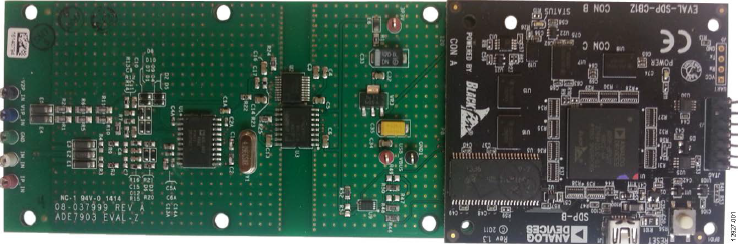

EVAL-ADE7903

ADE7903 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for ADE7903
  • PC control in conjunction with the EVAL-SDP-CB1Z system demonstration platform (SDP-B)
  • PC software for control and data analysis (time and frequency domain)
  • Standalone capability

製品詳細

The EVAL-ADE7903EBZ evaluation kit includes the evaluation board, which along with the EVAL-SDP-CB1Z SDP-B board, allows users to evaluate the performance of the ADE7903 Σ-Δ ADC in a context very close to an actual single-phase meter implementation. There is an isolated version of the ADE7903 Σ-Δ ADC available, the ADE7913; to evaluate the isolated Σ-Δ ADC, use the ADE7913 evaluation kit (order separately from Analog Devices, Inc.). Evaluation software written in LabVIEW® provides access to the registers of the ADE7903 using a PC interface.


Full specifications on the ADE7903 are available in the product data sheet, which should be consulted in conjunction with this user guide when using this evaluation board.
EVAL-ADE7903
ADE7903 Evaluation Board
EVAL-ADE7903
