AD8460
AD8460
新規設計に推奨14ビット高速DACを内蔵した110V高電圧、1A大電流、任意波形発生器
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$50.00
Viewing:
製品の詳細
- 広い高電圧供給範囲:±12V~±55V
- 高出力能力
- 出力電圧範囲:最大±40V
- 高出力の電流駆動:1A連続
- 高スルー・レート:1000pFの負荷に対して1800V/μs以上
- 大信号の帯域幅:1MHz
- 豊富なプログラミングと診断機能
- 14ビット分解能の任意波形生成(AWG)モード
- 16レベルのアナログ・パターン生成(APG)モード
- デジタル的にプログラマブルな電流、電圧、サーマル・フォルトの監視と保護
- シャットダウン・モードを備えたプログラマブルな供給電流
- デザインイン・フレンドリー
- 外部補償とスルー制御によって容量性負荷を無制限に駆動
- パッケージ:80ピン、12mm x 12mm TQFP
- 取付け式ヒートシンク用にEPADが上向きに配置されたパッケージ
- 動作温度範囲:−40°C~+85°C
AD8460は、「ビット・イン、パワー・アウト」の高電圧、高出力、高速ドライバです。容量性負荷に対する高電圧(最大±40V)での大きな出力電流(最大±1A)と高いスルー・レート(最大±1800V/μs)に最適化されています。14ビット高速DAC、高電圧、高出力電流(HV-HI)アナログ・ドライバ、故障モニタリング、保護回路を組み合わせたAD8460は、任意波形生成(AWG)、プログラマブル電源、高電圧の自動試験装置(ATE)など、高出力のアプリケーションに最適です。
アナログ・デバイセズが独自に開発した高電圧BCDMOSプロセス、革新的な高電圧アーキテクチャ、熱強化型パッケージが、この高性能なドライバを可能にしています。デジタル・エンジンには、ユーザ設定可能な機能、例えば、デジタル入力のモード、プログラマブル電源電流、故障モニタリングのほか、出力電流、出力電圧、ジャンクション温度に対するプログラマブルな保護設定が実装されています。アナログ機能によって機能性が拡張されています。例えば、無制限の容量性負荷駆動、プログラマブルなシャットダウン遅延、フルスケール調整が外部補償によって可能になります。AD8460は±55Vまでの高電圧両電源と5Vの単一低電圧電源で動作します。
アプリケーション
- 自動試験装置(ATE)
- ディスプレイ・パネルの形成とテスト
- ピエゾ素子ドライバ
- プログラマブル電源
ドキュメント
データシート 2

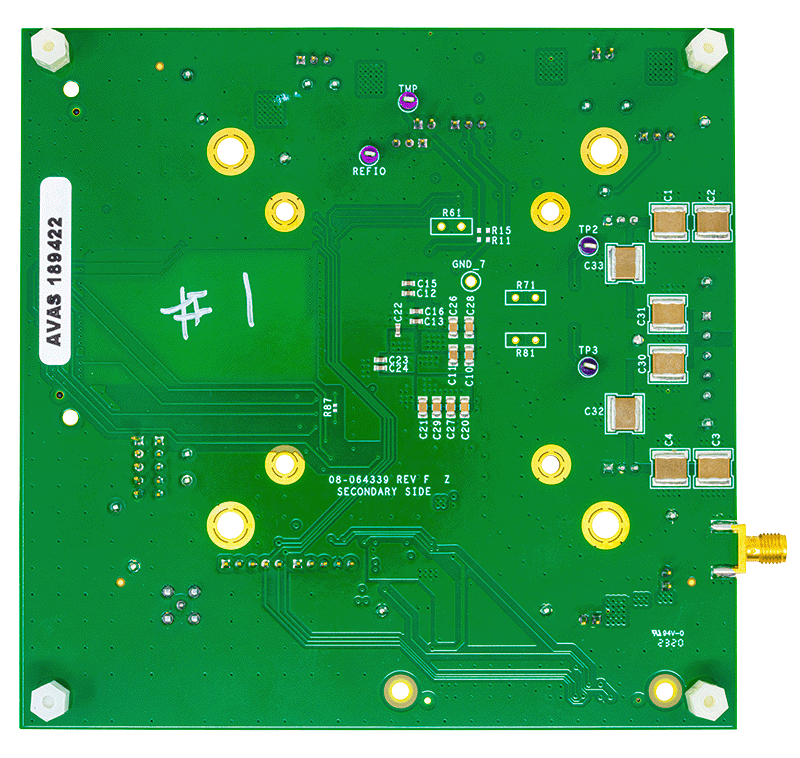

ユーザ・ガイド 2
ビデオ 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD8460BSVZ | 80-Lead TQFP (12mm x 12mm w/ EP) | ||
AD8460BSVZ-RL | 80-Lead TQFP (12mm x 12mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- AD8460
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
