AD8231

製造中

計装アンプ、ゼロドリフト、デジタル設定可能

データシート (Rev. F)
製品セレクション・テーブル
製品モデル
5
1Ku当たりの価格
最低価格：$2.01
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • デジタルまたはピンによるゲイン設定
    • G＝1、2、4、8、16、32、64、128
  • 温度範囲－40℃～＋125℃で仕様化、
    • 最大入力オフセット電圧ドリフト：50nV/℃、
    • 最大ゲイン・ドリフト：10ppm/℃
  • 優れたDC性能
    • 80dBの最小CMR、G＝1、
    • 最大入力オフセット電圧：15μV、
    • 最大バイアス電流：500pA、
    • ノイズ：0.7μV p-p（0.1～10Hz）
  • 詳細はデータシートをご参照ください。
AD8231-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
  • AD8231-EPのデータシート（pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲：−55°C ～+125°C
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN（製品変更通知）を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号：V62/12646
AD8231
計装アンプ、ゼロドリフト、デジタル設定可能
AD8231 Functional Block Diagram AD8231 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 4

アプリケーション・ノート 1

技術記事 2

評価用設計ファイル 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • AD8231

計装アンプ用ダイヤモンド・プロット・ツール

ダイヤモンド・プロット・ツールは、アナログ・デバイセズの計装アンプのための出力電圧範囲と入力同相電圧に関するグラフ（ダイヤモンド・プロットとも呼ばれる）を生成するウェブ・アプリケーションです。グラフは設定によって異なります。このツールでは、電源電圧、ゲイン、入力信号範囲などのユーザー入力に基づいて飽和を検出し、その入力信号が計測範囲内となり、設定が有効となる計装アンプを選択して推奨します。飽和を防ぎ、設計に最適な計装アンプを探し出し、開発時間を短縮することができます。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD8231

AD8231 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The AD8231-EVALZ has two AD8231s mounted on it. Z1 is the AD8231 on the left side of the board. It is configured to allow access of the in-amp and op amp separately. Z2 is the AD8231 on the right side of the board. It is set up as a differential output configuration. See AD8231-EVALZ data sheet for complete instruction.
EVAL-AD8231
AD8231 Evaluation Board

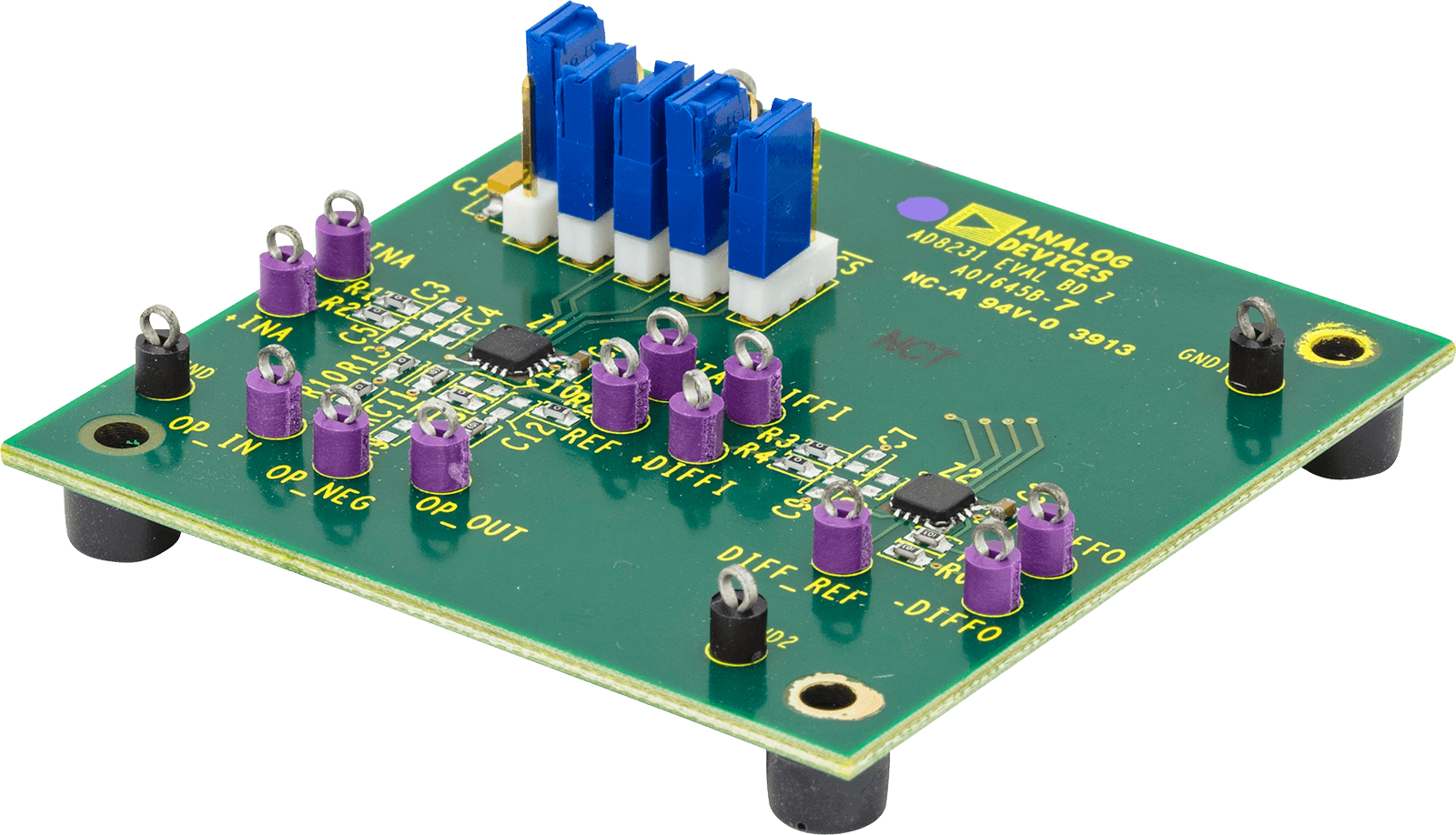

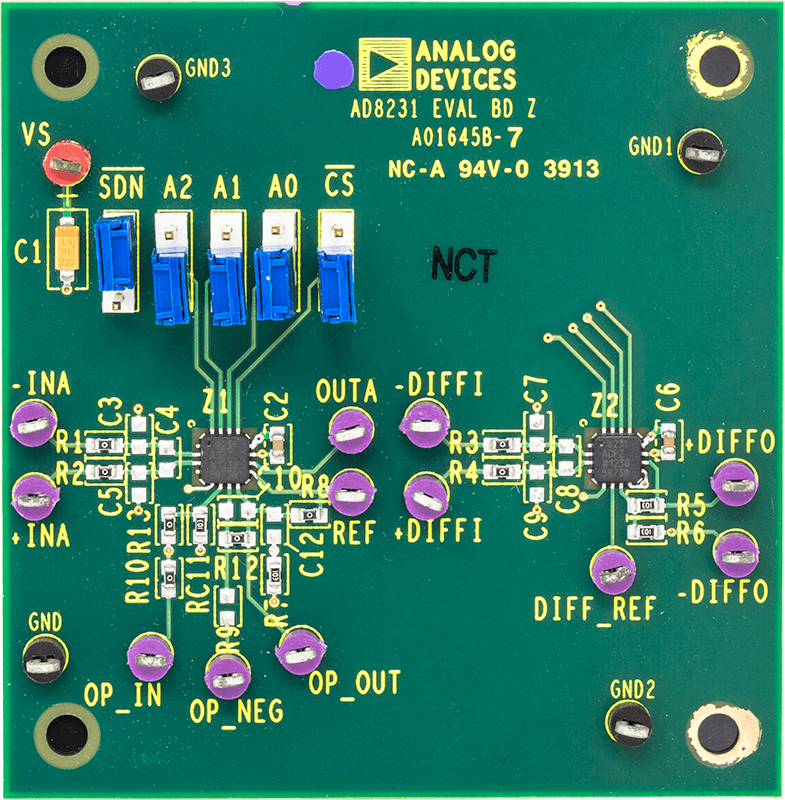

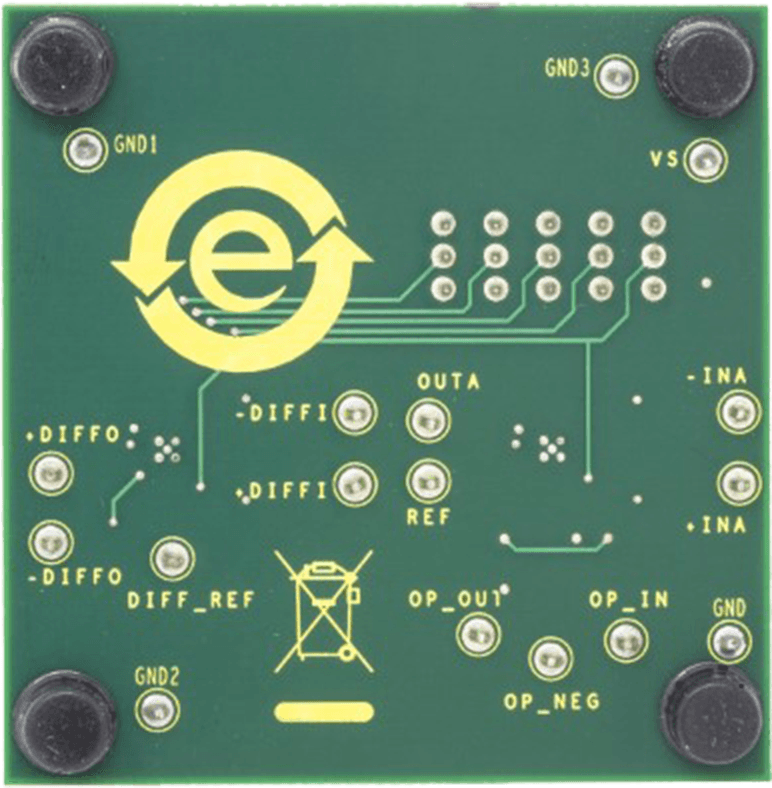

AD8231 evaluation board (angle) AD8231 evaluation board (bottom) AD8231 evaluation board (top)
