AD737
製造中真のRMS／DC変換IC、低消費電力、低価格
- 製品モデル
- 9
- 1Ku当たりの価格
- 最低価格：$5.78
製品の詳細
- 次の値を計算：
真のRMS値計算
整流平均値
絶対値計算 - 入力フルスケール：200mV（大入力は減衰器使用）
- 3½桁CMOS A/Dコンバータと直接接続可能
- 高入力インピーダンス：1012Ω
- 低入力バイアス電流：25pA（max）
- 高精度：±0.2mV ±0.3％の読み取り誤差
- 最大クレスト係数5までの信号のRMS値
- 広い電源電圧範囲：±2.8V、
－3.2V～±16.5V - 低消費電力：25μA（typ）スタンバイ時電流
- 外部でのトリミングなしで仕様の精度が確保
- より汎用な、バッファ電圧出力を持ったAD736も参照してください。
AD737は、低消費電力で高精度の真のモノリシックRMS／DC変換器です。レーザ・トリミングによって、正弦波入力で最大読取り誤差が±0.2mV ±0.3％になっています。さらに、高精度を保ちながら、可変デューティ・サイクルのパルスやトライアック（位相）制御の正弦波など広範囲の入力波形を測定できます。低価格で物理的にも小さいこのコンバータは、多くのアプリケーションで非RMSの「高精度整流器」の性能を向上するのに適しています。非RMSの高精度整流器と比較して、AD737は同等もしくはこれより低いコストで高い精度を提供します。
AD737は、ACおよびDCの入力電圧のどちらのRMS値も計算できます。外付けコンデンサを1つ追加すれば、AC結合でも動作します。このモードでは、温度や電源電圧の変動にかかわらず、100μV rms以下の入力信号レベルを処理できます。入力波形のクレスト・ファクタが1～3あるいはフルスケール入力レベルの2.5％以下の場合、高精度を維持します。
AD737は出力バッファ・アンプを備えていないため、出力端で発生するDCオフセット誤差が大幅に低減します。このため、ハイ・インピーダンス入力のA/Dコンバータに最適です。
160μAの消費電流しか必要としないため、AD737はポータブル・マルチメータなどのバッテリ駆動アプリケーション用に最適です。パワーダウン・モードのスタンバイ電流は25μA（typ）です。
AD737は高Z（1012Ω）と低Zの2つの信号入力用端子を選択できます。1つは高ソース・インビーダンス入力の減衰器に接続する高Z・FET入力端子で、もう1つは、最小電源電圧±2.5Vから動作可能で0.9Vのrms電圧を測定できる低インピーダンス（8kΩ）の入力端子です。2つの入力端子は、シングルまたは差動のいずれでも使用できます。
AD737は、10kHzを超える帯域幅で読取り誤差1％を達成し、入力振幅範囲は20～200mV rmsで、消費電力はわずか0.72mWです。
AD737には2つの性能グレードがあります。AD737JグレードとAD737Kグレードは、0～70℃の商用温度範囲で動作します。AD737JR-5は±2.5V dcの電源電圧でテストされています。AD737Aグレードは、－40～＋85℃の工業用温度範囲で動作します。AD737は、PDIP、SOIC_Nの2つの低価格8ピン・パッケージで提供しています。
製品ハイライト
- いろいろな入力信号の整流平均値、絶対値、あるいは真のrms値の計算が可能
- わずか1つの外付け部品（平均用コンデンサ）でAD737は真のrms値計測が可能
- スタンバイ時の消費電力が125μWであるため、バッテリ駆動のアプリケーションに最適
ドキュメント
データシート 2
アプリケーション・ノート 1
技術記事 1
よく聞かれる質問 1
テクニカル・ブック 2
珍問／難問集 2

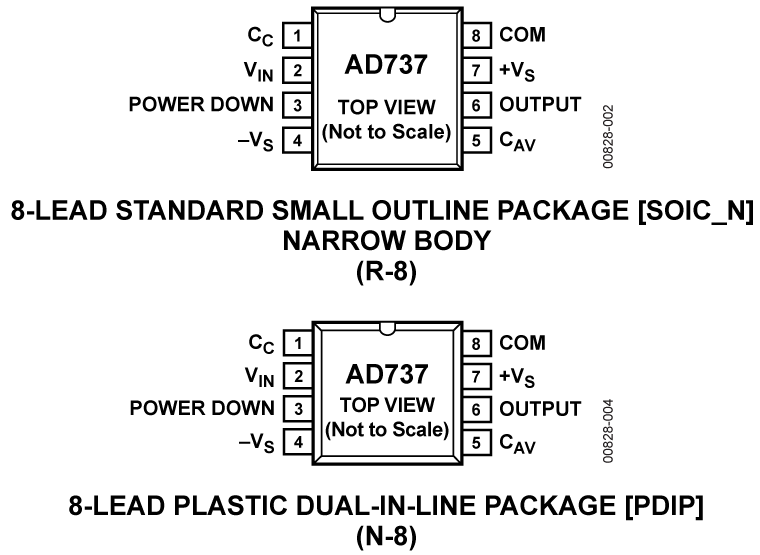

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD737ARZ | 8-Lead SOIC | ||
| AD737JNZ | 8-Lead PDIP | ||
| AD737JRZ | 8-Lead SOIC | ||
| AD737JRZ-5 | 8-Lead SOIC | ||
| AD737JRZ-5-R7 | 8-Lead SOIC | ||
| AD737JRZ-5-RL | 8-Lead SOIC | ||
| AD737JRZ-R7 | 8-Lead SOIC | ||
| AD737JRZ-RL | 8-Lead SOIC | ||
| AD737KRZ-R7 | 8-Lead SOIC |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
8 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| AD737JNZ | 製造中 | |
