AD5405
製造中12ビットDAC、デュアル、広帯域幅、乗算型、4象限抵抗およびパラレル・インターフェース付き
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格:$6.23
製品の詳細
- 10 MHzの乗算帯域幅
- フレキシブルな出力範囲設定を可能にするオンチップの4象限抵抗
- ±1 LSBの積分非直線性(INL)
- 40ピンのLFCSPパッケージ
- +2.5~+5.5 Vの電源動作
- ±10 Vの電圧リファレンス入力
- 21.3 MSPSの更新レート
- -40~+125℃の拡張温度範囲
- 単調増加性を保証
- 4象限乗算
- パワーオン・リセット
- 0.5μA(typ)の消費電流
- 読出し機能

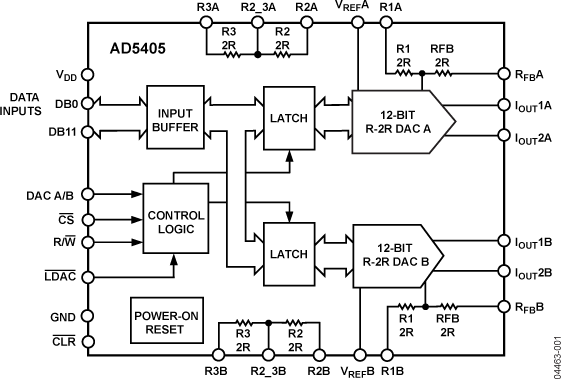

AD5405は、デュアルCMOS12ビットの電流出力D/Aコンバータ(DAC)です。
このデバイスは+2.5~5.5Vの電圧範囲の電源で動作するため、バッテリ駆動アプリケーションやその他多くのアプリケーションに最適です。
外部からのリファレンス入力電圧(VREF)によって、フルスケール出力電流が決まります。集積化されているフィードバック抵抗(RFB)は温度トラッキングが優れており、外付けの高精度電流/電圧変換アンプと組み合わせて、フルスケール電圧を出力します。また、バイポーラ動作およびその他の設定モードに必要なすべての4象限抵抗も内蔵されています。
このDACはリード・バック機能を備えており、DBピンを使用してDACレジスタのデータ内容を読み出すことができます。パワーアップ時に、内部のレジスタとラッチにゼロがロードされ、DAC出力がゼロ・スケールに設定されます。
CMOSサブミクロン・プロセスで製造されているため、AD5405には優れた4象限乗算特性があり、最大10MHzの大信号乗算帯域幅特性が得られます。
AD5405は、サイズが6mm×6mmの40ピンLFCSPパッケージで提供しています。
ドキュメント
データシート 1
アプリケーション・ノート 5
よく聞かれる質問 1
ソリューション・カタログ 2

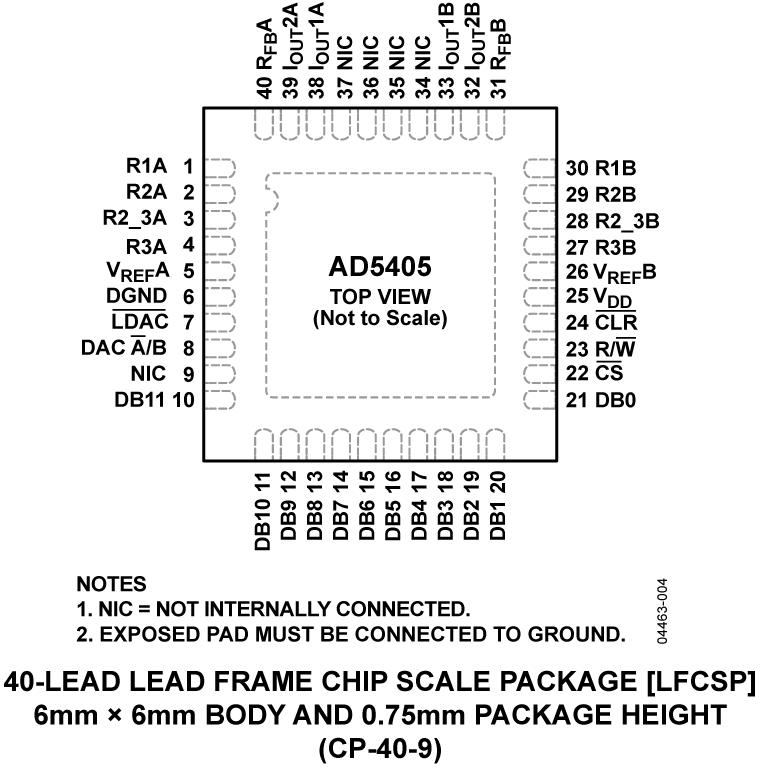

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD5405YCPZ | 40-Lead LFCSP (6mm x 6mm w/ EP) | ||
AD5405YCPZ-REEL | 40-Lead LFCSP (6mm x 6mm w/ EP) | ||
AD5405YCPZ-REEL7 | 40-Lead LFCSP (6mm x 6mm w/ EP) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
4 29, 2015 - 14_0049 Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines |
||
AD5405YCPZ | 製造中 | |
AD5405YCPZ-REEL | 製造中 | |
AD5405YCPZ-REEL7 | 製造中 | |
2 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland. |
||
AD5405YCPZ | 製造中 | |
AD5405YCPZ-REEL | 製造中 |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
