LT7184S

新規設計に推奨

Dual Channel 9A, 16V PolyPhase Step-Down Silent Switcher 2 with Digital Power System Management

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$5.94
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Silent Switcher® 2 Architecture: Enables Compact, Efficient, Low EMI Solution
  • PMBus/I2C Serial Interface
    • Telemetry Read Back Includes: VOUT, IOUT, VIN, Die Temperature, Faults
    • Programmable Voltage, Current Limit, Digital Soft-Start/Stop, Sequencing, UV/OV, Phase, Frequency (up to 4MHz), Loop Compensation
    • Integrated EEPROM with Fault Event Log
  • Set Key Parameters with Configuration Resistors for Operation without Programming
  • ±0.25% Output Voltage Accuracy over Temperature from 0.6V to 1.375V
  • PolyPhase® Load Sharing for up to Eight Phases
  • Wide VIN Range: Down to 2.9V, or 1.5V with EXTVCC up to 16V
  • Over 94% Peak Efficiency at 1MHz, 12VIN to 3.3VOUT
  • VOUT Range: 0.4V to 5.5V (up to 85% x VIN);
  • Differential Remote VOUT Sense
  • External Frequency Synchronization
  • 36-Lead (4mm x 5mm) LQFN Package
LT7184S
Dual Channel 9A, 16V PolyPhase Step-Down Silent Switcher 2 with Digital Power System Management

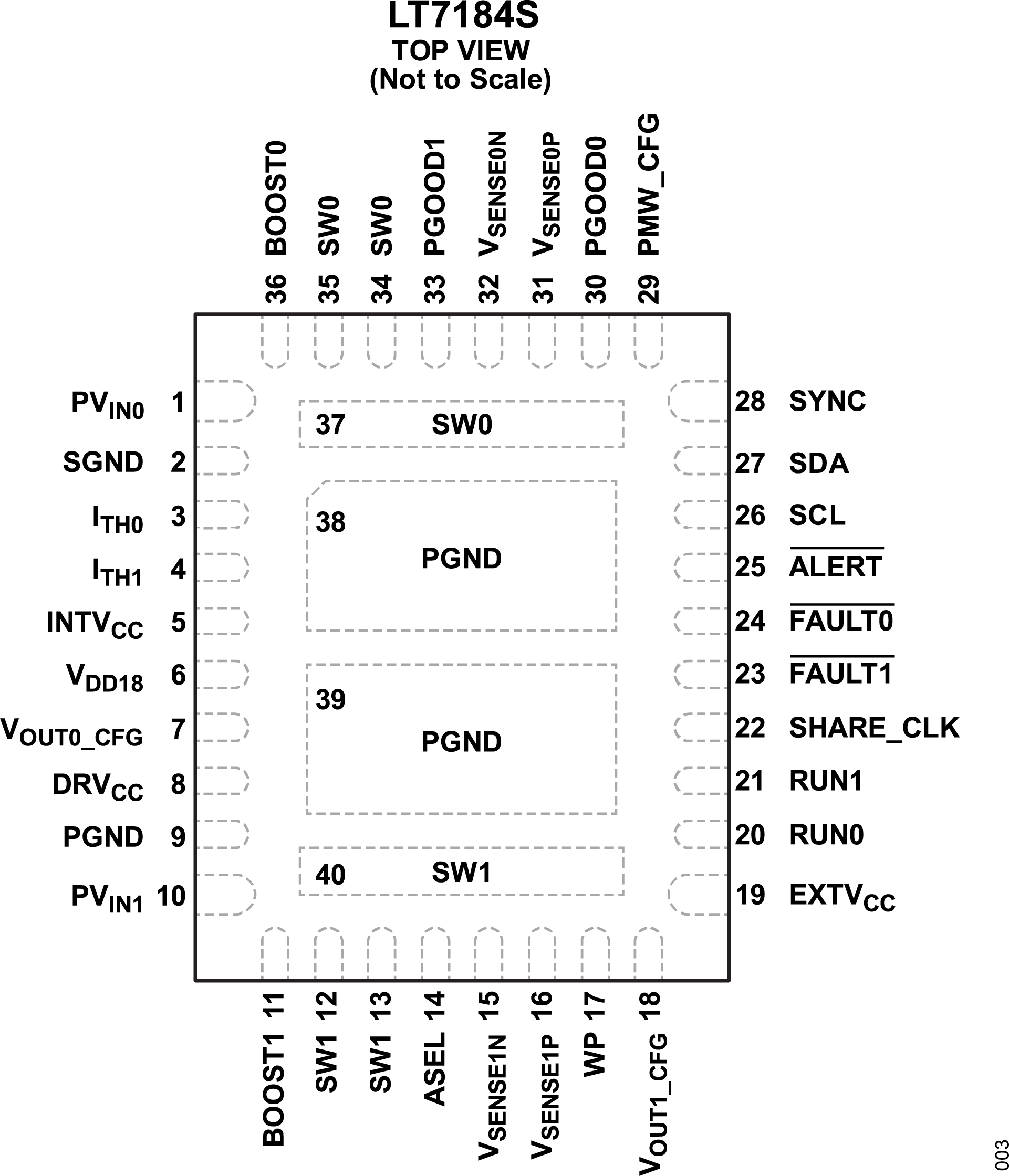

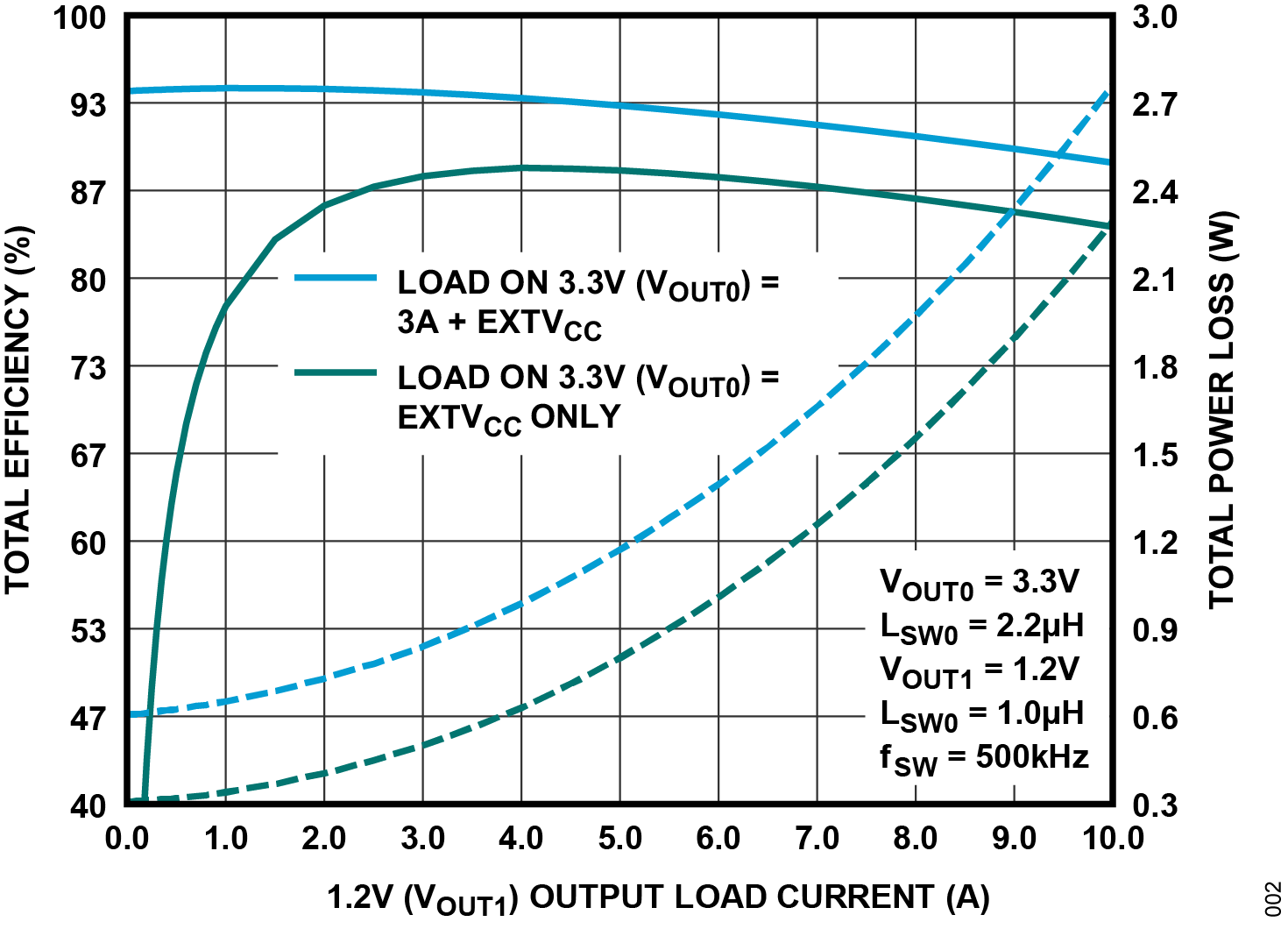

LT7184S Typical Application Circuit LT7184S Typical Application LT7184S Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く

評価用キット

EVAL-LT7184S-AZ

Dual Channel 9A, 16V, PolyPhase Step-Down Silent Switcher 2 with Digital Power System Management

今すぐ購入 詳細を表示

製品詳細

The EVAL-LT7184S-AZ evaluation board is a dual-output PolyPhase® monolithic DC/DC synchronous step-down regulator with a 2.9V or 1.5V with EXTVCC to 16V input range featuring LT®7184S. Each output can supply -8A to +9A continuous current and simultaneously deliver up to 7A of continuous current from both channels. The second-generation Silent Switcher® regulator structure is incorporated into the LT7184S to minimize EMI and reduce Printed circuit board (PCB) layout sensitivity. It also integrates digital power system management functions, allowing for programmability and telemetry with a PMBus/I2C-compliant serial interface. Refer to the LT®7184S datasheet for more detailed information.

The EVAL-LT7184S-AZ evaluation board is designed for 1.2V output0 and 3.3V output1 with a switching frequency set at 1MHz. The controlled on-time valley current-mode control with 25ns typical minimum on-time enables a high switching frequency at a low output voltage with excellent transient response in a small overall solution size.

The evaluation board has Electromagnetic interference (EMI) filters installed for both channels. The EMI performances of the board are shown in Figure 5. The red lines in Figure 5 are the CISPR25 CLASS 5 limit.

The EVAL-LT7184S-AZ powers up to default settings and produces power based on the configuration resistors without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the power system management features of the part, download the Graphic user interface (GUI) software LTpowerPlay® onto the PC and use Analog Devices’ I2C/SMBus/PMBus dongle DC1613A to connect to the board. LTpowerPlay allows the user to reconfigure the part on the fly and store the configuration in Electrically erasable programmable read-only memory (EEPROM), viewing telemetry of voltage, current, temperature, and fault status.

Graphic User Interface (GUI) Download

The software can be downloaded from LTpowerPlay.

The LT7184S datasheet gives a complete description of the part, operation, and application information. The data sheet must be read in conjunction with this demo manual for EVAL-LT7184S-AZ.

For more details and instructions on the LTpowerPlay, see the LTpowerPlay Software GUI section for the LT7184S Quick Start Guide.
EVAL-LT7184S-AZ
Dual Channel 9A, 16V, PolyPhase Step-Down Silent Switcher 2 with Digital Power System Management
