ADIN1100

新規設計に推奨

堅牢な産業用、低消費電力10BASE-T1LイーサネットPHY

データシート (Rev. C)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.64
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 10BASE-T1L IEEE 802.3cg-2019規格準拠
  • ケーブル伝送距離：1700m（1.0Vp-pおよび2.4Vp-p ）
  • 1.0Vp-pおよび2.4Vp-p送信レベルをサポート
  • 本質的安全アプリケーションをサポート
  • 低消費電力：39mW （両電源、1.0Vp-p ）
  • 診断機能
    • TDRによるケーブル障害検出
    • MSEによるリンク品質表示
    • フレーム・ジェネレータとフレーム・チェッカ
    • 複数のループバック・モード
    • IEEEテスト・モードをサポート
  • MII、RMIIおよびRGMII MACインターフェース
  • MDIO管理インターフェース
  • ピン・ストラップを使用した非管理構成
  • 25MHz水晶発振器または外部クロック入力（RMII用は50MHz）
  • 単電源または両電源（1.8Vまたは3.3V）動作
  • 3.3V、2.5V、または1.8V MACインターフェースVDDIO電源
  • 電源モニタとPORを内蔵
  • EMC試験規格
    • IEC 61000-4-4 EFT（±4kV）
    • IEC 61000-4-2 ESD（±4kVの接触放電）
    • IEC 61000-4-2 ESD（±8kVの気中放電）
    • IEC 61000-4-5サージ（±4kV）
    • IEC 61000-4-6伝導耐性（10V/m）
    • IEC 61000-4-3放射耐性（クラスA）
    • EN 55032放射妨害波（クラスB）
  • 小型パッケージ40ピン（6mm x 6mm）LFCSP
  • 温度範囲
    • 産業：-40°C～+85°C
    • 拡張：-40°C～+105°C
ADIN1100
堅牢な産業用、低消費電力10BASE-T1LイーサネットPHY
ADIN1100 Functional Block Diagram ADIN1100 Chip Board ADIN1100 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 8

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 5

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
DEMO-ADIN1100D2Z

SPoE/APLを含む10BASE-Tから10BASE-T1Lへのメディア・コンバータ、ADIN1100およびADIN1200イーサネットPHYとLTC4296-1 PSEコントローラを搭載

今すぐ購入 詳細を表示

機能と利点

  • 10BASE-Tから10BASE-T1Lへのメディアコンバータ
  • IEEE 802.3cg互換のSPoE PSEコントローラ
  • APLデバイス用電源
  • USB COMポート経由のシステムレベル診断

製品詳細

DEMO-ADIN1100D2Zは、標準の10BASE-T RJ45イーサネット・ポートと10BASE-T1Lデバイス間の接続を提供するメディア・コンバータ・ボードです。

DEMO-ADIN1100D2Zには電源供給装置（PSE）コントローラが含まれており、接続された10BASE-T1Lまたは高度物理層（APL）デバイスに電力を供給できます。本PSEコントローラは、Power over Data Line（PoDL）／シングルペアPower over Ethernet（SPoE）電力クラス10、クラス11、クラス12、クラス13、クラス14、クラス15、およびAPL電力クラスA、クラスC、クラス3用に構成可能です。

ボードには、選択した電力クラスに応じた出力電圧と最大出力電流を備えた外部DC電源が必要です。電力クラスのサブセット（クラス10、APL A、およびAPL C）の場合、本ボードはUSBホストから電力を供給することもできます。

最高出力のクラス15およびAPL 3で使用する場合、ボードに若干の変更と外部の電力結合インダクタが必要です。

DEMO-ADIN1100D2Zはスイッチとジャンパのセットで構成可能で、LEDにステータスを表示する自律デバイスとして使用できます。

DEMO-ADIN1100D2ZはUSB経由でホストPCに接続することもできます。その後、PC上のシリアル・ターミナル・ソフトウェアで、USB COMポート・インターフェースを介して交換される一連の簡単なテキスト・コマンドとメッセージを使用して、10BASE-T1Lリンク・ステータス、電源ステータス、および診断情報にアクセスできるようになります。

eval board
schematic 4
schematic 5
schematic 6
EVAL-ADIN1100

ADIN1100の堅牢な産業用の低消費電力10BASE-T1L PHYの評価、およびADIN1200イーサネットPHYを使用した10BASE-Tへのメディア・コンバータの評価

今すぐ購入 詳細を表示

機能と利点

  • ADIN1100の全機能へのユーザーフレンドリーなアクセス
  • PC上の（GUI）ソフトウェアまたはスタンドアロン・ハードウェアで設定可能な動作
  • 柔軟な電源とプロトタイピング・オプション
  • 内蔵ARM Cortex-M ADuCM4050マイクロコントローラ
  • 10BASE-T1L/10BASE-Tメディア・コンバータ

製品詳細

EVAL-ADIN1100EBZは、ADIN1100の堅牢な低消費電力10BASE-T1L PHYの迅速な評価を実現する柔軟なプラットフォームです。EVAL-ADIN1100EBZは、1.7kmのケーブルを介したデバイスとの10Mbpsシングル・ペア・イーサネット（SPE）接続を実現します。

評価用ボードには、最大限の柔軟性を実現するために2つの動作モードがあります。USBポートを介してPCに接続すると、ADIN1100 GUIソフトウェアを使用して、すべてのADIN1100レジスタ設定やリンク品質の監視や診断などのすべての機能にアクセスできます。

また、EVAL-ADIN1100EBZボードは、ハードウェア構成リンクとスイッチの設定により構成されるスタンドアロン・モードで動作できます。内蔵LEDによりステータスを示します。

ADIN1100データ（MII、RMII、RGMII）および管理（MDIO）インターフェースへは、ヘッダー・コネクタからアクセス可能で外部のホスト・コントローラに簡単に接続できます。

絶縁トランスや電力カップリング・インダクタなどの代替ケーブル接続トポロジの実験のために、小さなプロトタイピング・エリアとテスト・ポイントが備わっています。

このプラットフォームは、10BASE-T1Lから10BASE-Tへのメディア・コンバータとして機能します。この機能により、10BASE-T1Lイーサネット・ポートを使用して他のデバイス（デモ・ボードまたはカスタム・プロトタイプ）に接続でき、RJ45コネクタを介してアクセスできる標準イーサネットにデータを変換できます。

ADIN1100の詳細については、ADIN1100のデータシートを参照してください。EVAL-ADIN1100EBZを使用する際は、データシートを参照する必要があります。

eval board
schematic 7
schematic 8
schematic 9
EVAL-ADIN6310T1LEBZ

ADIN6310 Field Switch Reference Design User Guide

今すぐ購入 詳細を表示

機能と利点

  • 6 port Ethernet switch ADIN6310
    • 2Gb trunk ports; SGMII by SMA or ADIN1300 by RGMII
    • 4 spur 10BASE-T1L ports, ADIN1100 by RGMII
  • IEEE 802.3cg-compliant SPoE PSE controller, LTC4296-1
    • Power Class 12
    • Power classification by SCCP (not enabled)
  • Arm® Cortex®-M4 microcontroller, MAX32690
    • External flash and RAM
  • Zephyr open source software project
  • Unmanaged mode with basic switch and PSE power
    • VLAN IDs 1-10 enabled on all ports
    • Power coupled to 10BASE-T1L cable for all spur ports
    • DIP switch options to enable other features (Time Sync, LLDP, IGMP Snooping)
  • Managed mode using switch evaluation package TSN/Redundancy evaluations
  • Time sensitive networking (TSN) capable
    • Scheduled traffic (IEEE 802.1Qbv)
    • Frame preemption (IEEE 802.1Qbu)
    • Per stream filtering and policing (IEEE 802.1Qci)
    • Frame replication and elimination for reliability (IEEE 802.1CB)
  • IEEE 802.1AS 2020 time synchronization
  • Redundancy capabilities
    • High availability seamless redundancy (HSR)
    • Parallel redundancy protocol (PRP)
    • Media redundancy protocol (MRP)
  • Host interface hardware strapping with jumpers, choice of
    • Single/Dual/Quad SPI interface
    • 10Mbps/100Mbps/1000Mbps Ethernet port (Port 2/Port 3)
    • SGMII/100BASE-FX/1000BASE-KX
    • Header for direct SPI access (Single/Dual/Quad)
  • Scale port count by cascading by RJ45 or SGMII/1000BASE-KX/ 100BASE-FX
  • PHY strapping by surface-mount configuration resistors
    • Default state is software power down for spur Ports
  • Switch firmware manages PHY operation over MDIO
  • Operates from a single, external 9V to 30V supply
  • LED indicators on GPIO, TIMER pins

製品詳細

This user guide describes the ADIN6310 Field switch evaluation board with support for four 10BASE-T1L spur ports and two standard Gigabit capable Ethernet trunk ports. The hardware includes single-pair power over Ethernet (SPoE) LTC4296-1 circuit with optional serial communication classification protocol (SCCP) support. The default operation of the hardware is an unmanaged mode where the MAX32690 Arm Cortex-M4 microcontroller configures the switch into a basic switching mode and the PSE configured for Class 12 operation. Enhance the unmanaged switch operation by the DIP switch (S4), which provides ability to enable features such as time synchronization, LLDP, or IGMP snooping by default. Disable the PSE by using the DIP switch, default is enabled.

For more extensive switch evaluation, refer to the TSN switch evaluation package available from the ADIN6310 product page. This evaluation package provides ability to exercise the TSN functionality in addition to Redundancy features.

eval board
schematic 10
schematic 11
schematic 12
schematic 13
AD-T1LUSB2.0-EBZ

USB2.0-10BASE-T1Lインターフェース・ボード

今すぐ購入 詳細を表示

機能と利点

  • 容易に導入可能なUSB2.0-10BASE-T1Lインターフェース
  • MII経由でADIN1100 PHYに接続されたMACとLAN9500A USBイーサネット・コントローラを利用することで、効率的なデータ通信を実現
  • MAC設定を保存および呼び出すための内蔵EEPROM
  • MACリンク・ステータスおよびユーザ設定可能なPHYステータス・フラグを示すLED
  • 外部電源なしで動作（USBバスから直接電力を供給）

製品詳細

AD-T1LUSB2.0-EBZは、そのまますぐに使用可能なボードであり、10BASE-T1Lインターフェースによりあらゆるシステムを迅速に制御できます。現在のハードウェア構成ではシンプルなアーキテクチャを採用しており、USBイーサネット・コントローラおよびMAC（LAN9500A）がMII経由でADIN1100 PHYに接続されています。

この設計には、MAC構成を保存および呼び出すためのEEPROMに加え、リンク・ステータス（MAC）およびユーザ設定可能なPHYのステータス・フラグを示すステータスLEDも含まれています。

AD-T1LUSB2.0-EBZボードは、追加設定不要ですぐに使用できます。

AD-T1LUSB2.0-EBZボードと連携して動作する10BASE-T1Lインターフェースを備えた設計例を2つ紹介します。

  • AD-SWIOT1L-SL - ソフトウェアによって設定可能なアナログ／デジタル入出力と10BASE-T1L対応の評価および開発プラットフォーム
  • AD-APARD32690-SL - MAX32690 ARM® Cortex®-M4マイクロコントローラをベースにしたArduino（アルドゥイーノ）フォームファクタ開発プラットフォーム

アプリケーション

  • 産業用イーサネット・アプリケーション開発
  • ビルディング・オートメーション
DEMO-ADIN1100D2Z
SPoE/APLを含む10BASE-Tから10BASE-T1Lへのメディア・コンバータ、ADIN1100およびADIN1200イーサネットPHYとLTC4296-1 PSEコントローラを搭載

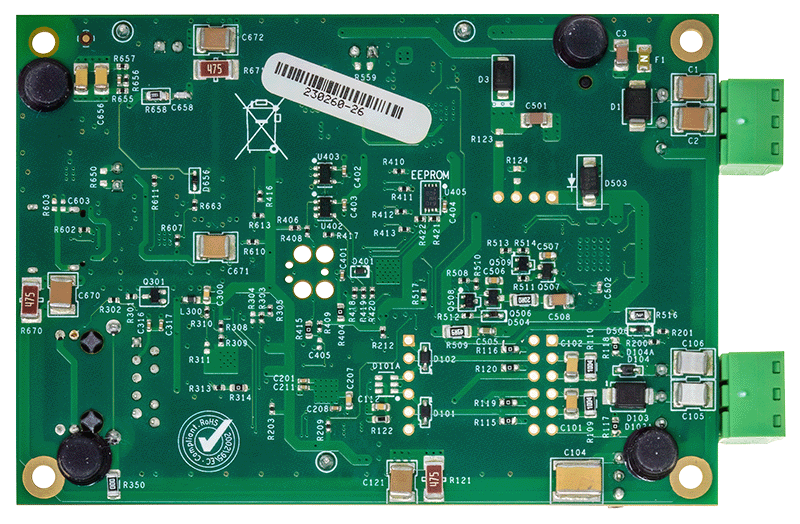

DEMO-ADIN1100D2Z Board Photo Angle View DEMO-ADIN1100D2Z Board Photo Top View DEMO-ADIN1100D2Z Board Photo Bottom View
EVAL-ADIN1100
ADIN1100の堅牢な産業用の低消費電力10BASE-T1L PHYの評価、およびADIN1200イーサネットPHYを使用した10BASE-Tへのメディア・コンバータの評価

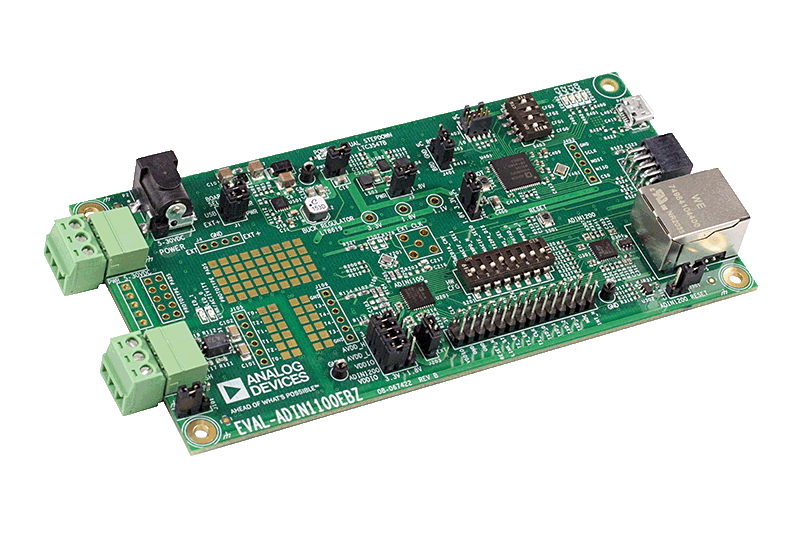

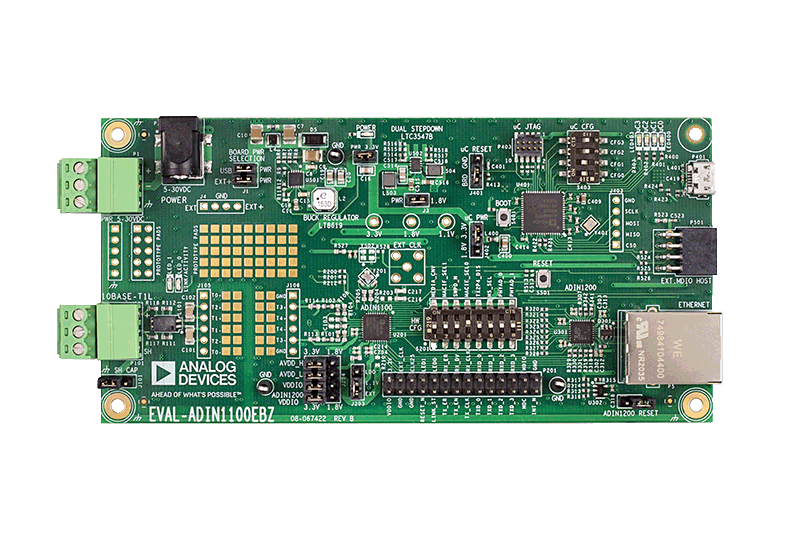

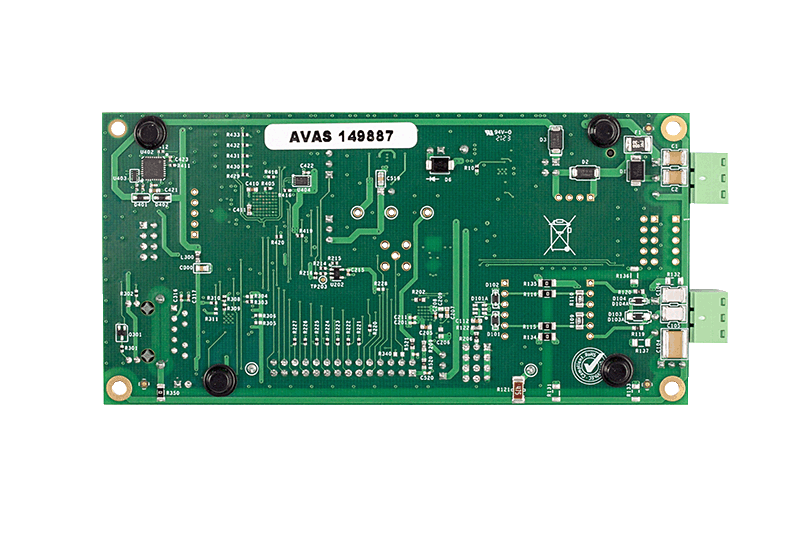

ADIN1100 Evaluation Board - Angle View ADIN1100 Evaluation Board - Top View ADIN1100 Evaluation Board - Bottom View
EVAL-ADIN6310T1LEBZ
ADIN6310 Field Switch Reference Design User Guide

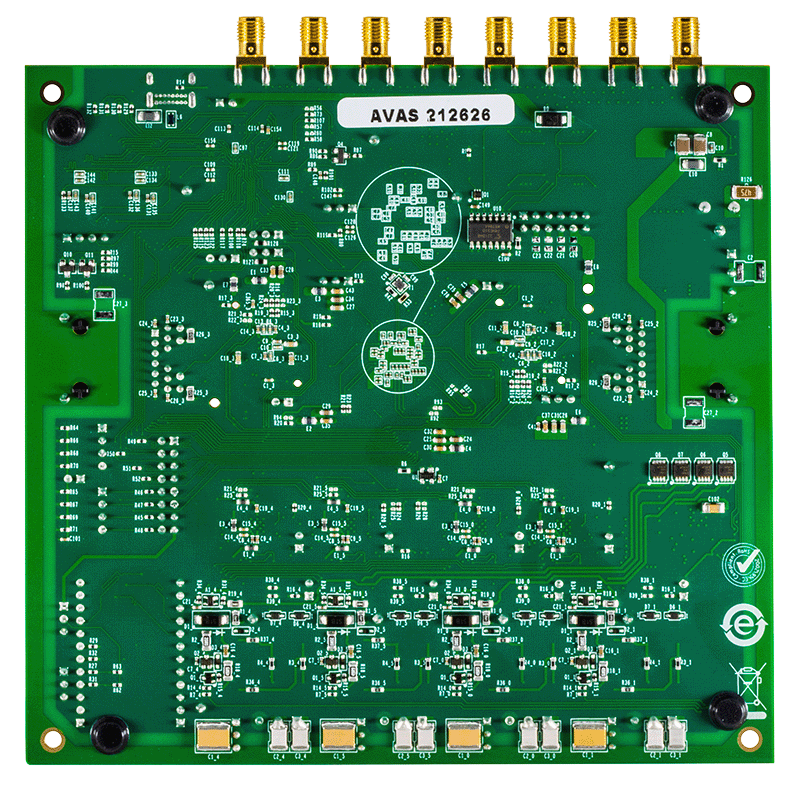

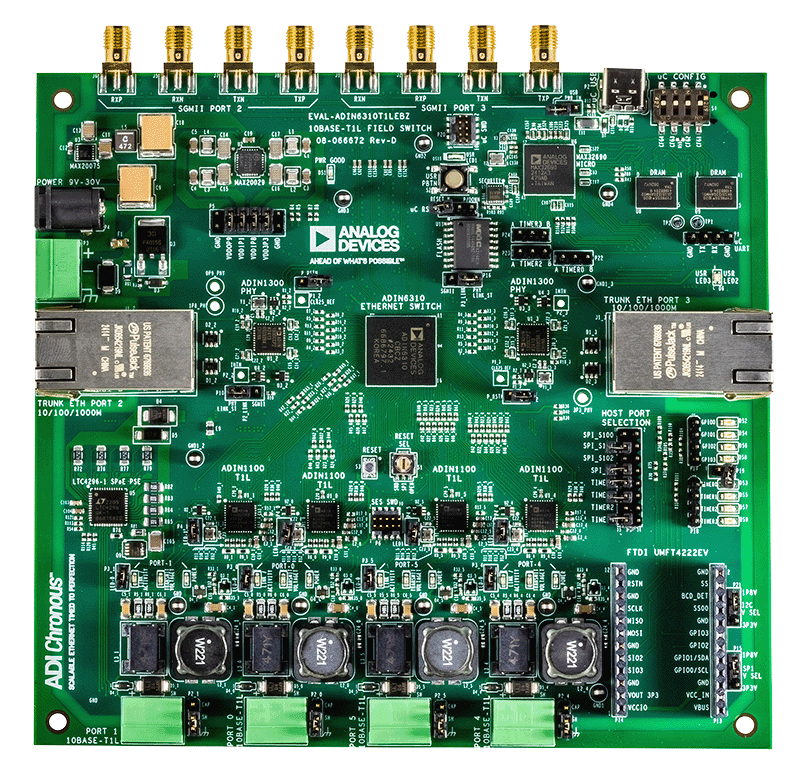

EVAL-ADIN6310T1LEBZ Evaluation Board Photo Angle View EVAL-ADIN6310T1LEBZ Evaluation Board Photo Top View EVAL-ADIN6310T1LEBZ Evaluation Board Photo Bottom View
AD-T1LUSB2.0-EBZ
USB2.0-10BASE-T1Lインターフェース・ボード

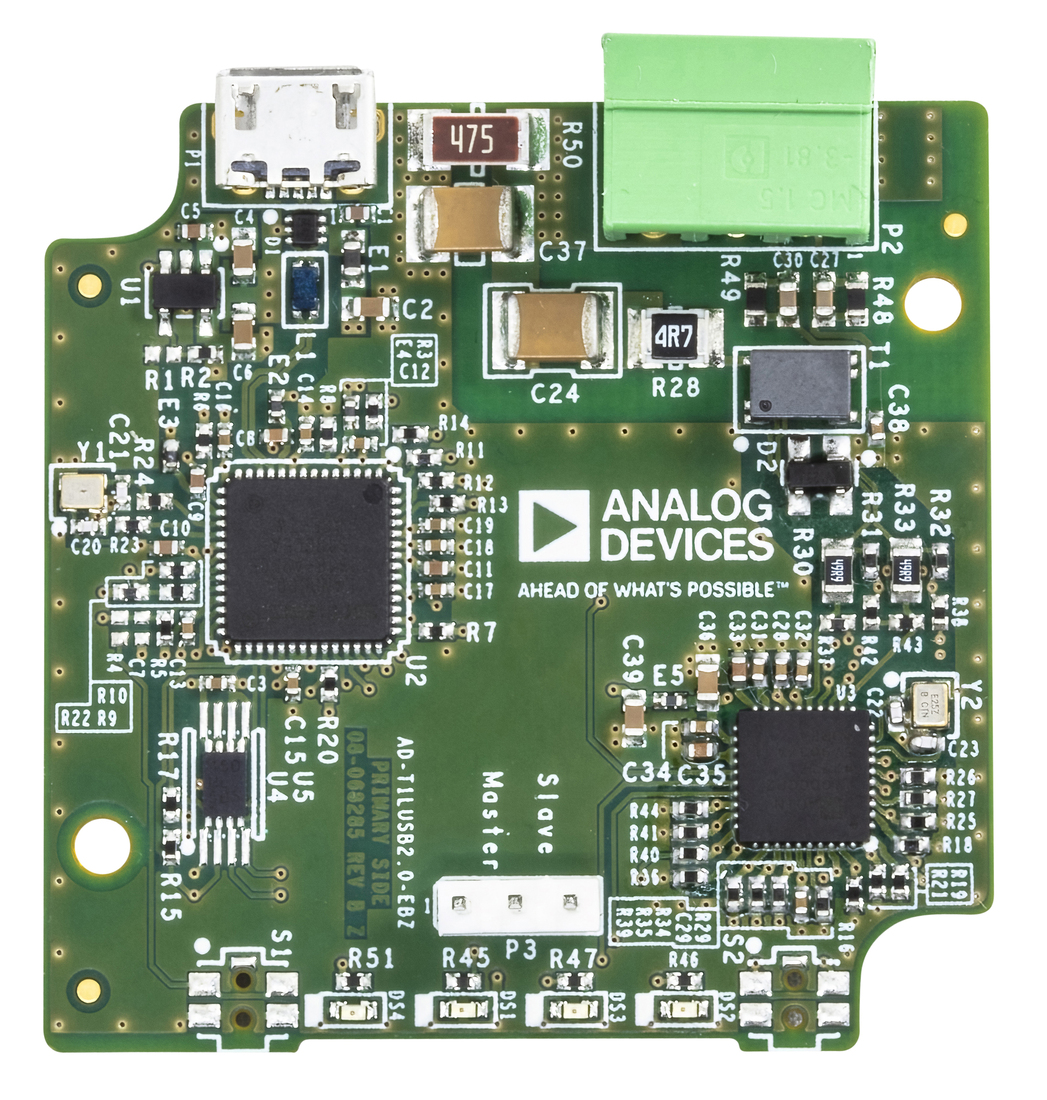

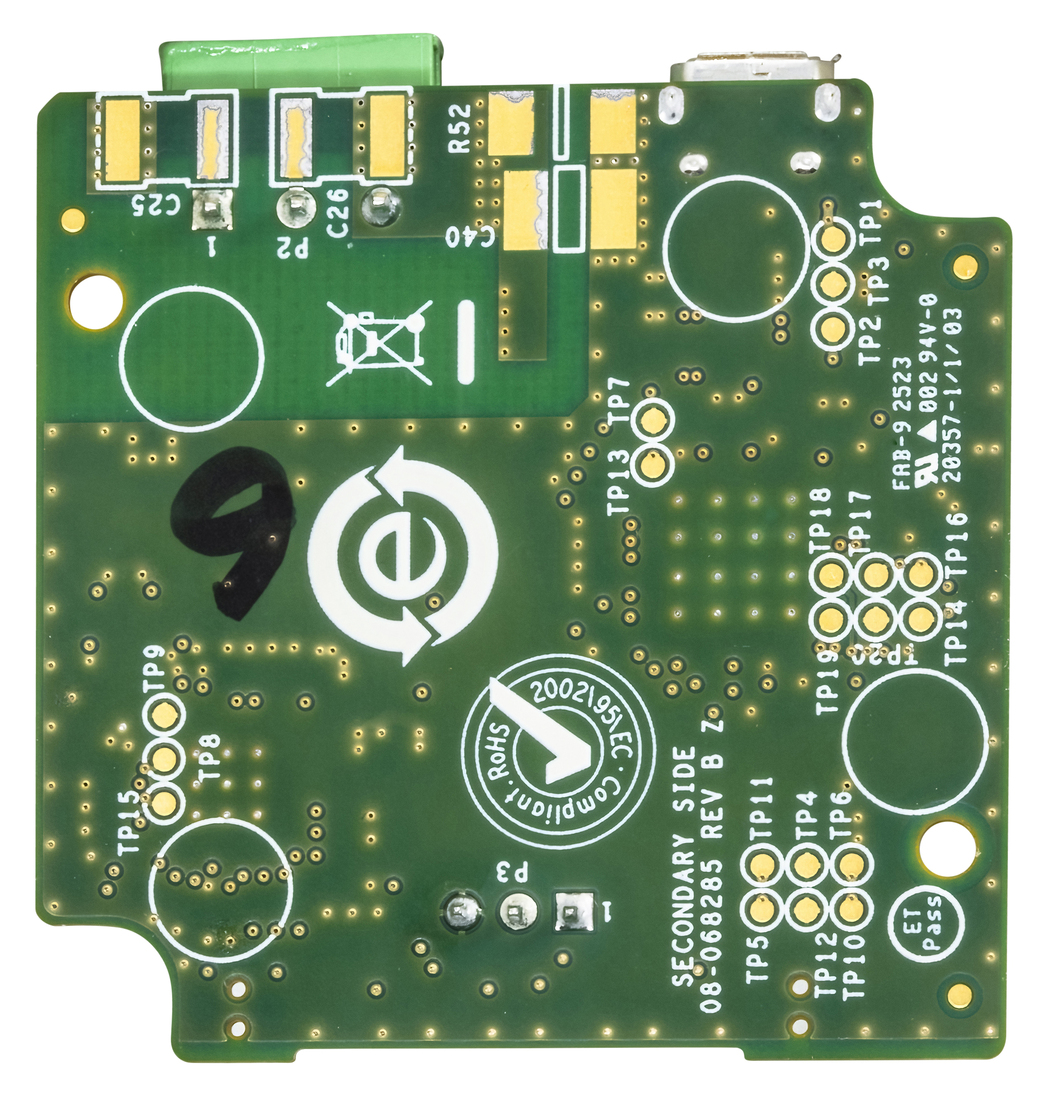

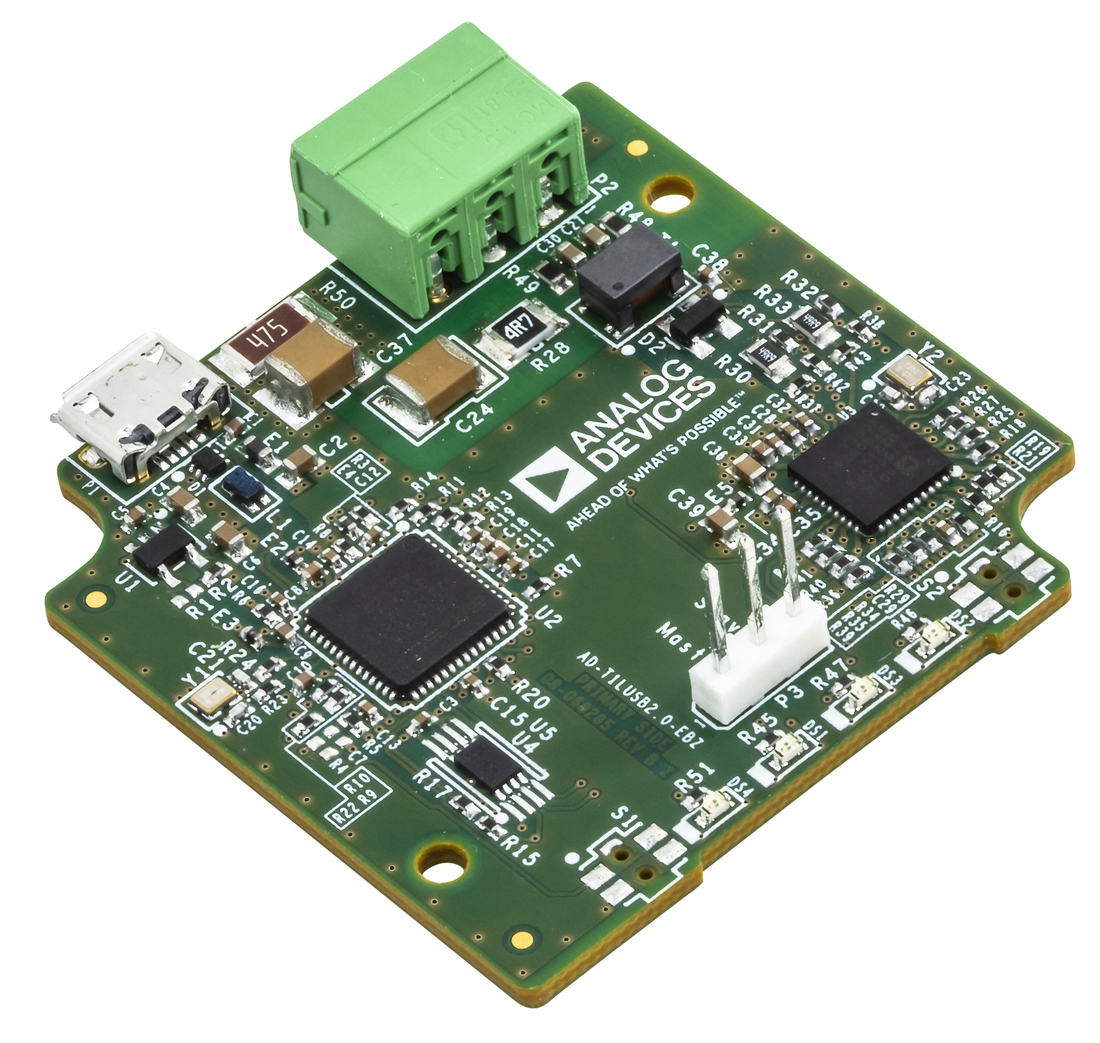

AD-T1LUSB2.0 Evaluation Board Block Diagram AD-T1LUSB2.0 Evaluation Board Angle View AD-T1LUSB2.0 Evaluation Board Top View AD-T1LUSB2.0 Evaluation Board - Bottom View
