配合MAX9217/MAX9218/MAX9247/MAX9248/MAX9250评估板工作

Abstract

本应用笔记介绍如何准备、使用MAX9217/MAX9247串行器和MAX9218/MAX9248/MAX9250解串器芯片组评估板。

概述

MAX9217/MAX9218/MAX9247/MAX9248/MAX9250评估板(EV kit)供用户评估串行器/解串器芯片组。评估板由两部分组成：右半部分是单通道串行器(MAX9217或MAX9247)，左半部分是单通道解串器(MAX9218、MAX9248或MAX9250)。

评估板需要3路时钟信号，这些时钟信号可由同一信号源提供。串行器工作需要2路时钟信号：PCLK和DE_IN，其中DE_IN通常为PCLK的16或32分频。解串器部分需要1路REFCLK时钟，该时钟可由同一信号源提供，也可以由独立的本振提供，精度保证在PCLK的2%范围内。

评估板准备步骤

根据下文中的配置表(表1至表4)设置跳线，配置评估板(图1和图2)。
为评估板上电，3.3V直流电源即可满足评估板各部分的供电需求；为了获得理想的器件特性，建议分别对每个器件的电源引脚进行供电(表2)。
将PCLK、DE_IN和REFCLK时钟信号连接至评估板，如步骤2所述(参见下例)。选用Agilent™ 8133A脉冲发生器作为信号源产生3路时钟。
将输入数据加载至串行器(位于评估板的右半部分)的输入引脚，并用逻辑分析仪和万用表检查解串器输出引脚。如果连接至串行器的输入为视频信号(比如UNIGRAF公司的VTG-4116视频信号发生器)，可用液晶显示器(LCD)进行监测。
应特别注意串行器评估板部分的跳线JP13。将该跳线连接至DVCC时，JP17–JP21 (10 x 2插针)的接地引脚接至3.3V，并且固定数据模板可加载至MAX9217/MAX9247串行器的数据输入引脚。当采用外部数据模板时，该跳线应接地。

MAX9217/MAX9247产生的伪随机码(PRBS)

通过以下步骤，MAX9217/MAX9247可产生PRBS数据，用于眼图测试：

将低电平有效的PWRDWN引脚接地。
将MOD0和MOD1引脚(对于MAX9247，这两个引脚为I.C.和PRE)连接至负2.5V直流电源。通过将差分探头连接至串行器评估板的JP14/JP24 (4引脚、单排插针)的引脚2和3观察串行器的输出眼图。同样，可将差分探头连接至解串器评估板的JP5/JP6 (4引脚、单排插针)的引脚2和3观察解串器眼图。

更详细的图(PDF, 121kB)
图1. MAX9217评估板原理图

图2. MAX9218评估板原理图
更详细的图(PDF, 128kB)
图2. MAX9218评估板原理图

快速功能检验

MAX9217/MAX9247/MAX9218/MAX9248/MAX9250评估板带有接头，用于连接逻辑分析仪、图形发生器或显示器。模板发生器(可以是逻辑分析仪的一部分)，例如HP16500C，产生加载至串行器输入的并行测试字。测试字经过串行器后，通过LVDS链路送至解串器。逻辑分析仪随后读取经过解串的测试字，并根据参考信号或串行器发送至解串器的测试字检查误码，评估板还可连接至图形发生器和LCD，对串行链路进行视觉测试。

如果没有逻辑分析仪、图形发生器或显示器，也可进行串行链路基本功能的检验。进行快速检验设置时，串行器输入逻辑电平通过跳线设置，并用电压表对解串器输出的相应位/电压进行测量。在设置评估板进行快速功能检验时，对应的跳线和元件名称及位置信息请参考MAX9217/MAX9218评估板原理图。注意：当跳线对安装短路器时，芯片引脚被拉至逻辑高电平。如果跳线对未安装短路器，芯片引脚拉至低电平。

配置跳线，用于评估板的快速功能检验(表1)。

表1. 快速功能检验对应的跳线设置

Part	Pin Name	Jumper	Jumper Function	Jumper Setting for Quick Check
MAX9218, MAX9248, MAX9250	R/F	JP1	Selects rising- or falling-edge output strobe	Low (falling edge)
	RNG1	JP4	Selects PLL operating range	High-frequency range (refer to the data sheet)
	RNG0	JP7	Selects PLL operating range	High-frequency range
	Active-low PWRDWN	JP11	Selects chip power-up or power-down	High (power-up)
	OUTEN (MAX9218/MAX9250), SS (MAX9248)	JP12	Selects output enable or output disable	High (output enabled for MAX9218/MAX9250), 4% spread-spectrum mode (MAX9248)
MAX9217, MAX9247	(none)	JP13	Buses logic high (DVCC) for hardwired inputs	DVCC
	MOD1 (MAX9217), PRE (MAX9247)	JP15	Selects output-modulation level	Low (modulation off), preemphasis is disabled for MAX9247
	MOD0 (MAX9217), I.C. (MAX9247)	JP16	Selects output-modulation level	Low (modulation off), internally connected pin for MAX9247
	Active-low PWRDWN	JP18 pin 15 to pin 16	Selects chip power-up or power-down	High (power-up)
	RNG0	JP22	Selects PLL operating range	High-frequency range (refer to the data sheet)
	RNG1	JP23	Selects PLL operating range	High-frequency range

将电源连接至评估板(表2)。

表2. 快速功能检验对应的电源连接

Part	Pin Name	EV Board Connection	Voltage
MAX9217, MAX9247	V_CCIN	IVCC	+3.3V
	V_CCPLL	PVCC	+3.3V
	V_CCLVDS	LVCC	+3.3V
	V_CC	DVCC	+3.3V
	(none)	VNEG	Ground
	PLL GND, LVDS GND, GND	GND	Ground
MAX9218, MAX9248, MAX9250	V_CCPLL	PVCC	+3.3V
	V_CCLVDS	LVCC	+3.3V
	V_CC	DVCC	+3.3V
	V_CCO	OVCC	+3.3V
	(none)	VTEST	Open
	PLL GND, LVDS GND, V_CCOGND, GND	GND	Ground

连接所有时钟信号和控制信号(表3)。

表3. 快速功能检验对应的时钟信号和控制信号

Chip	Chip Pin Name	EV Board Connection	Signal
MAX9217, MAX9247	PCLK_IN	J18 PCLK (SMA connector)	32MHz
	DE_IN	JP18 Pin 13	1MHz
	RGB_IN and CNTL_IN	JP18, JP19, JP20, JP21	Open
MAX9218, MAX9248, MAX9250	REFCLK	J8 REF (SMA connector)	32MHz

完成步骤1至3后，可在MAX9218/MAX9248/MAX9250解串器输出上观察到下列信号(表4)。

表4. 快速功能检验对应的MAX9218/MAX9248/MAX9250输出状态

Chip	Chip Pin Name	EV Board Connection	Signal
MAX9217, MAX9247	PCLK_IN	J18 PCLK (SMA connector)	32MHz
	DE_IN	JP18 Pin 13	1MHz
	RGB_IN and CNTL_IN	JP18, JP19, JP20, JP21	Open
MAX9218, MAX9248, MAX9250	REFCLK	J8 REF (SMA connector)	32MHz

MAX9217/MAX9247的RGB_IN和CNTL_IN输入引脚带有内部下拉电阻。该引脚悬空时，串行器自动读取为逻辑低电平。将JP11、JP12、JP13和JP14插针上的输入连接至3.3V。可将JP13置于DVCC处，并在这些2 x 10插针的对等引脚处连接短路器来实现。MAX9218/MAX9248/MAX9250解串器上对应的输出会变为高电平。举例来说，如果将RGB_IN0 (JP14的引脚1)连接至3.3V，那RGB_OUT0 (JP7的引脚27)即为高电平。
使用示波器观察串行信号，将差分FET探头通过LVDS信号线缆连接至MAX9217/MAX9247串行器的输出(JP17/JP18)或MAX9218/MAX9248/MAX9250解串器的输入(JP4/JP6)。

注意事项

MAX9217/MAX9247和MAX9218/MAX9248/MAX9250的RNG0、RNG1引脚具有内部下拉电阻。使能低电平时，这些引脚可以悬空。
切换DE_IN引脚，确保MAX9217/MAX9218芯片组正常工作。典型应用中，将图形控制器的数据使能引脚(ENAB)连接至MAX9217/MAX9247的DE_IN引脚，并在MAX9218/MAX9248/MAX9250的DE_OUT引脚恢复。DE_IN在PCLK_IN的4,194,304个周期内必须至少转换一次。
时钟输入端提供了用于连接50Ω对地匹配电阻的焊盘。评估板没有提供这些电阻，即板上未安装匹配电阻。保证PCLK、DE_IN和REF输入信号的低噪声切换非常关键。必要时，安装50Ω输入端接电阻来降低反射。采用精度为1%或更高的电阻，以便很好地匹配输入。
链路工作时可以不接串联耦合电容(Rx侧的C28/C29和Tx侧的C55/C58)。直接耦合工作时，用一个0欧电阻短接串联电容焊盘。评估板上已经安装了0.1µF串联电容。
对于LVDS信号的端接，采用100Ω差分终端匹配电阻(R3)或100Ω戴维南等效电阻(R1/R2/R5/R4)。不要同时使用上述两种端接。安装两种终端匹配电阻将产生非常大的反射(参见图3)。
MAX9217原理图所示电阻R20-R46表示内部IC特性，在评估板上没有这些电阻。
MAX9218原理图所示电容C1-C15和C27-C41仅表示内部IC特性，在评估板上没有这些电容。同样，评估板上也没有电阻R1-R3、R6-R7、R10和R11。

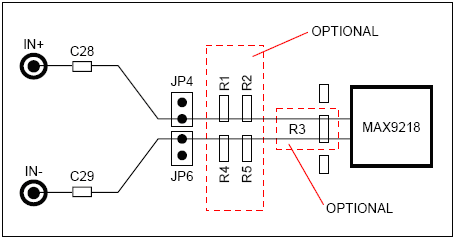

图3. LVDS端接选项。终端匹配只能选用上述两种端接方式的其中一种；同时采用两种端接将带来很大的反射。

表5. 颜色和控制位分配
(下表为推荐的视频信号分配，用于MAX9217/MAX9247串行器和MAX9218/MAX9248/MAX9250解串器的并口。R0、G0和B0为LSB。)

Graphics Controller Output	MAX9217 Input	MAX9218 Output	LCD Input
R0	RGB_IN0	RGB_OUT0	R0
R1	RGB_IN1	RGB_OUT1	R1
R2	RGB_IN2	RGB_OUT2	R2
R3	RGB_IN3	RGB_OUT3	R3
R4	RGB_IN4	RGB_OUT4	R4
R5	RGB_IN5	RGB_OUT5	R5
G0	RGB_IN6	RGB_OUT6	G0
G1	RGB_IN7	RGB_OUT7	G1
G2	RGB_IN8	RGB_OUT8	G2
G3	RGB_IN9	RGB_OUT9	G3
G4	RGB_IN10	RGB_OUT10	G4
G5	RGB_IN11	RGB_OUT11	G5
B0	RGB_IN12	RGB_OUT12	B0
B1	RGB_IN13	RGB_OUT13	B1
B2	RGB_IN14	RGB_OUT14	B2
B3	RGB_IN15	RGB_OUT15	B3
B4	RGB_IN16	RGB_OUT16	B4
B5	RGB_IN17	RGB_OUT17	B5
HSYNC	CNTL_IN0	CNTL_OUT0	HSYNC
VSYNC	CNTL_IN1	CNTL_OUT1	VSYNC
Not assigned	CNTL_IN2	CNTL_OUT2	Not assigned
Not assigned	CNTL_IN3	CNTL_OUT3	Not assigned
Not assigned	CNTL_IN4	CNTL_OUT4	Not assigned
Not assigned	CNTL_IN5	CNTL_OUT5	Not assigned
Not assigned	CNTL_IN6	CNTL_OUT6	Not assigned
Not assigned	CNTL_IN7	CNTL_OUT7	Not assigned
Not assigned	CNTL_IN8	CNTL_OUT8	Not assigned
Display Enable	DE_IN	DE_OUT	Display Enable
