TMCM-1290

推荐新设计使用

Single Axis Controller and Driver Module

数据手册 (Rev. 1) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Supply Voltage +4.5 to +36V DC
  • Up to 2.1A Motor RMS Current
  • RS485 and SPI
  • TMCL™ and Modbus Protocol Stack
  • Integrated Stepper Motor Driver
  • Integrated 8-Point Motion Controller
  • ABN Incremental Encoder Interface
  • StealthChop2 CoolStep StallGuard2 SpreadCycle Support
  • Reference Switch Inputs
  • Analog and Digital IO
  • +3.3V Supply for Peripherals
  • Compact Size (24mm x 20.5mm)
TMCM-1290
Single Axis Controller and Driver Module

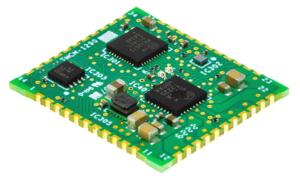

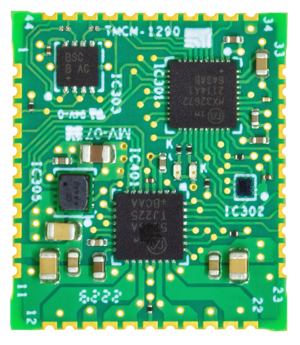

TMCM-1290 Angle View TMCM-1290 Top View
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 3

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
µModule降压稳压器 2
MAXM15068
推荐新设计使用 7.5V至60V、200mA、喜马拉雅uSLIC降压型电源模块
MAXM15464
推荐新设计使用 4.5V至42V、300mA、喜马拉雅uSLIC降压型电源模块
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

软件与仿真 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
TMCM-1290-EVAL

TMCM-1290-EVAL Evaluation Board

立即购买 更多内容

特性和优点

  • 2-phase stepper motor up to 2.1ARMS coil current (3APEAK)
  • Supply Voltage: 12V to 31V DC
  • SPI, RS485, and UART (optional) interface
  • TMCL™ and Modbus protocol stack
  • Integrated stepper motor driver
  • Integrated 8-point motion controller
  • Encoder interface and reference switch input
  • StealthChop2, CoolStep, StallGuard2, SpreadCycle Support
  • Analog and Digital IO

产品详情

The TMCM-1290-EVAL evaluates the TMCM-1290 as a standalone board with TMCL-IDE evaluation capabilities. It uses the standard schematic and offers several options to test different modes of operation. The TMCM-1290 is a module for two-phase bipolar stepper motors up to 2.1ARMS (3APEAK). It can be con gured through an SPI/RS485/UART interface option.

APPLICATIONS

  • Broad Market
  • System Integrators
  • Lab Automation
  • Textile
  • Packaging
  • Life Sciences
  • Semiconductor Handling
  • Pumps and Motor Drives
  • Multi-Axis Applications
TMCM-1290-EVAL
TMCM-1290-EVAL Evaluation Board

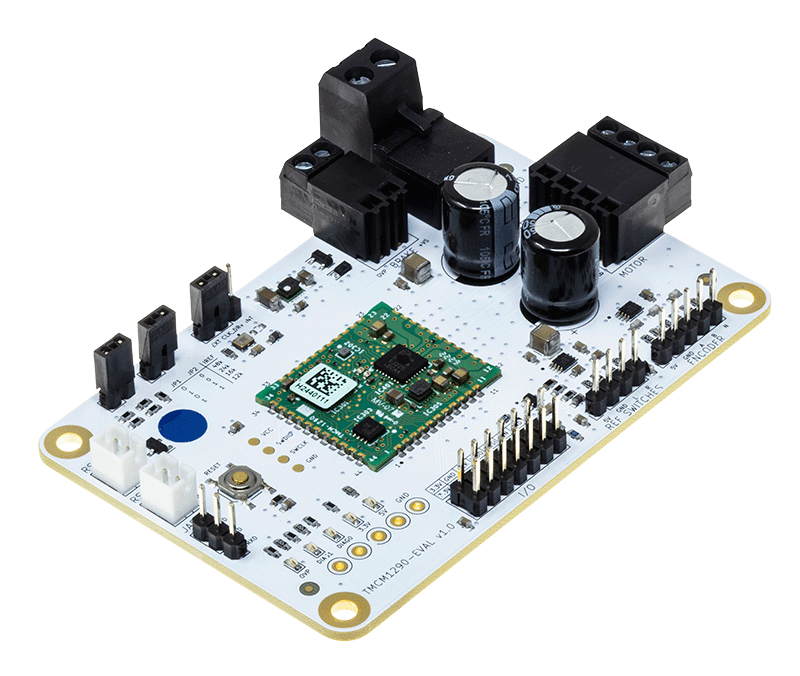

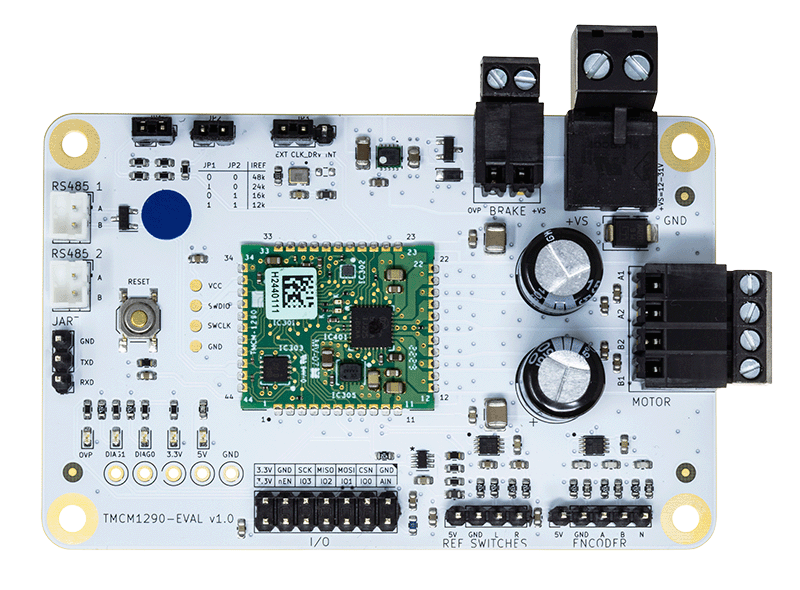

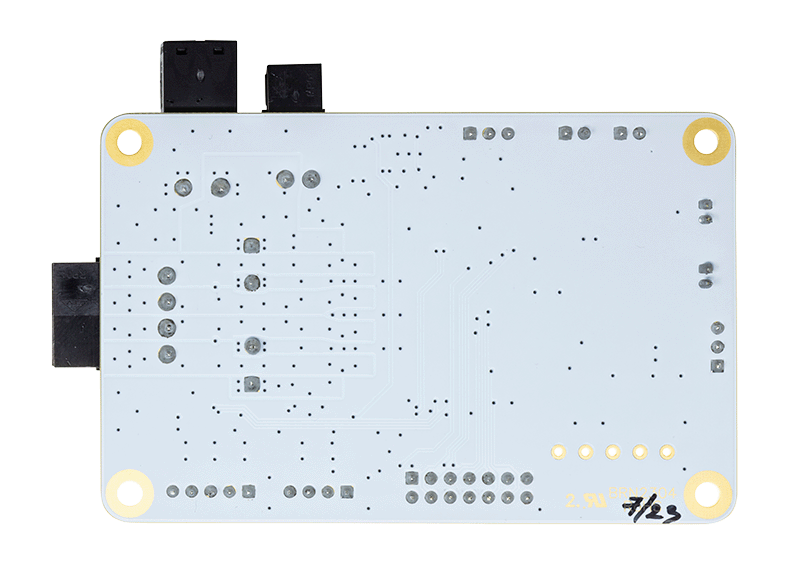

TMCM-1290-EVAL Board Photo Angle View TMCM-1290-EVAL Board Photo Top View TMCM-1290-EVAL Board Photo Bottom View
