RH1085
量产3A 低压差正可调稳压器
- 产品模型
- 2
Viewing:
产品详情
绝对最大额定值
- 功耗：在内部进行限制
- 输入至输出差分电压：30VV
- 工作结温范围：
控制部分：–55°C 至 150°C
功率晶体管：–55°C 至 200°C - 贮存温度范围：–65°C 至 150°C
- 引脚温度 (焊接时间 10 秒)：300°C
RH1085正可调稳压器可提供3A电流，效率高于当前同类器件。所有内部电路均采用低至1V的输入至输出差分电压工作，压差与负载电流具有函数关系。在最大输出电流下可确保最大1.5V的压差，在较低负载电流下会有所下降。片内调整特性可将输出电压调至1%。对限流值也进行了微调，从而充分减小了过载情况下稳压器和电源电路上承受的应力。
RH1085与旧款三引脚稳压器引脚兼容。这些新器件需要10μF输出电容。然而，大多数稳压器设计中通常包含此电容。
晶圆批次采用ADI公司内部开发适合严苛的军事应用的Class S流程至良率电路 (flow-to-yield circuit)进行处理。
第三方供应商供货情况
我们与第三方供应商合作，第三方会对内部带有RH Dice的封装产品进行组装和测试。
| 产品型号 | 说明 | SMD |
| MSK5971RH | 3A正可调电压LDO稳压器 | 5962-09212Z |
预调理
- 100%限热老化
参考资料
数据手册 1
可靠性数据 1
规范通知 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

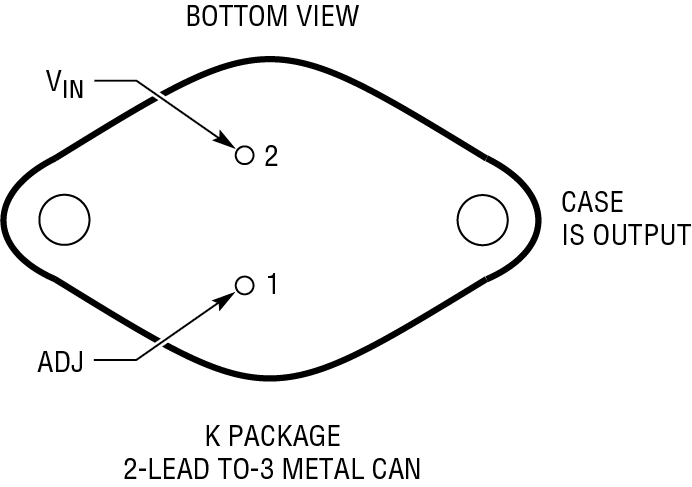

| RH1085MK | ROUND HEADER/METAL CAN | ||
| RH1085MKDICE | CHIPS OR DIE |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 5, 2020 - 20_0294 Golden Altos as an Alternate Assembly Plant for Radiation Hardened/ Military Products in TO39 and dies sales. |
||
| RH1085MKDICE | ||
|
9月 17, 2020 - 20_0296 ADI Philippines as an Alternate Assembly Plant for Radiation Hardened Products in Cerpak and Die Sales. |
||
| RH1085MKDICE | ||
这是最新版本的数据手册
