MX7548
量产CMOS、8位总线兼容、12位DAC
- 产品模型
- 10
产品详情
- 8位总线兼容
- 具有可选数据格式和数据覆盖的多功能µP接口
- 快速接口时序：最小写入脉冲宽度为120ns
- 所有等级在整个温度范围内均具有12位单调性
- 增益精度：±1 LSB（最大值）
- 额定工作电源电压：+5V、+12V或+15V
- 小尺寸封装
- 高防静电能力

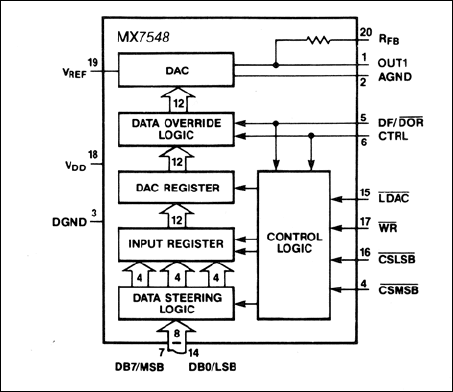

MX7548是一款12位CMOS、电流输出、乘法数模转换器(DAC)，具有适用于使用8位总线的微处理器的多功能接口。MX7548以左对齐或右对齐格式将两个字节的数据接受到其输入寄存器中，最低有效字节或最高有效字节优先。标准低电平有效WR和低电平有效CSLSB或低电平有效SCMSB输入用于控制数据加载操作。单独的低电平有效LDAC输入用于控制从输入寄存器到DAC寄存器的数据传输，从而支持同时更新多DAC系统中的所有DAC。数据覆盖输入会强制DAC输出为满量程或零代码，而不改变输入寄存器的内容。这样用户可以方便地执行DAC校准，而无需将校准数据加载到DAC中。
MX7548采用+5V、+12V或+15V单电源供电，电气特性在所有这些电源电压下符合规格。采用这些电源电压中的任意一个时，所有数字输入均与TTL和+5V-CMOS兼容。Maxim MX7548使用的低温度系数薄膜电阻经过激光调整，线性度达到±¼ LSB，增益精度优于±1 LSB。数字输入采用改进的ESD保护设计，可以承受超过5,000V（典型值）的ESD电压。MX7548采用20引脚窄体DIP、PLCC和小型封装。
应用
- µP控制系统
- 自动测试设备
- 数控滤波器
- 运动控制系统
- 过程控制
- 可编程增益放大器
- 可编程电源
参考资料
数据手册 3
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MX7548JCWP+ | Small-Outline IC, Wide (0.3in) | ||
| MX7548JCWP+T | Small-Outline IC, Wide (0.3in) | ||
| MX7548JEWP+ | Small-Outline IC, Wide (0.3in) | ||
| MX7548JEWP+T | Small-Outline IC, Wide (0.3in) | ||
| MX7548JN+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| MX7548JP+ | 20-PLCC-N/A | ||
| MX7548JP+T | 20-PLCC-N/A | ||
| MX7548KCWP+ | Small-Outline IC, Wide (0.3in) | ||
| MX7548KCWP+T | Small-Outline IC, Wide (0.3in) | ||
| MX7548KN+ | Plastic Dual-In-Line, Narrow (0.3in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
5月 21, 2018 - 1752 ASSEMBLY |
||
| MX7548KN+ | 量产 | |
这是最新版本的数据手册
