MX7523
量产CMOS、8位乘法DAC
- 产品模型
- 4
Viewing:
产品详情
- 9位和10位线性度
- ±1.5%未调整增益精度
- 确保单调性
- 低馈通：½ LSB（200kHz时）
- 低功耗
- CMOS兼容逻辑输入
- 广泛的替代选择
MX7523是高性能乘法8位数模转换器(DAC)。其采用低功耗CMOS技术且成本低，适合广泛的模拟数据采集和控制应用。薄膜电阻可确保在整个工作温度范围内具有8位分辨率和高达10位线性度（L级）。此外，所有数字输入均与CMOS逻辑电平兼容。
Maxim的MX7523与ADI的AD7523电气和引脚兼容，并采用标准宽度16引脚DIP和小型封装。
应用
- 音频增益控制
- 自动测试设备
- 电池供电仪表
- 数字校准系统
- 数控滤波器
- 运动控制系统
- 可编程电源
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

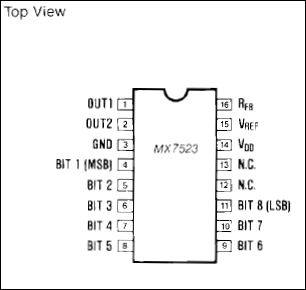

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MX7523JCWE+ | Small-Outline IC, Wide (0.3in) | ||
| MX7523JCWE+T | Small-Outline IC, Wide (0.3in) | ||
| MX7523JN+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| MX7523KN+ | Plastic Dual-In-Line, Narrow (0.3in) |
这是最新版本的数据手册
