MAX881R
量产低噪声偏置电源、µMAX封装，带有电源就绪指示，用于GaAsFET PA
1mVP-P输出电压纹波
- 产品模型
- 2
产品详情
- 小型µMAX封装
- 1mVP-P输出电压纹波和噪声
- 通过电源正常信号控制GaAsFET漏极开关
- 逻辑控制关断电流：0.05µA
- 支持1ms启动时间
- 2.5V至5.5V输入
- 高达4mA时提供-0.5V至(-VIN + 0.6V)输出
- 使用一个4.7µF和三个0.22µF电容工作（无需电感）

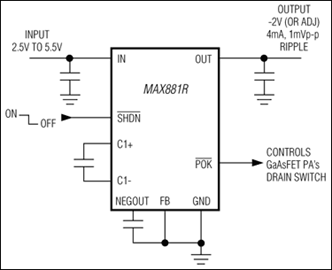

MAX881R低噪声、反相电源可用于偏置便携式无线应用中的GaAsFET功率放大器。该器件是一个电荷泵反相器，后跟一个负线性稳压器。输入电压范围为2.5V至5.5V。输出预设为-2.0V，也可使用两个电阻设置为-0.5V至(-VIN + 0.6V)之间的任何电压。它可以提供高达4mA的电流。内部线性稳压器还将输出滤波至1mVP-P纹波和噪声。
其他功能包括电源正常（低电平有效POK）输出，当负电压在其设定点的7.5%以内时可发出信号。该功能在GaAsFET适当偏置之前不允许向其漏极施加电源，以此来保护GaAsFET。信号可以路由到微控制器或直接路由到GaAsFET漏极处的开关。MAX881R采用10引脚µMAX®封装。
应用
- 蜂窝电话无线调制解调器
- PCS电话，双向寻呼
- PHS手机，无线装置
- 无线手机，无线计算机
参考资料
数据手册 2
可靠性数据 1
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX881REUB+ | 10-MINI_SO-N/A | ||
| MAX881REUB+T | 10-MINI_SO-N/A |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 产品 1 | ||
| MAX852 | 低噪声、稳压型、负输出电荷泵，用于GaAsFET偏置电源 | |
评估套件
MAX881R评估板
