MAX6960

量产

4线串行接口、8 x 8点阵图形LED驱动器

易于实现双色图形控制的LED驱动器

数据手册 (Rev. 4) 产品选型表
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 2.7V至3.6V工作电压
  • 高速20MHz串行接口
  • 可调的40mA或者20mA峰值段电流
  • 可直接驱动两个单色或者一个RGY阴极阵列8 x 8矩阵显示器
  • 模拟逐位段电流校准
  • 数字逐位段电流校准
  • 256级面板亮度控制(所有驱动器)
  • 每彩色象素级4级亮度控制
  • 开路/短路LED探测
  • 显示存储器页面突发写入
  • 全局命令可访问所有驱动器
  • 可通过外部调整管控制RGB面板或者更高电流/电压的面板
  • 多显示数据页面方便进行动画显示
  • 从每秒63个页面至每63秒一个页面自动切换，支持中断
  • 限摆率段驱动器具有更低EMI
  • 驱动器切换定时功能可扩展至多个驱动器，以降低电源峰值要求
  • 低功耗关断，保持所有数据
  • -40°C至+125°C温度范围
MAX6960
4线串行接口、8 x 8点阵图形LED驱动器

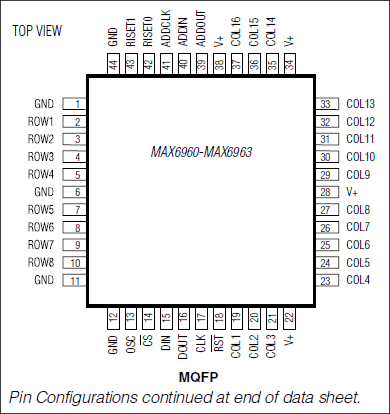

MAX6960、MAX6961、MAX6962、MAX6963：引脚配置
