MAX6071

量产

低噪声、高精度系列电压基准

高性能SOT23电压基准，最大温度系数为6ppm/°C

数据手册 (Rev. 5) 产品选型表

产品模型: 38

Viewing:

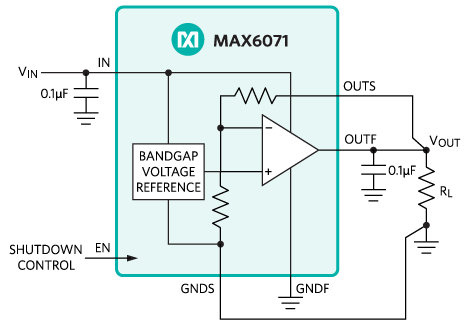

产品详情

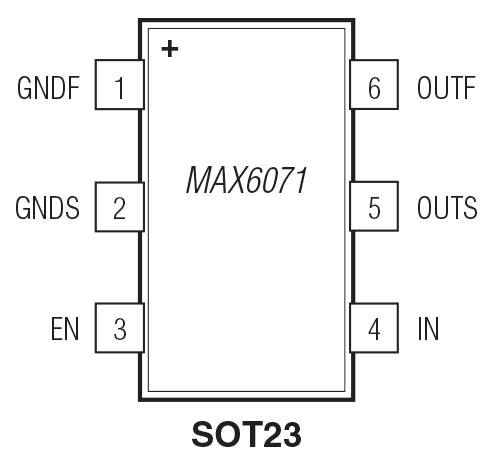

6引脚SOT23封装减小系统电路板空间
在工作温度和时间范围内具有稳定性能，提高系统精度
- ±0.04%高初始精度
- 1.5ppm/°C (典型值)、6ppm/°C (最大值)低温漂
- 输出2.5V时，具有4.8µV_P-P低噪声(0.1Hz至10Hz)
- 200mV低压差
- 85dB高纹波抑制
150µA低电源电流降低功耗
滤波器选项降低高频噪声
输出选项：1.25V、1.8V、2.048V、2.5V、3.0V、3.3V、4.096V和5.0V，覆盖常见电压，适用于较宽范围的应用
0.78mm x 1.41mm WLP封装，0.35mm焊球间距
通过AEC-Q100认证(请参考订购信息)

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX6071AAUT12+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT12+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT18+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT18+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT21+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT21+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT25+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT25+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT30+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT30+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT30/V+	6-SOT_23-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT30/V+T	6-SOT_23-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT33+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT33+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT41+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT41+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT50+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071AAUT50+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071ANT25+	6-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071ANT25+T	6-WLCSP-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT12+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT12+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT18+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT18+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT21+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT21+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT25+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT25+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT25/V+	6-SOT_23-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT25/V+T	6-SOT_23-N/A	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT30+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT30+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT33+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT33+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT41+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT41+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT50+	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX6071BAUT50+T	Small-Outline Transistor Package	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

5月 26, 2020 - 2037_AMENDED ASSEMBLY
		pcn_2037_amended
MAX6071AAUT12+	量产
MAX6071AAUT12+T	量产
MAX6071AAUT18+	量产
MAX6071AAUT18+T	量产
MAX6071AAUT21+	量产
MAX6071AAUT21+T	量产
MAX6071AAUT25+	量产
MAX6071AAUT25+T	量产
MAX6071AAUT30+	量产
MAX6071AAUT30+T	量产
MAX6071AAUT33+T	量产
MAX6071AAUT41+	量产
MAX6071AAUT41+T	量产
MAX6071AAUT50+	量产
MAX6071AAUT50+T	量产
MAX6071BAUT12+	量产
MAX6071BAUT12+T	量产
MAX6071BAUT18+T	量产
MAX6071BAUT21+	量产
MAX6071BAUT21+T	量产
MAX6071BAUT25+	量产
MAX6071BAUT25+T	量产
MAX6071BAUT30+	量产
MAX6071BAUT30+T	量产
MAX6071BAUT33+	量产
MAX6071BAUT33+T	量产
MAX6071BAUT41+	量产
MAX6071BAUT41+T	量产
MAX6071BAUT50+	量产
MAX6071BAUT50+T	量产
4月 16, 2020 - 2037A ASSEMBLY
		pcn_2037a
MAX6071AAUT12+T	量产
MAX6071AAUT30+T	量产
MAX6071BAUT25+T	量产
MAX6071BAUT30+T	量产
3月 31, 2020 - 2037N ASSEMBLY
		pcn_2037n
MAX6071AAUT18+	量产
MAX6071AAUT18+T	量产
MAX6071AAUT25+	量产
MAX6071AAUT25+T	量产
MAX6071AAUT33+T	量产
MAX6071AAUT41+	量产
MAX6071AAUT41+T	量产
MAX6071AAUT50+	量产
MAX6071AAUT50+T	量产
MAX6071BAUT12+	量产
MAX6071BAUT12+T	量产
MAX6071BAUT18+T	量产
MAX6071BAUT21+	量产
MAX6071BAUT21+T	量产
MAX6071BAUT33+	量产
MAX6071BAUT33+T	量产
MAX6071BAUT41+	量产
MAX6071BAUT41+T	量产
MAX6071BAUT50+	量产
MAX6071BAUT50+T	量产
4月 8, 2021 - 2026 ASSEMBLY
		pcn_2026
MAX6071AAUT30/V+	量产
MAX6071AAUT30/V+T	量产
MAX6071BAUT25/V+	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
串联基准电压源 2
MAX6033	量产	超高精度、低压差SOT23系列电压基准
MAX6025	量产	高精度、低功耗、低压差、SOT23-3封装、电压基准

工具及仿真模型

IBIS 模型 1

MAX6071 IBIS Model

评估套件

AD-ACEVSE22KWZ-KIT

立即购买更多内容

特性和优点

计量子系统以及二级、7kW 至 22kW 电动汽车供电设备 (EVSE) 的其他选定功能
适用于 ADE9112、ADE9113 和 ADE9178 的全功能板
额定电压为三相，240V RMS 线对中性电压
额定电流测量高达 32A，使用板载分流器
支持高达 22kW 的组合功率传输至负载
采用 MAX32672 低功耗、安全微控制器
支持 LCD 显示屏以显示能量和状态更新
通过 RS-485 通信接口支持 MODBUS™ 协议
支持 Protobuf™消息与 EVerest 开源软件（OSS）进行通信
IEC61851 兼容状态机实现

产品详情

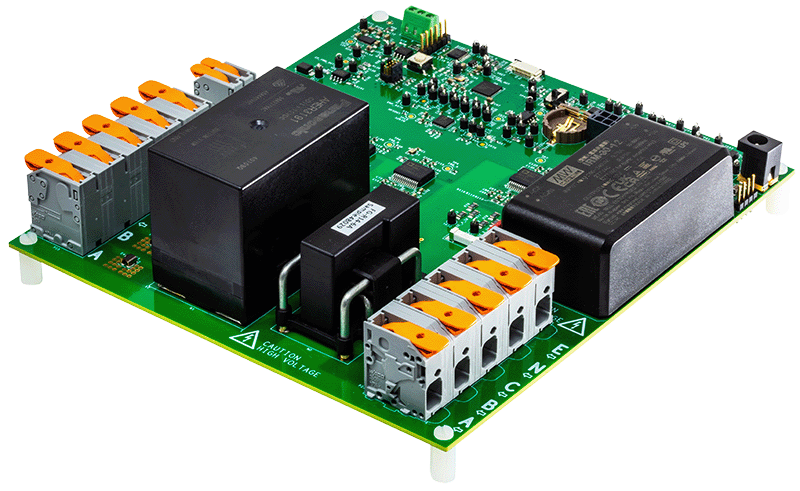

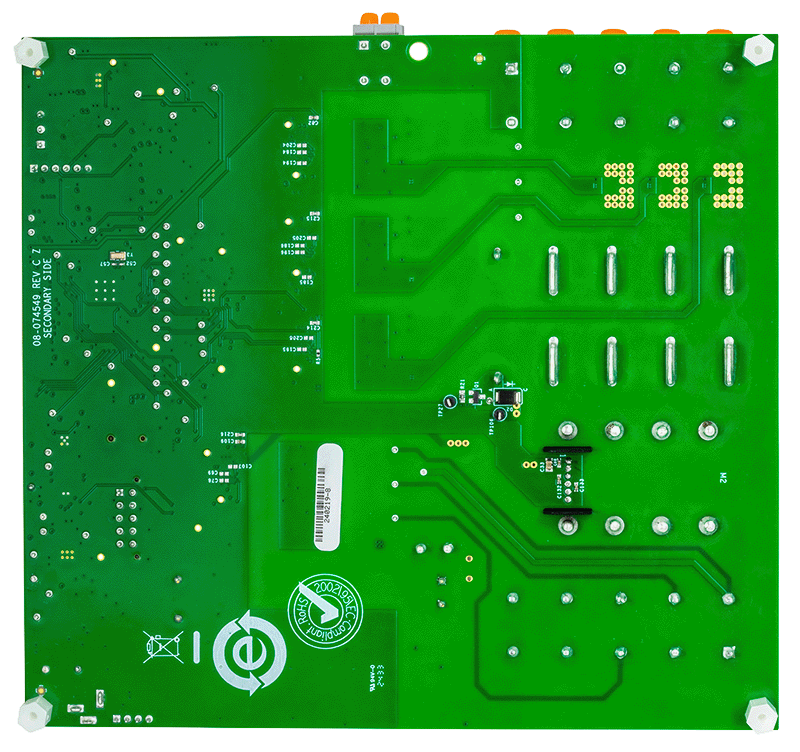

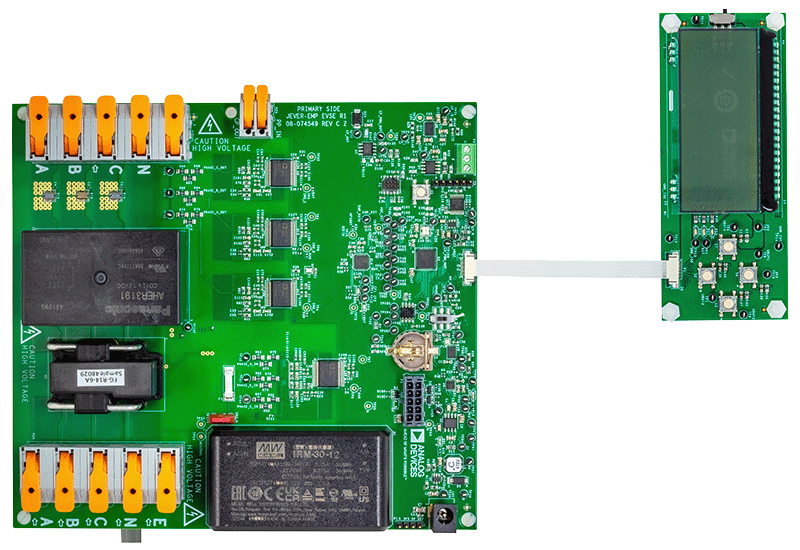

AD-ACEVSE22KWZ-KIT 是针对计量子系统和其他选定功能在内的 2 级、7 kW 至 22 kW 交流电动汽车供电设备 (EVSE) 的参考设计。它包括 ADE9113 隔离式 Σ-Δ 模数转换器 (ADC) 与 ADE9178 计量 DSP，可精确测量输送到电动汽车 (EV) 的能量。它包括 MAX32672 超低功耗 ARM^® Cortex^®-M4 处理器，这是一款经济高效、高度集成且高度可靠的 32 位微控制器，用于收集能量测量数据并安全地将其发送到主机进行显示。当充电插头插入电动汽车时，微控制器上运行充电控制状态机以转换不同的充电状态。该套件包括柔性印刷电路 (FPC) 连接器和 LCD，用于读取充电周期内的能量测量值和状态转变。电源输入/输出、控制导频 (CP) 和接近导频 (PP) 信号在电路板边缘的连接器上显露。输送到电动汽车的能量以分流器和电阻阶梯网络两端的电压降来测量，这使得在现场设置电路板变得容易。
