MAX5980A
量产适合以太网供电应用的四通道IEEE 802.3at/af PSE控制器
通过系统电源管理实现低功率损耗，支持超出IEEE 802.3af/at标准的大功率应用
- 产品模型
- 2
产品详情
- 符合IEEE 802.3at/af标准要求，支持PD侦测、分级、限流和负载断开检测
- 提供与任何兼容PD的互操作能力
- 通过两点斜率测量验证连接到端口的器件
- 实现适当的建立时间，以抑制50Hz/60Hz电力线噪声耦合
- 支持超出IEEE 802.3at/af标准的大功率应用，并在需要时支持其他分级（第5级）
- IEEE以太网供电(PoE)传输有助于供电设备(PSE)和用电设备(PD)之间的信号传输
- 采用单电源供电，PSE应用中为每端口提供高达70W的功率，支持对传统PD进行大电容检测
- 0.25Ω电流检测电阻有助于消除检测大电流时的功率损耗
- 寄存器可通过 I²C 兼容3线式串行接口进行软件配置/编程，通过9位端口电流和电压监控随时提供端口电流和电压读数
- 支持直流负载移除检测
- 通过高散热效率电源封装节省空间
- 采用32引脚(5mm × 5mm) TQFN封装，带裸露焊盘，有助于散热

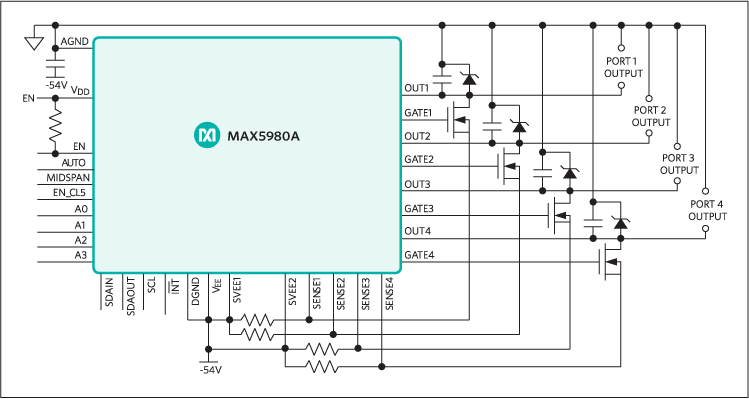

MAX5980A是一款四通道供电设备(PSE)电源控制器，专为符合IEEE® 802.3at/af标准的PSE而设计。该器件提供用电设备(PD)侦测、分级、限流和负载断开检测。支持全自动运行和软件编程。还支持新的2级事件分级和大功率PD的5级检测和分级。采用单电源供电，能够为每个端口提供高达70W的功率（使能5级），同时仍为传统PD提供大电容检测。
该器件可通过 I²C 兼容3线串行接口进行软件配置和编程。通过 I2C 接口可随时提供端口的电流和电压读数。具有全面可编程能力，提高了系统设计灵活性，并支持现场诊断，可用于其他非标准应用。
该器件采用节省空间的32引脚TQFN (5mm x 5mm)电源封装，额定温度范围为-40°C至+105°C汽车应用温度范围。
应用
- 中跨电源注入
- 供电设备(PSE)
- PSE-ICM
- 交换机/路由器
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5980AGTJ+ | 32-LFCSP-5X5X0.75 | ||
| MAX5980AGTJ+T | 32-LFCSP-5X5X0.75 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 20, 2016 - 1612 ASSEMBLY |
||
| MAX5980AGTJ+T | 量产 | |
这是最新版本的数据手册
