MAX5130
量产+3V/+5V、13位、串行、电压输出DAC,内置电压基准
业内首款10ppm/°C、内置基准、13位DAC
- 产品模型
- 1
产品详情
- 单电源供电
- +5V (MAX5130)
- +3V (MAX5131)
- 满量程输出范围
- +4.0955V (MAX5130)
- +2.04775V (MAX5131)
- 内置10ppm/°C(最大值)精密带隙基准电压源
- +2.5V (MAX5130)
- +1.25V (MAX5131)
- 可调输出失调
- SPI/QSPI/Microwire兼容型3线串行接口
- 引脚可编程关断模式和上电复位(0V或中间电平输出电压)
- 缓冲输出能够驱动5kΩ> ||100pF或4-20mA负载
- 节省空间的16引脚QSOP封装
- 12位MAX5120/MAX5121的引脚兼容升级版本
- 提供引脚兼容的14位升级产品(MAX5170/MAX5172)

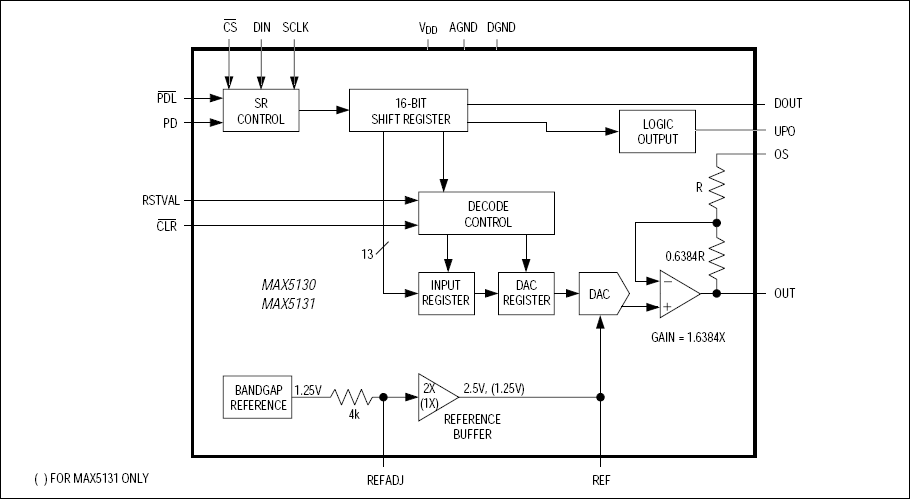

MAX5130/MAX5131均为低功耗、13位、电压输出数模转换器(DAC),内置精密带隙基准电压源和输出放大器。MAX5130采用+5V单电源供电,内置基准电压为+2.5V,满量程输出为+4.0955V。如有必要,用户可以使用外部基准电压源来覆盖< 10ppm/°C的片内基准电压源。MAX5131在+3V电压下工作,可提供+2.04775V满量程输出,内置一个+1.25V精密基准电压源。两款器件的电源电流消耗仅为500µA,在关断模式下降至3µA。此外,支持上电复位功能支持用户选择0V或中间电平的初始输出状态,并尽可能地减少上电期间的输出电压毛刺。
MAX5130/MAX5131的串行接口与SPI™、QSPI™和MICROWIRE™兼容,适合级联多个器件。每个DAC都有一个双缓冲输入,采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位移位寄存器将数据加载到输入寄存器中。DAC寄存器可以独立更新,也可以与输入寄存器同时更新。两款器件均采用16引脚QSOP封装,并在扩展工业(-40°C至+85°C)温度范围内符合规格。对于引脚兼容的14位升级产品,请参见MAX5170/MAX5172数据手册;对于引脚兼容的12位版本,请参见MAX5120/MAX5121数据手册。
应用
- 自动测试设备(ATE)
- 数字增益与失调控制
- 通用产品
- 工业过程控制
- 运动控制
