MAX44299
预发布电流和电压检测，带电源管理
微小尺寸低边电源监测器提供高精度、高集成度
产品详情
- 高精度提高测量质量
- 高精度电源管理：读数总误差小于1.1%
- 零温漂检流输入
- 高度集成节省成本和空间
- 功率、电流和电压检测，外加基准
- 5mV、10mV和20mV可编程电流检测满幅电压
- 根据需要提供10µA校准点
- 单电源范围和低功耗，简化电源设计
- 电流输出信号，避免走线输出压降和噪声
- 3V至5.5V单电源
- 关断模式，输出为高阻
- 0°C至+85°C温度范围
- 微小、16焊球、2.4mm x 2.4mm WLP封装

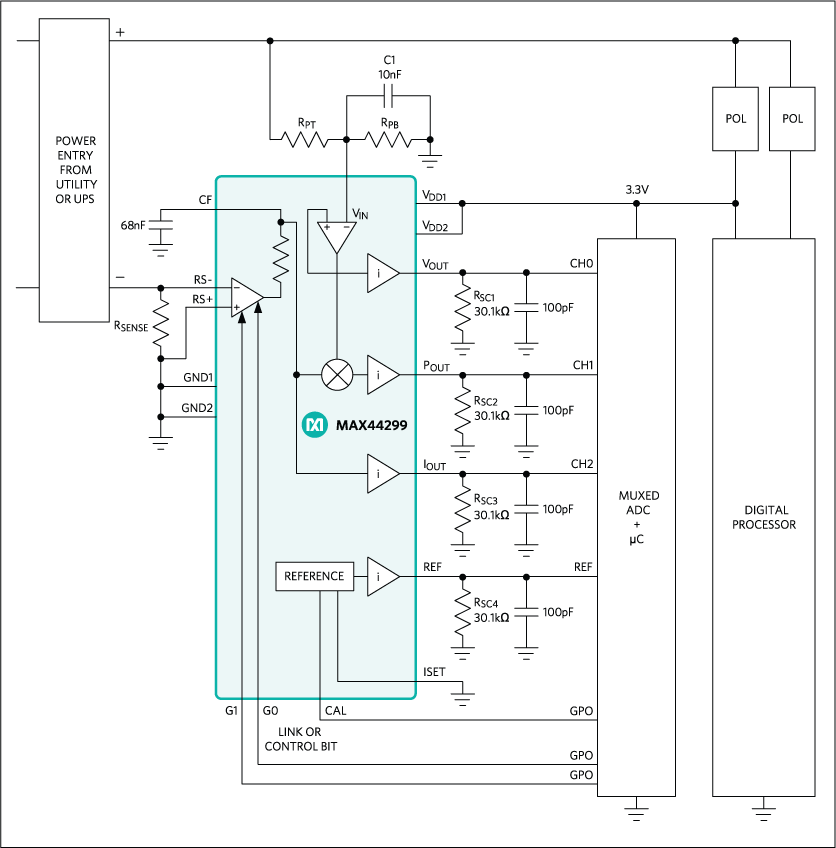

MAX44299是一款低边电流、电压和功率监测电路，它提供与实测电流、电压以及内部计算的瞬态功率成比例的模拟输出电流。
瞬时功率是内部计算得到，通过将负载电流与外部电阻分压器设定的负载电压相乘得到。全部三路输出均按100µA的满幅电流成比例输出。另外还在基准(REF)输出提供100µA的输出电流；这个电流可给用于测量功率、电压及电流信号的ADC建立一个基准电压。
通过为ADC提供实测信号和输入基准电压，ADC可进行比例测量，能让精度提高。使用电流而非电压将实测信号传递至ADC，避免了PCB上寄生电阻压降引起的误差，这种误差对高电流系统的影响是比明显的。为允许全系统校准，CAL引脚提供校准ADC增益和失调的途径。
器件使用高精度、自动调零电流检测放大器(CSA)测量负载电流，其超低失调电压允许高精度测量满幅为5mV、10mV和20mV的电压。通过用户可选的电阻网络、将输入电压分压为最低1.00V满幅电压，测量负载电压。
3V至5.5V较宽电源电压范围允许与ADC或微控制器共用电源。器件可关断，输出将变为高阻态。器件采用2.4mm x 2.4mm、16焊球、晶圆级(WLP)封装，工作在0°C至+85°C温度范围。
MAX44298与该器件非常类似，但可选择50µA输出电流及不同的引脚排列。
应用
- 电源监测和管理
- 可再生能源系统
- 智能电池组和充电器
