MAX25460

• 可配置的充电检测模式
  • USB-IF BC1.2 SDP、CDP
• 通过集成 DC-DC 转换器自动调节 USB 电压
• 经过验证的 PCB 布局
• 全面装配且经过测试

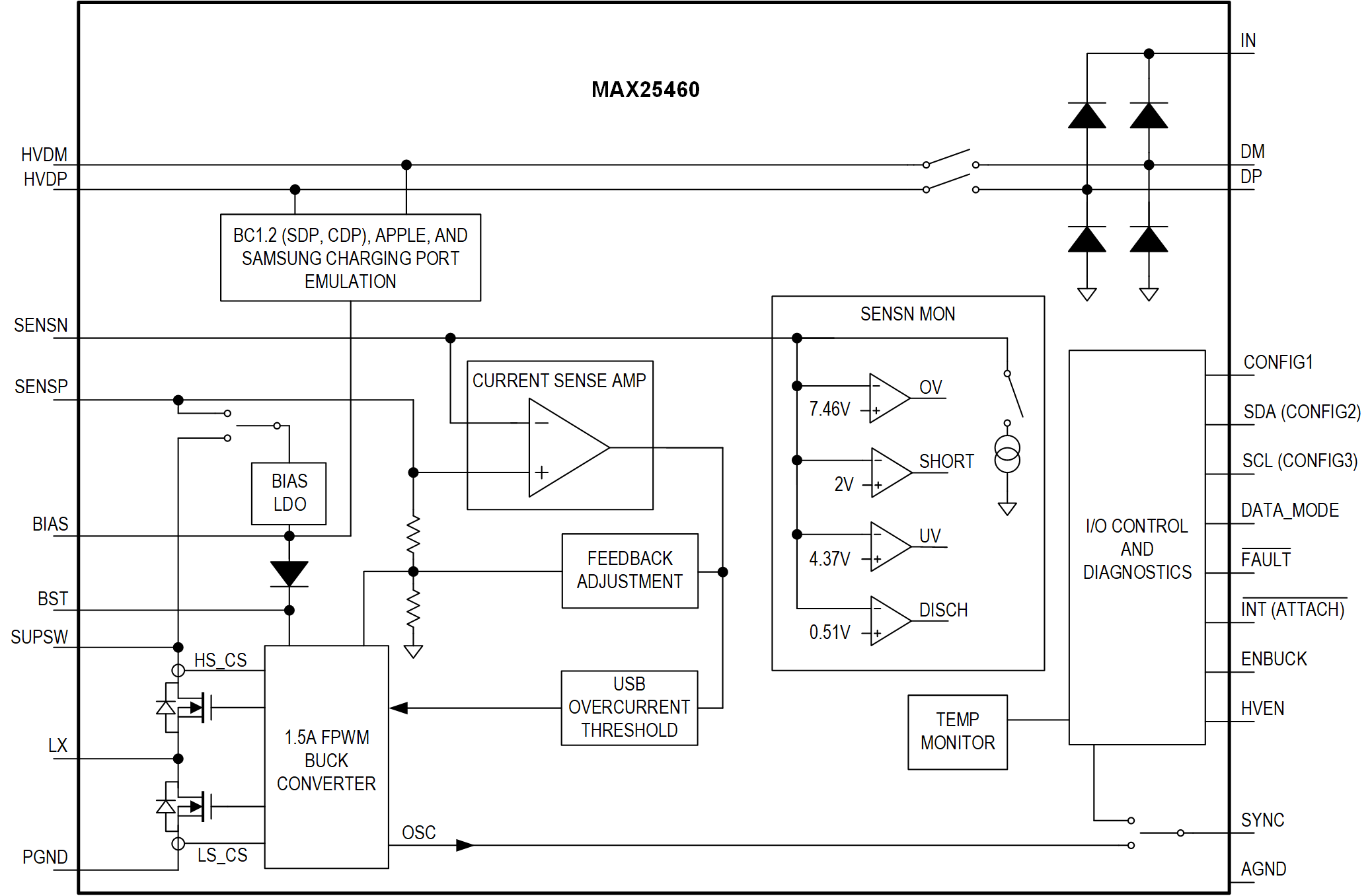

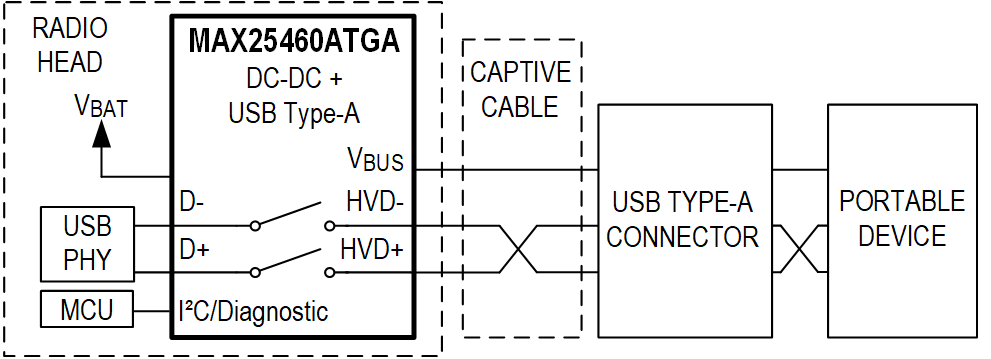

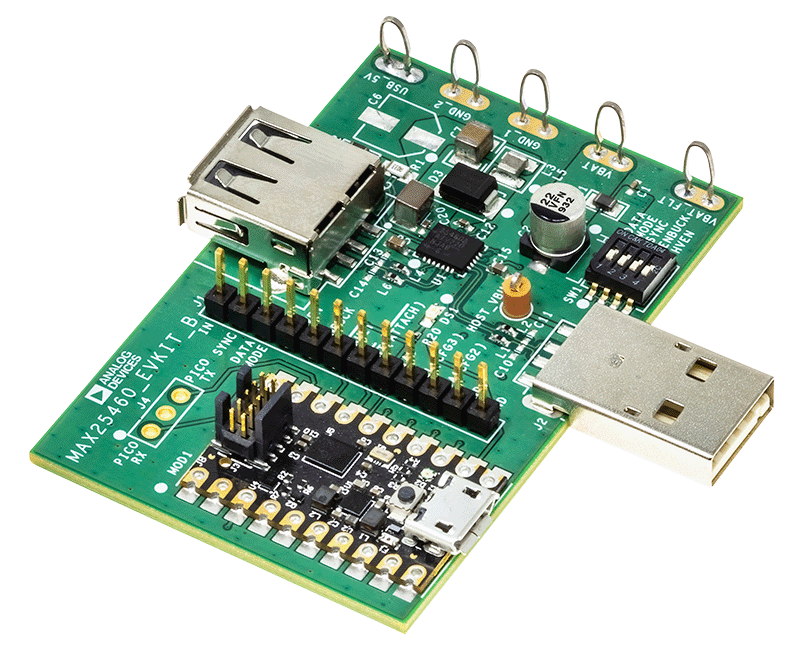

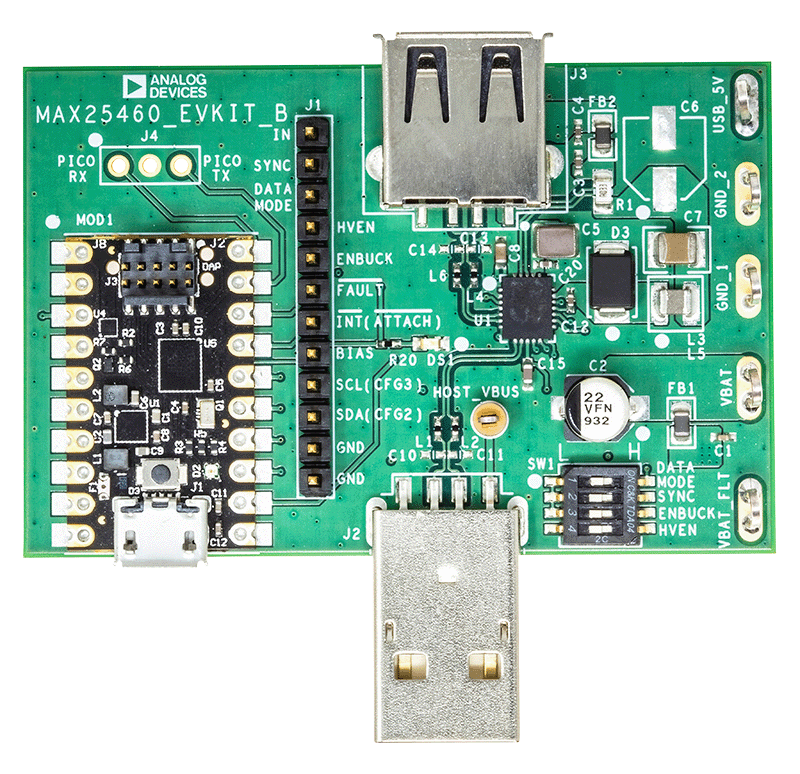

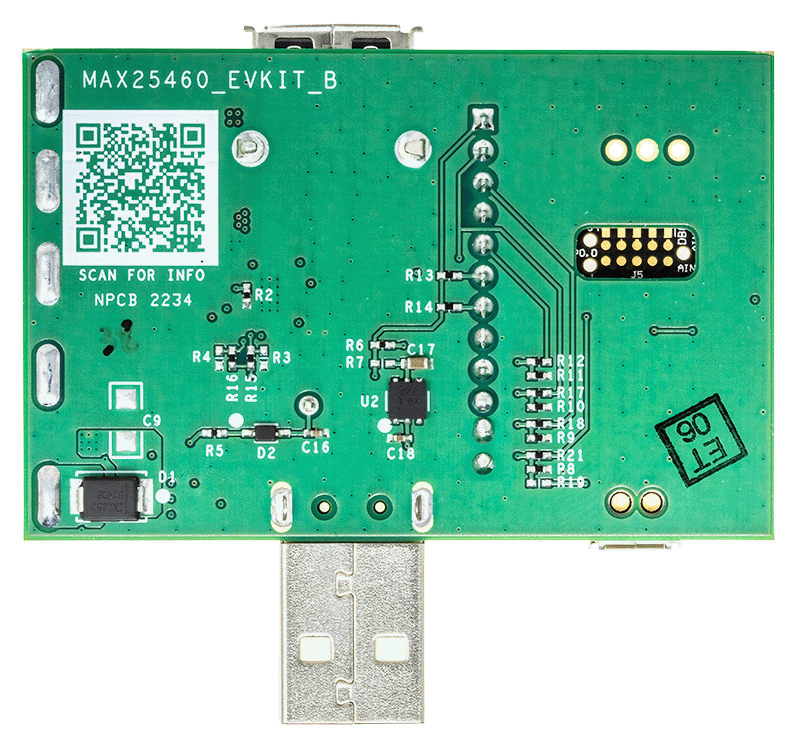

该评估套件（EV 套件）用于演示带 1GHz 带宽 USB 2.0 D+/D- 保护开关的汽车级 USB Type-A 控制器 MAX25460。MAX25460 具有大电流、高效率的主机充电器，带有端口检测电路，符合 USB 2.0 和 USBIF BC1.2 电池充电规范。降压 DC-DC 转换器可在高达 28V 的连续电压下工作，并针对高达 40V 的负载突降瞬变提供保护功能。该转换器的开关频率为 2.2MHz，可连续提供 1.5A 电流，并可提供 2.4A 电流持续 1.1ms。MAX25460 集成高侧电流检测和电压调节电路，可自动调节 USB 电压，以补偿汽车长电缆中的压降。

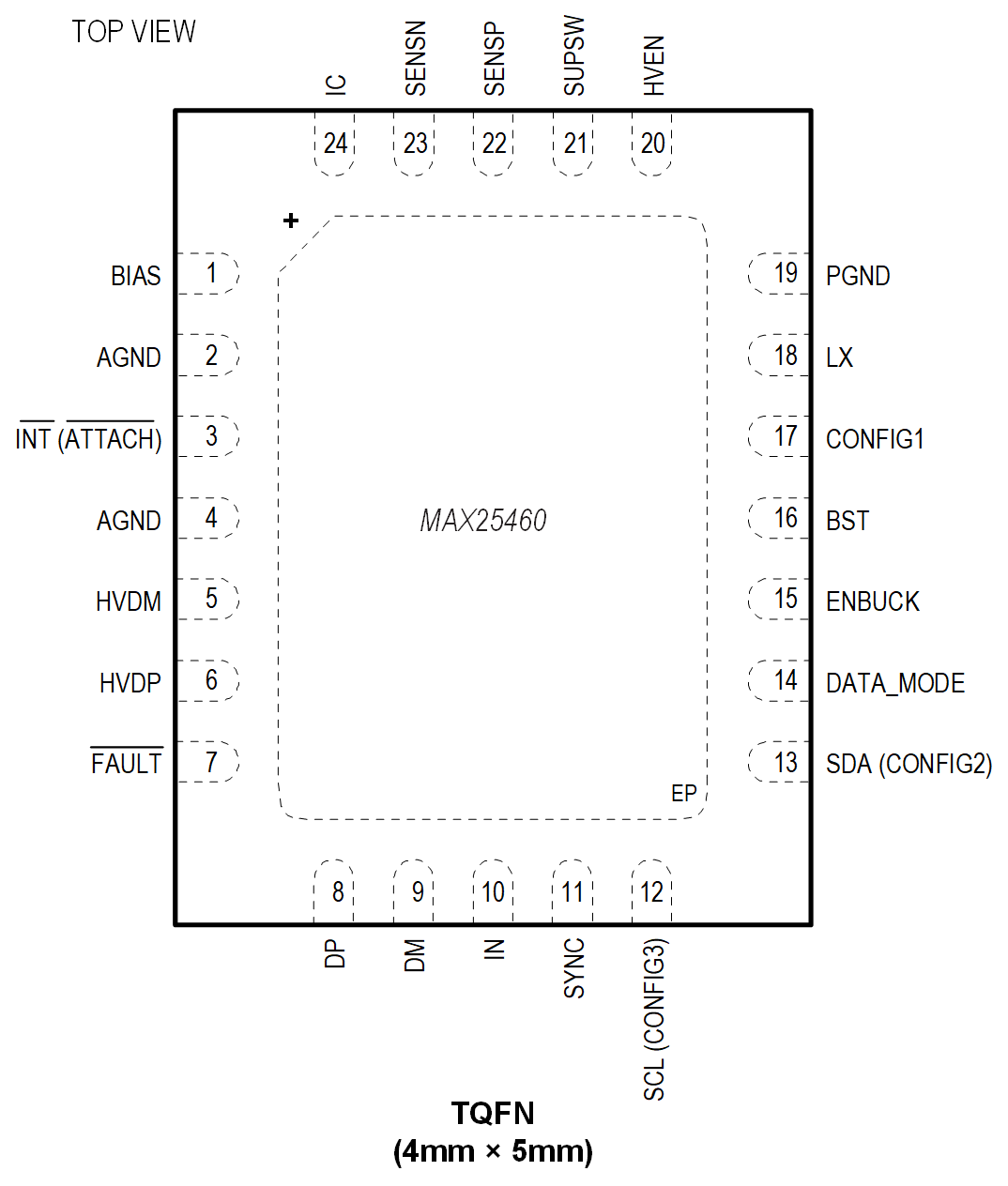

该评估套件采用 MAX25460ATGA/V+ 产品型号，工作频率为 2.2MHz。MAX25460 的高速数据开关通常不需要远端眼图调谐，因此评估套件用 0Ω 电阻代替 LC 转向电路。

该评估套件可评估 MAX25460 的以下功能：

• 可调降压转换器精密限流功能，以获得更好的系统性能。
• 可调限流去抖动定时器，用于过流测试并提供系统灵活性。
• 可调增益设置用于电缆补偿，支持高达 474mΩ 的低成本固定电缆。
• 使用扩频开关减轻电磁干扰 (EMI)。
• 详细的中断和故障状态提供多层保护和恢复，以改善故障期间的系统决策。
