MAX20816

推荐用于新设计

双输出多相高电流 PWMVID 和 AVSBus 控制器

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

高功率密度和效率
- 智能功率级支持
- 顶级效率（0.75V _OUT 时的峰值效率为 90.71%）
- 集成输出功率监视器
- 16 相 N+M 双回路多相架构
高速数字接口
- PWMVID 和 AVSBus 支持
通过 PMBus 进行遥测
- 数字可编程配置
- 输入电压、电流和功率监控
- 功率级温度监控和报告

故障、命令和数据记录（黑匣子功能）
数字 GPIO（OCP、OTW、VR 稳定指示器）

高级电源管理
- 瞬态期间正交电流再平衡，以实现相电流平衡
- 可编程相位触发顺序
保护特性
- 输入和偏置电源欠压保护
- 过流保护
- 密码保护

产品模型: 2

参考资料

数据手册 1

MAX20816: Dual-Output Multiphase High-Current PWMVID and AVSBus Controller Data Sheet (Rev.0) 02/04/2025

用户手册 1

MAX2081600DEVKIT User Guide: Evaluation Kit for the MAX20816 (Rev.0) 03/04/2025

申请保密协议

完成保密协议（NDA）后可获得完整的文件。

申请保密协议

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX20816AATN+	56-LFCSP-7X7X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20816AATN+T	56-LFCSP-7X7X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX20816 评估套件

立即购买更多内容

特性和优点

高功率密度和效率
- 智能功率级支持
- 集成输出电流监视器
- 16 相 N+M 双回路多相架构
高速数字接口
- PWMVID 和 AVSBus 支持
通过 PMBus 进行遥测
- 数字可编程配置
- 输入电压、电流和功率监控
- 功率级温度监控和报告
- 故障、命令和数据记录（黑匣子功能）
- 数字 GPIO（OCP、OTW、VR 稳定指示器）

高级电源管理
- 瞬态期间正交电流再平衡，以实现相电流平衡
- 可编程相位触发顺序
保护特性
- 输入和偏置电源欠压保护
- 过流保护
- 密码保护
经过验证的 PCB 布局
全面装配且经过测试

产品详情

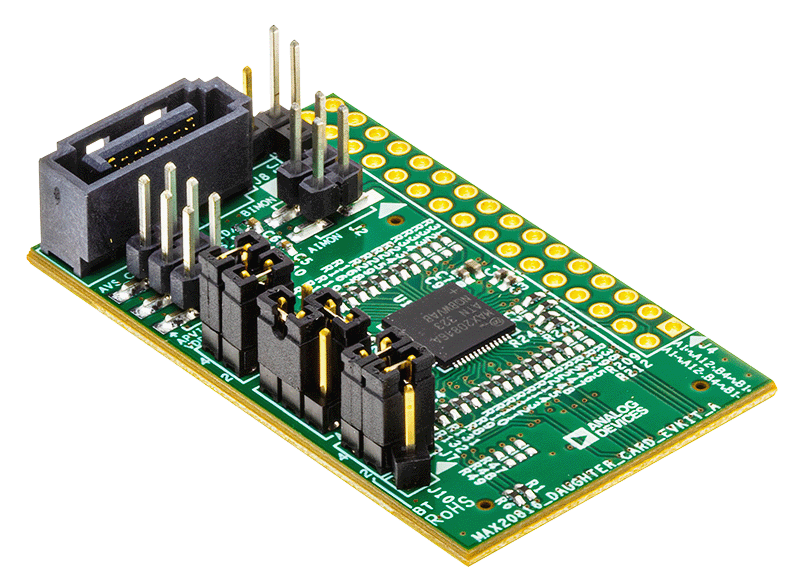

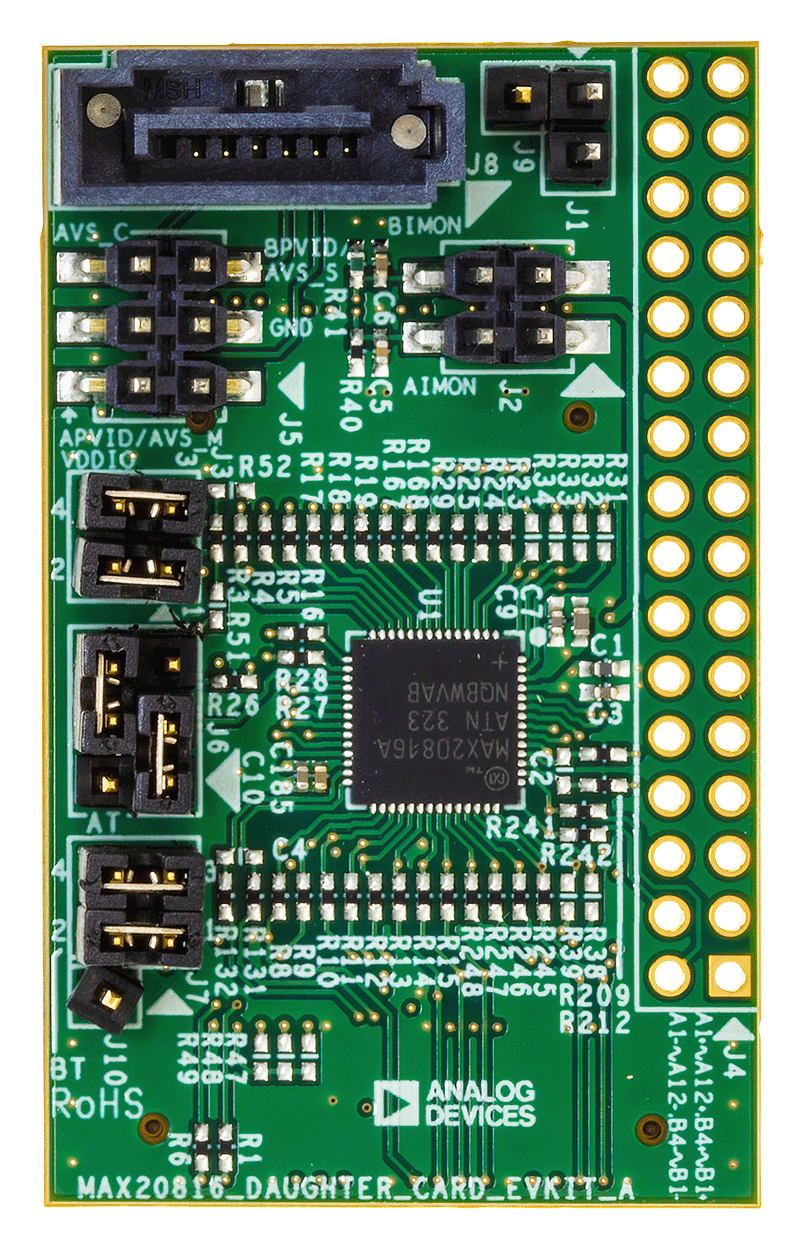

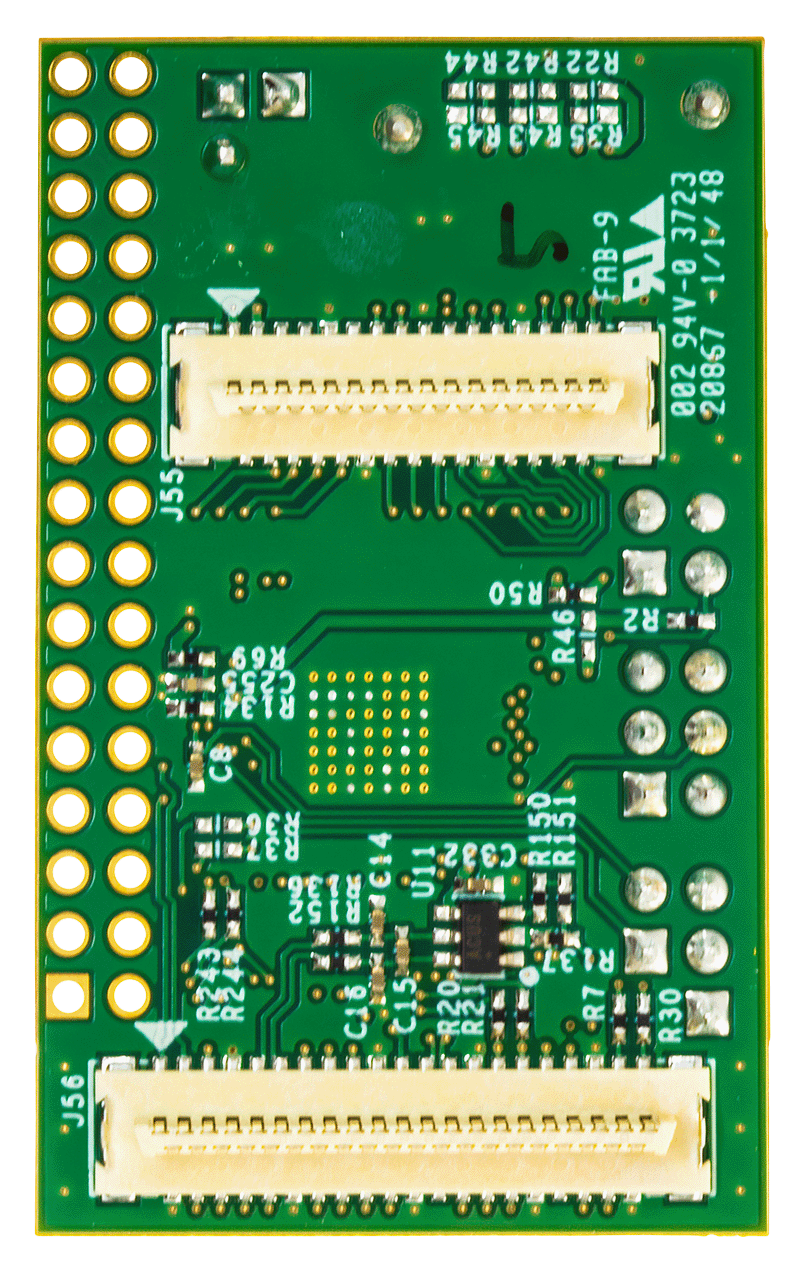

MAX2081600D 评估套件 (EV kit) 是完全组装且经过测试的表面贴装子板，包含插入兼容主板时评估 MAX20816 所需的所有元件。

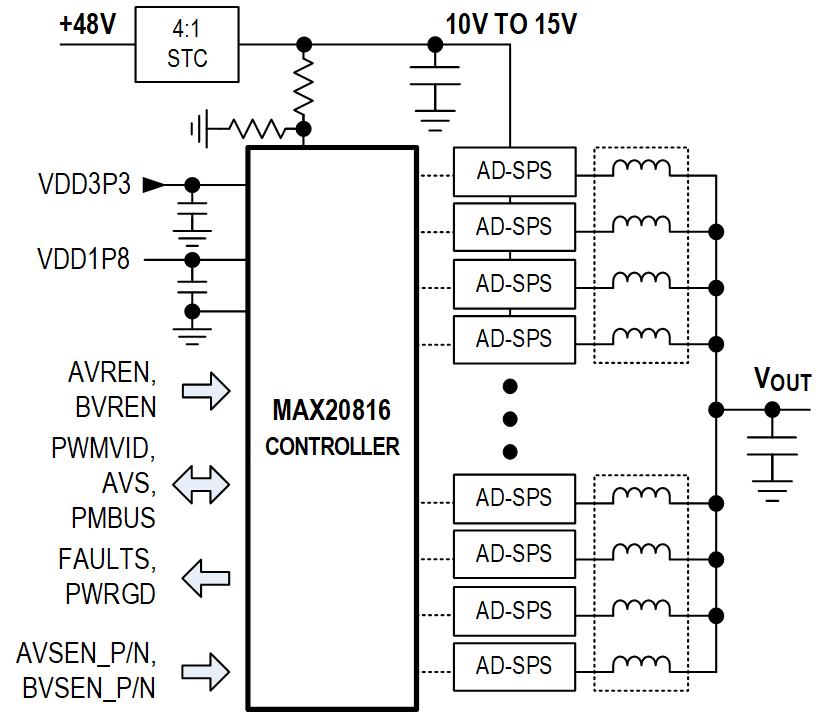

MAX20816 是一款 PMBus™ 兼容的多相电压调节器控制器，适用于低压大电流 AI 应用。该双环路控制器总共支持 16 个相，具有独立的脉冲宽度调制 (PWM) 控制信号和电流检测信号。使用 PMBus 设置每个输出轨的相位配置，以匹配主板的配置。该 IC 采用 56 针、7mm x 7mm TQFN 封装。

基于 Windows^® 的图形用户界面(GUI)软件可与评估套件配合使用，可从 ADI 公司网站的评估硬件 & 软件页面的评估 & 开发平台部分中下载。使用评估套件软件需要 Windows 10 或更新的 Windows 操作系统。
