MAX20484

推荐新设计使用

带有时钟监视器和看门狗的三到五路输入电源系统监视器

符合ASIL D标准的完整SoC电源系统监视器，具有多达五路电压监视器输入

Viewing:

产品详情

小尺寸解决方案
- 工作电源电压范围：2.35V至5.60V
- 仅需一个外部器件
- 工作电流：150µA
- 8µA关断模式
- 通用通道配置
高精度
- 过压监视器可选范围：102.5%至110%
- 欠压监视器可选范围：97.5%至90%
- 精度：±0.8%，步长：0.5%
- 符合ASIL D标准要求
高度集成
- 五路固定电压监视输入
- 时钟/故障监视器输入（25kHz至50MHz）
- 电源时序控制记录
- 简单或质询/响应窗口看门狗
- 故障记录
- I²C接口提供CRC功能
- 可编程I²C地址
- OTP配置具有纠错码和重新加载功能
- 两个可独立编程的低电平有效RESET引脚
3mm x 3mm、16引脚、可湿侧面TQFN-EP封装
通过AEC-Q100认证
工作温度范围为-40℃至+125°C

完成保密协议（NDA）后可获得完整的文件。

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX20484CATEA/VY+	16-LFCSP_SS-3X3X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20484CATEA/VY+T	16-LFCSP_SS-3X3X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20484CATEC/VY+	16-LFCSP_SS-3X3X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20484CATEC/VY+T	16-LFCSP_SS-3X3X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

具有看门狗和时钟监控器的MAX20484电压监控器评估套件

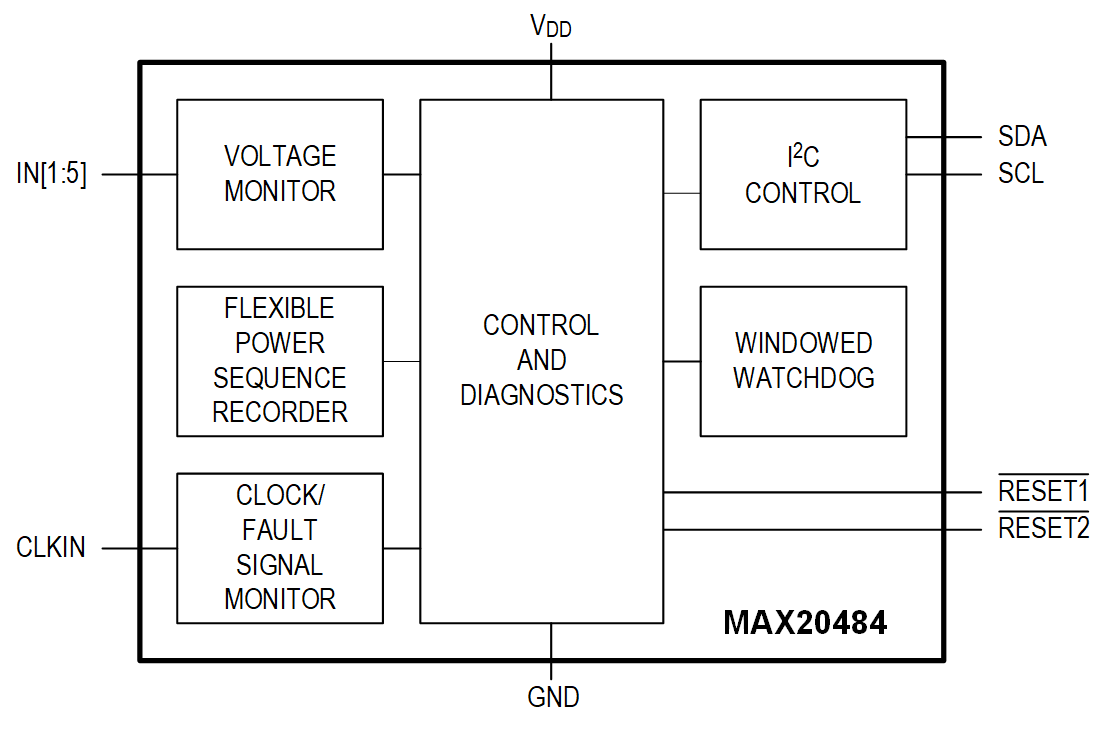

MAX20484评估套件（EV套件）提供了评估MAX20484电源系统监控器性能和特性的平台。MAX20484的电压监控精度、看门狗、电源序列记录器和时钟监控可通过评估板硬件和随附软件得到充分演示。图1显示了该评估套件的框图。

I²C通信通过通用串行总线(USB)至I²C桥接器进行控制，该桥接器在IC和图形用户界面(GUI)之间提供接口，从而访问MAX20484的寄存器集以进行配置和状态报告。
