MAX16834
量产大功率LED驱动器，集成高边LED电流检测和PWM调光MOSFET驱动器
灵活的HB LED驱动器支持绿色技术的LED照明、显示器背光和背投显示
- 产品模型
- 10
产品详情
- 较宽的工作电压范围(4.75V至28V)
- VIN带有外部电压篏位，可以在升压转换器配置下工作在超过28V的输入电压下
- 3000:1 PWM调光
- 集成PWM调光MOSFET驱动器
- 集成高边电流检测放大器，可用于升/降压转换中的LED电流检测
- 开关频率可在100kHz至1MHz范围内调节
- 外部时钟同步输入
- 可编程UVLO
- 内部7V低压差稳压器
- 用于过压、过流及过热报警故障指示的故障输出(/FLT)
- 可编程过压保护检测
- 20引脚TQFN-EP和TSSOP-EP封装

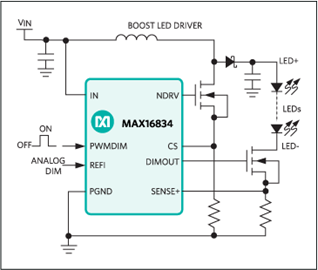

MAX16834是电流模式高亮度LED (HB LED)驱动器，可实现升压、升/降压、SEPIC及高边降压拓扑结构。除了驱动由开关控制器控制的n沟道功率MOSFET开关，该器件还可驱动n沟道PWM调光开关，以实现LED PWM调光。MAX16834集成了实现宽范围调光、固定频率HB LED驱动所需的全部电路。MAX16834具有固定频率峰值电流模式控制与可编程斜率补偿，可控制PWM控制器的占空比。
调光驱动器设计用于驱动与LED串联的外部n沟道MOSFET，可实现高达20kHz的宽范围调光控制。除PWM调光以外，MAX16834还通过REFI端DC输入提供模拟调光。可编程开关频率(100kHz至1MHz)有助于提高效率、优化设计并减小电路板空间。RT/SYNC与地之间的电阻用于设置开关频率(范围：100kHz至1MHz)，RT/SYNC端的外部时钟信号可禁用内部振荡器，并允许MAX16834与外部时钟同步。MAX16834集成了高边电流检测放大器，因此在升/降压应用中无需额外的高边LED电流检测放大器。
MAX16834具有较宽的工作电压范围(4.75V至28V)，内置可吸入/源出3A电流的栅极驱动器，用于驱动大功率LED驱动器中的功率MOSFET。在提供外部钳位的条件下，它还可以采用boost配置工作在高于28V的输入电压。MAX16834也可用于DC-DC转换器，如升压或升降压拓扑。其它功能包括外部使能/禁用输入、片上振荡器、用于指示LED开路/短路或过热的故障检测输出(/FLT)，过压保护检测输入(OVP+)可实现真正的过压保护。
MAX16834采用增强散热的4mm x 4mm、20引脚TQFN-EP封装和增强散热的20引脚TSSOP-EP封装，规定工作在-40°C至+125°C汽车级温度范围。
应用
- 建筑与装饰灯照明(MR16、MR111)
- 汽车前灯与尾灯
- DC-DC boost/boost-buck转换器
- 投影仪RGB LED灯源
- 单串LED LCD背光
- 场所和环境照明
参考资料
数据手册 1
可靠性数据 1
技术文章 8
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16834AGP/VY+ | Quad Flatpack, Dimple Leads | ||
| MAX16834AGP/VY+T | Quad Flatpack, Dimple Leads | ||
| MAX16834ATP+ | 20-LFCSP-4X4X0.75 | ||
| MAX16834ATP+T | 20-LFCSP-4X4X0.75 | ||
| MAX16834ATP/V+ | 20-LFCSP-4X4X0.75 | ||
| MAX16834ATP/V+T | 20-LFCSP-4X4X0.75 | ||
| MAX16834AUP+ | 20-TSSOP_4.4_EP-4.4_MM | ||
| MAX16834AUP+T | 20-TSSOP_4.4_EP-4.4_MM | ||
| MAX16834AUP/V+ | 20-TSSOP_4.4_EP-4.4_MM | ||
| MAX16834AUP/V+T | 20-TSSOP_4.4_EP-4.4_MM |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 25, 2015 - 1426 ASSEMBLY |
||
| MAX16834AGP/VY+T | 量产 | |
|
6月 20, 2016 - 1612 ASSEMBLY |
||
| MAX16834ATP+ | 量产 | |
| MAX16834ATP+T | 量产 | |
|
6月 18, 2021 - 2161 ASSEMBLY |
||
| MAX16834ATP/V+ | 量产 | |
| MAX16834ATP/V+T | 量产 | |
|
10月 13, 2017 - 1673 ASSEMBLY |
||
| MAX16834ATP/V+ | 量产 | |
| MAX16834ATP/V+T | 量产 | |
|
5月 11, 2022 - 2236N ASSEMBLY |
||
| MAX16834AUP+ | 量产 | |
| MAX16834AUP+T | 量产 | |
|
12月 11, 2018 - 1754N ASSEMBLY |
||
| MAX16834AUP+ | 量产 | |
| MAX16834AUP+T | 量产 | |
|
7月 13, 2022 - 2236A ASSEMBLY |
||
| MAX16834AUP/V+ | 量产 | |
| MAX16834AUP/V+T | 量产 | |
这是最新版本的数据手册
