MAX1609
量产八通道、SMBus至并行输入/输出扩展器
8通道、SMBus串-并I/O扩展器，通过SMBus实现远端控制
- 产品模型
- 2
产品详情
- 串并或并串转换
- 8个通用数字I/O引脚（可承受+28V）
- SMBus 2线串行接口
- 支持反SMBSUS异步挂起
- 9个引脚可选的从机地址
- 上电时输出高阻抗(MAX1609)
- 上电时输出低电平(MAX1608)
- 电源电流：2.5µA
- 电源电压范围：+2.7V至+5.5V
- 16引脚QSOP封装

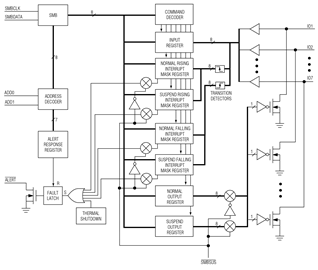

MAX1608/MAX1609通过SMBus™ 2线串行接口提供远程输入/输出(I/O)扩展。每个器件有8个高压开漏输出，作为TTL电平逻辑输入时翻倍，提供持续的双向功能。开漏输出调节MAX1608/MAX1609，以用于负载开关和其他电平转换应用，以及通用I/O应用。
借助两组完整的寄存器，使用低电平有效SMBSUS输入即可在两种状态之间切换器件及其输出，从而不会因为需要通过串行总线对输出重新编程而产生固有延迟。八条I/O线路受到持续监控，可用作输入。每条线路都可以在下降沿和/或上升沿产生异步可屏蔽中断。
对于负载开关应用，MAX1608可用于驱动N沟道MOSFET，上电时的输出为低电平；MAX1609可用于驱动P沟道MOSFET，上电时其I/O为高阻抗。两款器件的其他特性包括热过载和输出过流保护、超低电源电流以及+2.7V至+5.5V的宽电源范围。MAX1608/MAX1609采用节省空间的16引脚QSOP封装。
应用
- 工业设备
- 笔记本电脑与台式计算机
- 笔记本电脑坞站
- 并行I/O扩展
- 电源板开关
- 服务器与工作站
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1609EEE+ | 16-QSOP-150_MIL | ||
| MAX1609EEE+T | 16-QSOP-150_MIL |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
3月 13, 2023 - 2361N WAFER FAB |
||
| MAX1609EEE+ | 量产 | |
| MAX1609EEE+T | 量产 | |
这是最新版本的数据手册
