MAX157
量产+2.7V、低功耗、2通道、108ksps、串行10位ADC,8引脚µMAX封装
尺寸最小的2通道、10位ADC
- 产品模型
- 6
产品详情
- 单电源供电(+2.7V至+5.25V)
- 两个单端通道(MAX157)
- 单个伪差分通道(MAX159)
- 低功耗
- 0.9mA(108ksps时,+3V)
- 100µA(10ksps时,+3V)
- 10µA(1ksps时,+3V)
- < 0.2µA(关断模式)
- 内部采样/保持
- 108ksps采样速率
- SPI/QSPI/MICROWIRE兼容型3线串行接口
- 节省空间的8引脚µMAX封装
- 提供引脚兼容的12位升级产品
MAX157/MAX159低功耗、10位模数转换器(ADC)采用8引脚 µMAX®和DIP封装。两款器件均采用+2.7V至+5.25V单电源供电,特性包括7.4µs逐次逼近型ADC、自动关断、快速唤醒(2.5µs)、片内时钟和高速3线串行接口。
在108ksps的最大采样速率下功耗仅为3.2mW (VDD = +3.6V)。在较低的吞吐速率下,0.2µA自动关断电流进一步降低了功耗。
MAX157提供2通道、单端操作并接受0至VREF的输入信号。MAX159接受0至VREF范围内的伪差分输入。外部时钟通过SPI™、QSPI™和MICROWIRE™兼容型3线串行接口访问数据。
这些转换器不仅具有出色的动态性能和低功耗,而且简单易用并采用小封装尺寸,非常适合电池供电数据采集应用,或其他对功耗和空间要求苛刻的电路。对于引脚兼容的12位升级产品,请参见MAX144/MAX145数据手册。
应用
- 电池供电应用
- 仪器仪表
- 隔离数据采集
- 医疗仪器
- 便携式数据记录
- 过程控制监控
- 系统监测
- 测试设备
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

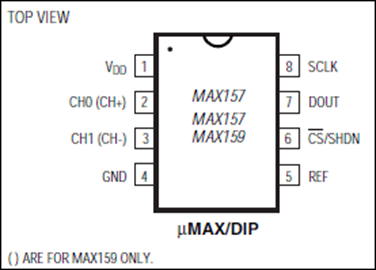

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX157AEUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
MAX157AEUA+T | Micro-MAX, Thin Shrink Small-Outline | ||
MAX157BCUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
MAX157BCUA+T | Micro-MAX, Thin Shrink Small-Outline | ||
MAX157BEUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
MAX157BEUA+T | Micro-MAX, Thin Shrink Small-Outline |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
产品 2 | ||
MAX1088 | 150ksps、10位、双通道单端及单通道真差分ADC,SOT23和TDFN封装 | |
MAX1392 | 1.5V至3.6V、357ksps、单通道真差分/双通道单端、10位SAR ADC | |
单通道模数转换器 2 | ||
MAX145 | 量产 | +2.7V、低功耗、2通道、108ksps、串行12位ADC,8引脚µMAX封装 |
MAX1085 | 量产 | 400ksps/300ksps、单电源、低功耗、串行10位ADC,内置电压基准 |
多路复用模数转换器 2 | ||
MAX144 | 量产 | 采用8引脚µMAX封装的+2.7V、低功耗、2通道、108ksps、串行12位ADC |
MAX11618 | 量产 | 10位、300ksps ADC,带有FIFO和内部基准 |
