MAX15054
量产高边MOSFET驱动器，用于HB LED驱动器和DC-DC应用
高压、高边FET驱动器，为汽车等HB LED应用提供独特、理想的驱动方案
- 产品模型
- 2
产品详情
- 高边n沟道MOSFET输入电压可高达60V
- 可承受13.5V最高逻辑输入，与电源电压无关
- 可源出和吸入2A峰值电流
- 12ns传输延迟
- 驱动1000pF容性负载时上升和下降时间为6ns
- 低输入电容
- 低边和高边欠压保护
- 支持以地为参考的升降压拓扑，用于LED驱动器和DC-DC转换器
- 支持以地为参考的升降压拓扑，用于多串LED驱动器
- 6引脚SOT23封装
MAX15054是高边、n沟道MOSFET驱动器，高压应用中可工作在较高的开关频率。该器件由以地为参考的CMOS逻辑电平控制，输入到输出的传输延时极短(12ns，典型值)。高压工作和源出/吸入大电流等特性，使得MAX15054可理想用于HB LED驱动器和DC-DC转换器。

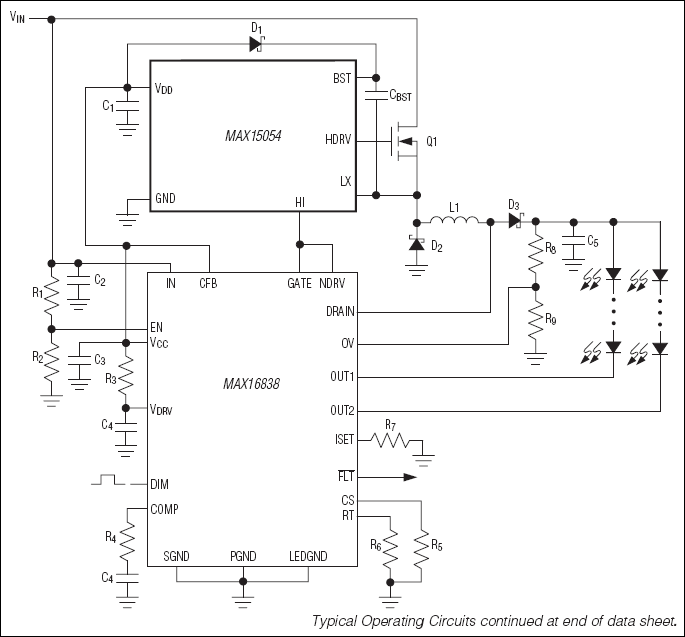

MAX15054非常适合配合Maxim LED驱动器产品使用，如MAX16814、MAX16838、MAX16833、MAX16834和MAX16826。MAX15054为只包含低边驱动器的上述器件增加了一个高边驱动器；可以为多串驱动器(如MAX16814、MAX16838和MAX16826)提供升降压配置，为单串驱动器(如MAX16834和MAX16833)提供以地为参考的升降压配置。
MAX15054采用工业标准的6引脚SOT23封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 单串及多串HB LED驱动器
- 用于DC-DC转换器(buck、buck-boost、半桥、全桥)的高边驱动器
- LED背光驱动器
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX15054AUT+ | 6-SOT_23-N/A | ||
| MAX15054AUT+T | 6-SOT_23-N/A |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
1月 11, 2021 - 1703RN ASSEMBLY |
||
| MAX15054AUT+ | 量产 | |
| MAX15054AUT+T | 量产 | |
|
2月 4, 2015 - 1341_CANCELLATION ASSEMBLY |
||
| MAX15054AUT+ | 量产 | |
| MAX15054AUT+T | 量产 | |
这是最新版本的数据手册
